5 Installation
8 Installations- und Wartungsanleitung 0020244064_00
Vorsicht!
Beschädigungsgefahr durch Korrosion!
Nicht diffusionsdichte Kunststoffrohre in der
Heizungsanlage führen zu Lufteintrag in das
Heizwasser und zu Korrosion in Wärme-
erzeugerkreis und Heizgerät.
▶ Nehmen Sie bei Verwendung nicht
diffusionsdichter Kunststoffrohre in der
Heizungsanlage eine Systemtrennung
vor, indem Sie einen externen Wärme-
tauscher zwischen Heizgerät und
Heizungsanlage einbauen.
1. Bringen Sie einen Entleerungshahn am untersten Punkt
der Anlage an.
2. Schließen Sie die Kreisläufe je nach Ihrer Anlage
gemäß den im Folgenden aufgezeigten Schemata an.
Gültigkeit: VPS R 200/1 B
1
▶ Schließen Sie einen Entleerungshahn am Entlee-
rungsanschluss des Speichers an.
▶ Wenn Sie keinen Entleerungshahn anschließen, brin-
gen Sie den Entleerungsstopfen (1) an, um die Dich-
tigkeit des Speichers sicherzustellen.

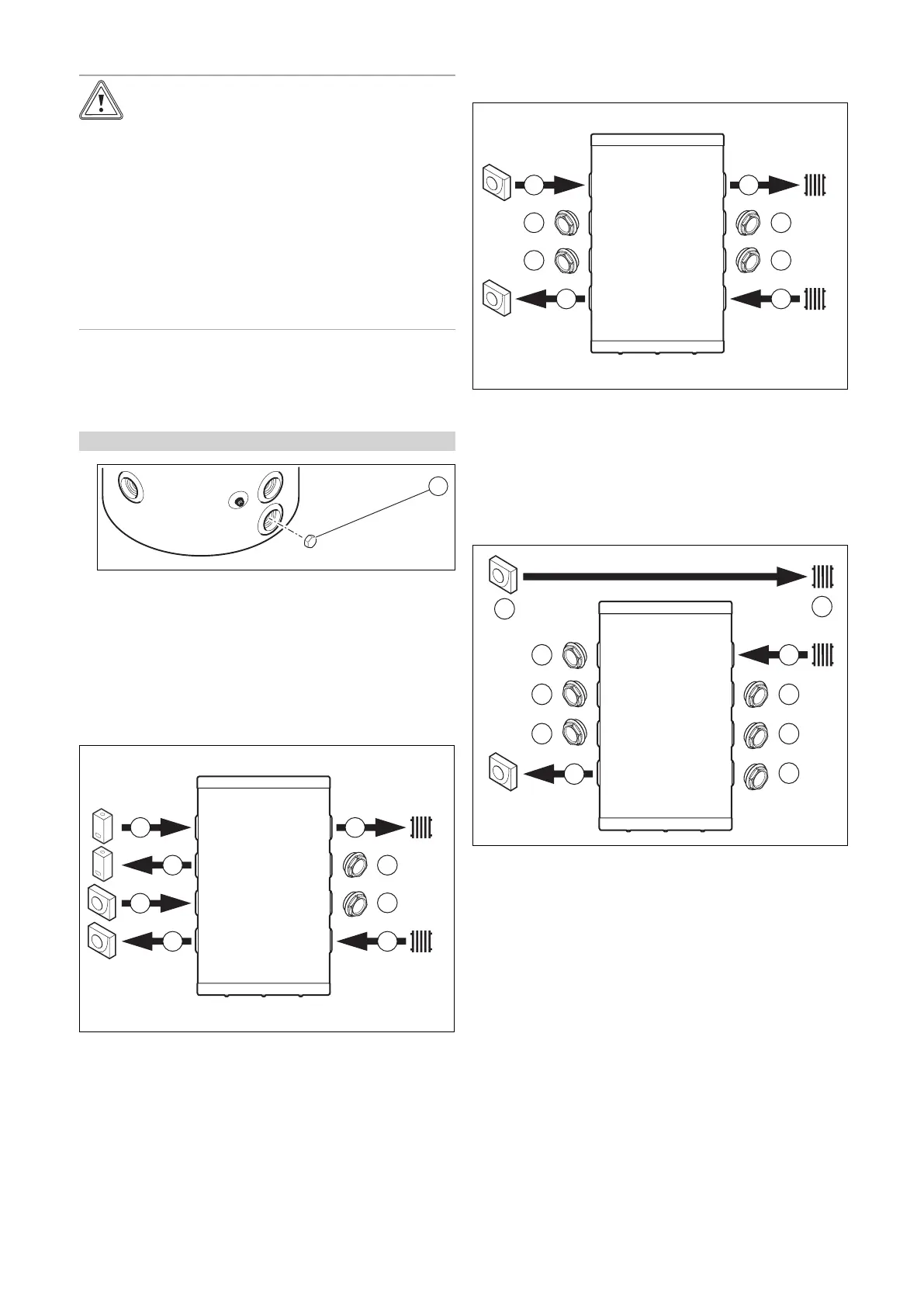

5.1.2 Hydraulik-Anschlussschemata
5.1.2.1 Fall Nr. 1
2
1
2
1
3
4
4
3
1 Wärmepumpe
2 Heizgerät
3 Heizkreis
4 Stopfen
5.1.2.2 Fall Nr. 2
1
1
2
3
3
3
3
2
1 Wärmepumpe
2 Heizkreis
3 Stopfen
5.1.2.3 Fall Nr. 3
1
3
3
3
3
3
1
2
3
2
1 Wärmepumpe
2 Heizkreis
3 Stopfen
