5 Installazione
32 Istruzioni per l'installazione e la manutenzione 0020244064_00
Precauzione!
Pericolo di danni per corrosione!
Tubi di plastica non a tenuta di diffusione nel-
l'impianto di riscaldamento causano la pene-
trazione di aria nell'acqua di riscaldamento e
corrosione nel circuito del generatore termico
e nell'apparecchio di riscaldamento.
▶ Se si utilizzano tubi di plastica non a te-
nuta di diffusione nell'impianto di riscal-
damento, implementare una separazione
del sistema montando uno scambiatore
termico esterno tra apparecchio di riscal-
damento e impianto di riscaldamento.
1. Montare un rubinetto di scarico sul punto più basso
dell'impianto.
2. Collegare i circuiti, in funzione dell'impianto, come indi-
cato nello schema che segue.
Validità: VPS R 200/1 B
1
▶ Collegare un rubinetto di scarico raccordo di scarico
del bollitore.
▶ Se non si collega un rubinetto di scarico, montare il
tappo di scarico (1) per garantire la tenuta del bolli-
tore.

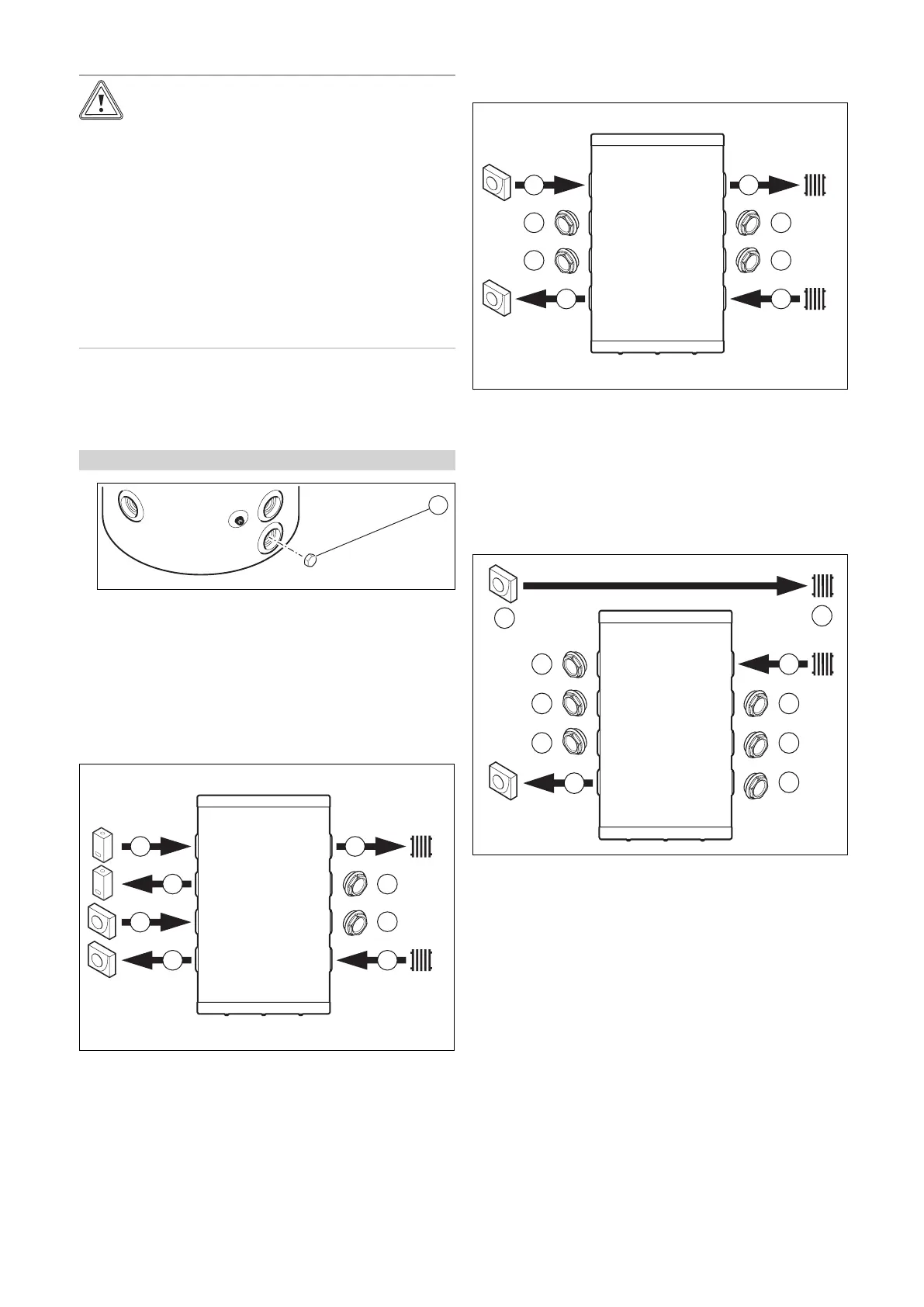

5.1.2 Schema di collegamento idraulico
5.1.2.1 Caso n° 1
2
1
2
1
3
4
4
3
1 Pompa di calore
2 Apparecchio di riscalda-
mento
3 Circuito di riscalda-
mento
4 Tappo
5.1.2.2 Caso n° 2
1
1
2
3
3
3
3
2
1 Pompa di calore
2 Circuito di riscalda-
mento
3 Tappo
5.1.2.3 Caso n° 3
1
3
3
3
3
3
1
2
3
2
1 Pompa di calore
2 Circuito di riscalda-
mento
3 Tappo
