Vaisala HMP110 - Page 2

HMP63 / HMP113

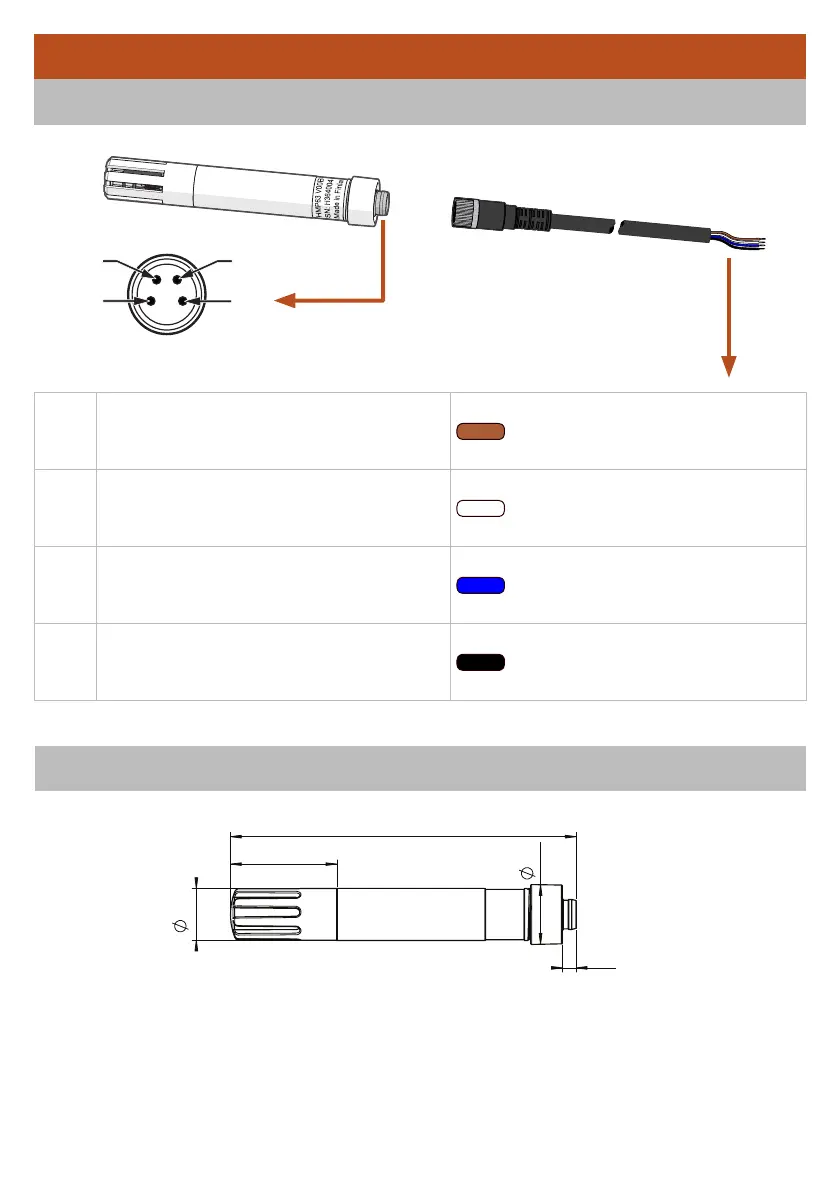

Wiring / Verdrahtung / Câblage / 配線 / 接线
Dimensions / Abmessungen / Dimensions / 寸法 / 尺寸
79.5
24.5
3.5
14
12
1
5 ... 28 VDC (V
out
0 ...1 / 0 ... 2.5 V)
8 ... 28 VDC (V
out
0 ... 5 / 1 ... 5 V)
Brown / Braun / Marron / 茶 / 褐
2
Channel 1: RH / Td / T
0 ... 1 / 2.5 / 5 V, 1 ... 5 V
RS485: - / B
White / Weiβ / Blanc / 白 / 白
3
GND / AGND
Blue / Blau / Bleu / 青 / 蓝
4
Channel 2: RH / Td / T
0 ... 1 / 2.5 / 5 V, 1 ... 5 V
RS485: + / A
Black / Schwarz / Noir / 黒 / 黑
1 3
4
2
4-pin M8 Male
