Connexion des sondes à l'Indigo80
Vous ne pouvez connecter à l'indicateur que des appareils
Vaisala compatibles avec l'Indigo.
ATTENTION!
Jusqu'à deux sondes ou transmetteurs compatibles Vaisala Indigo peuvent être connectés aux
ports situés dans la partie inférieure de l'Indigo80. Vous pouvez connecter et déconnecter des
appareils lorsque l'indicateur est allumé et lorsqu'il est éteint.
Utilisez uniquement les câbles de connexion de sonde fournis par Vaisala lors de la connexion
d'appareils à l'indicateur.
1 1
2
3
5
3
4

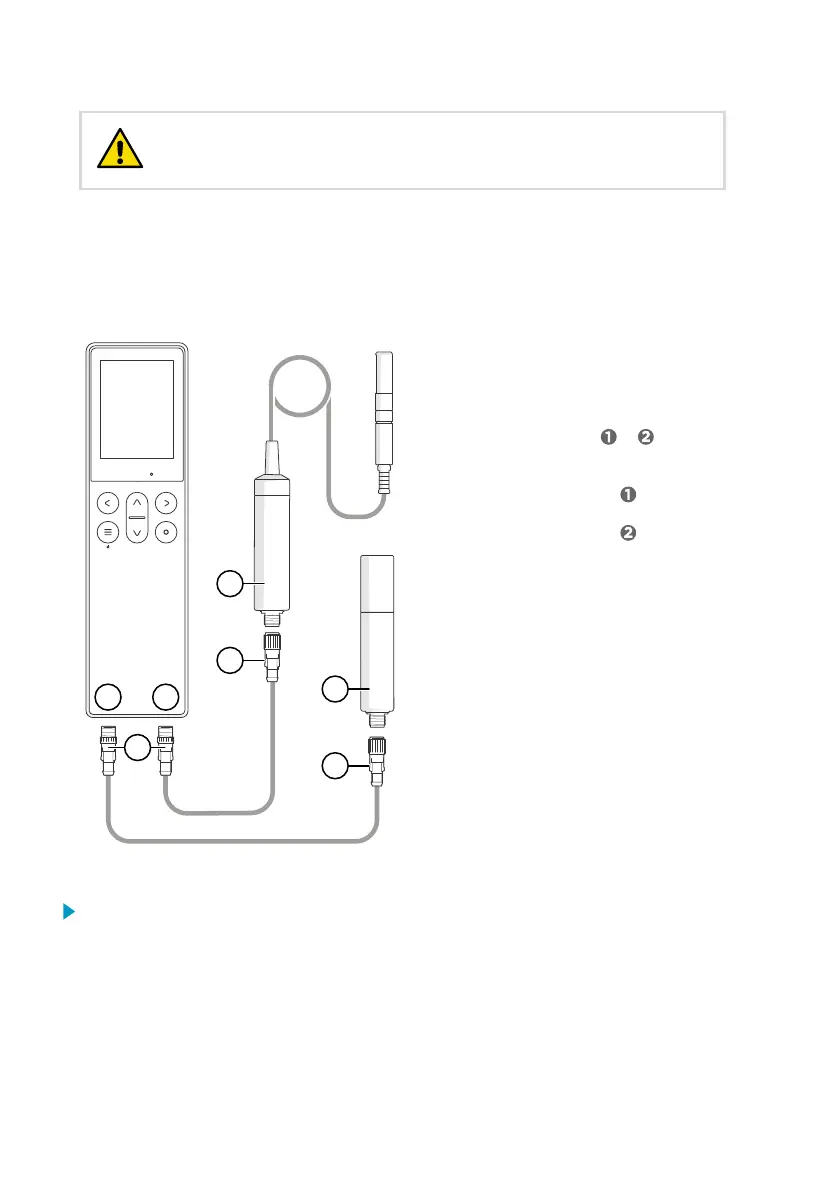

Figure 9 Connexion des sondes à l'Indigo80
1 Ports M12-5F dans la partie inférieure
de l'Indigo80 pour la connexion
d'appareils Vaisala compatibles. Les
ports sont étiquetés et .
2 Connecteur de câble M12-5M
3 Connecteur de câble M12-5F
4 Sonde achée comme par
Indigo80 (sonde GMP252 présentée)
5 Sonde achée comme par
Indigo80 (sonde HMP7 présentée)
1. Si l'indicateur est alimenté et qu'aucune sonde n'est connectée, le texte Raccordez une
sonde s'achera à l'écran.
