Anschluss der Klimaanlage Minisphere 100/130
12
5.2. Kabel anschließen
1. Spannungsversorgung (Plus-/ Massekabel) an die Relaisplatte mit
selbstsichernden Muttern (nur 1x verwendbar) anschließen (Bild
20).
2. Das schwarze Massekabel an das Fahrzeugchassis anschließen
(Bild 19). Auf sauberen Kontakt achten.
3. Spannungsversorgung (Pluskabel) an den Sicherungshalter und
die Batterie anschließen.
4. Polfett auftragen.
5. Kabelbaum Spannungsversorgung separat mit Befestigungs-
schelle (im Kit) fixieren.

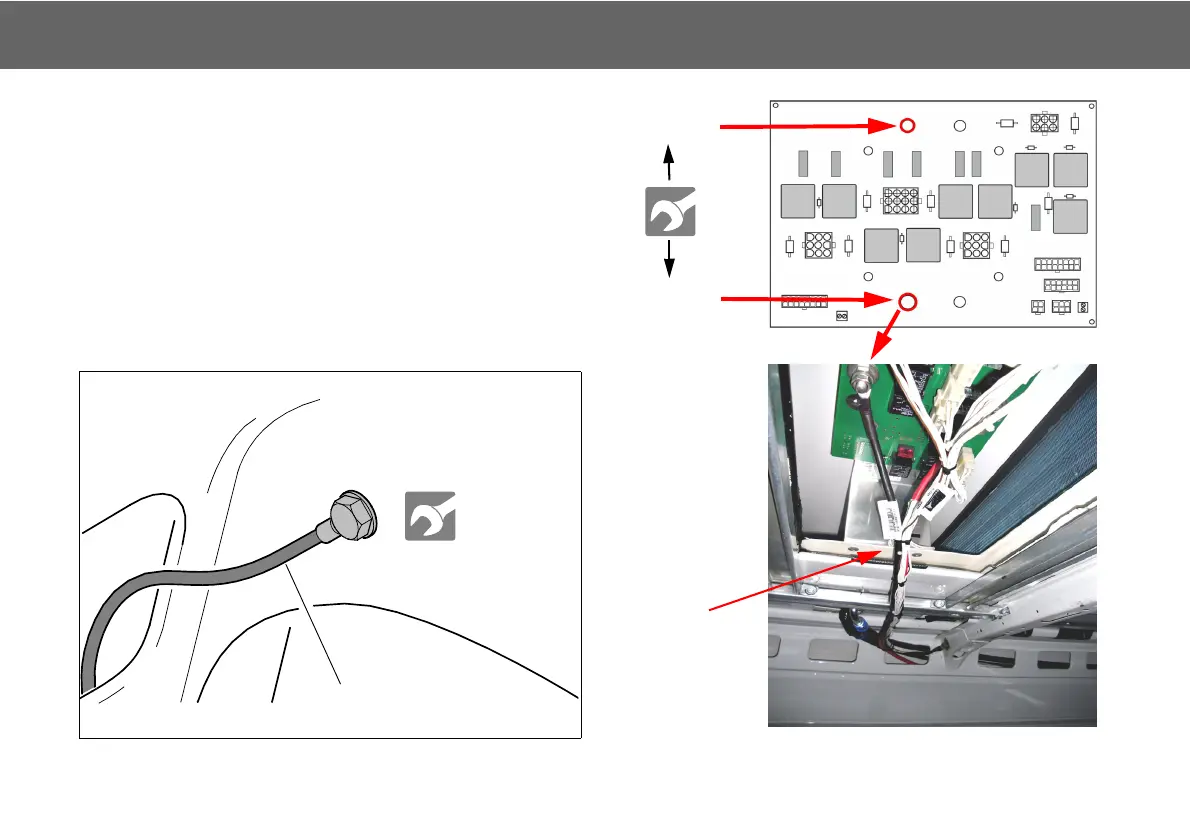

Bild 19 Bild 20
Batterie (
+
)
Bolzen M8
Batterie (
-)
Bolzen M10
Relaisboard
10 Nm
Position
Schelle
