BRUGSANVISNING
14 87-900-862-01(E)
Turbomolekulærpumperne i V 70LP serien må kun anvendes med
en af de særlige Varian kontrolapparater (serie 969-9405, 969-
9505, 969-9507 eller 969-9508) og skal forbindes med en primær
pumpe (se skemaet i "Technical Information").
Turbopumpen kan monteres i hvilken som helst stilling. Den fa-
stspændes ved, at turbopumpens indgangsflange fastgøres til en
fast modflange, der er i stand til at modstå et drejningsmoment på
200 Nm omkring aksen. Pumpen kan også fastspændes ved
hjælp af det særlige udstyr, der fås på efterspørgsel.
Turbopumperne med ISO indløbsflange skal fastspændes til
vakuumkammeret med dobbelte eller enkelte klemmer. Følgende
tabel angiver det nødvendige antal af klemmer og det anvendte
tilspændingsmoment for de enkelte flangedimensioner og typer af
klemmer.
FLANGE KLEMMETYPE ANTAL TILSPÆNDING-
SMOMENT
ISO 63 Dobbelt klemme,
gevind M10
4 22 Nm
Enkelt klemme,
gevind M8
4 11 Nm
Turbopumpen med indløbsflange ConFlat skal fastspændes til
vakuumkammeret ved hjælp af de specielle fastgørelsesdele fra
Varian. For detaljer henvises til “Teknisk information”.
For at fastspænde pumpen til fundamentet er det nødvendigt at
anvende tre M4-skruer, som indsættes i hullerne på pumpens
fundament. Skruerne skal klare en belastning på 500 N/mm
2
skruernes korrekte tilspændingsmoment er 0,9 Nm.
Se "Technical Information" for montering af optionals.
ANVENDELSE
Al vejledning angående turbopumpens korrekte drift er beskrevet i
håndbogen til kontrolenheden.
Læs den nævnte håndbog omhyggeligt før brugen.
For at opnå bedre grænsetryk kan pumpebeklædningen opvar-
mes. Hvis vakuumkammeret opvarmes, må temperaturen på ind-
gangsflangen ikke overstige 120°C.
Brug altid vandafkøling under opvarmningen.
!
ADVARSEL!
Rør ikke ved turbopumpen eller eventuelt tilbehør under opvar-
mningsmanøvrerne. Den høje temperatur kan forårsage kvæstel-
ser på personer.
!
PAS PÅ
Til pumpens luftafløb anvendes luft eller en inaktiv luftart, der er fri
for støv og partikler. Indgangstrykket gennem den særlige åbning
skal være under 2 bar.
!
PAS PÅ
Undgå sammenstød, vibrationer eller bratte bevægelser i forbin-
delse med brug af turbopumpen. Der er risiko for beskadigelse af
lejerne.
!
PAS PÅ
Brug kun specialpumperne af Turbo - V 70LP typen til pumpning
af ætsende luftarter. Disse pumper er forsynede med en særlig
åbning, gennem hvilken den passive luftarts strømning skal ligge
mellem 0.4 og 1 mbar l/s.
VEDLIGEHOLDELSE
Pumperne af TURBO-V 70LP typen behøver ikke nogen vedlige-
holdelse. Ethvert indgreb på pumpen skal foretages af autoriseret
personale.
!
ADVARSEL!
Inden der foretages noget som helst indgreb på turbopumpen,
skal strømmen først afbrydes og luften lukkes ud af pumpen ved,
at man åbner den særlige ventil og venter indtil rotoren er standset
helt, og pumpens overfladetemperatur er lavere end 50°C..
Hvis pumpen går i stykker, kan man benytte sig af Varians repara-
tionsservice eller af Varians "Advanced Exchange Service", hvor-
ved man kan få en repareret pumpe i bytte for den, der er gået i
stykker.
BEMÆRK
Inden pumpen sendes tilbage til fabrikanten til reparation eller til
"Advanced Exchange Service", skal man udfylde formularen
"Sikkerhed og Helbred" vedlagt denne håndbog og tilsende den til
den lokale forhandler. En kopi af formularen skal vedlægges i
pakken med pumpen ved tilbagesendelsen.
Hvis en pumpe skal skrottes, skal dette foregå i overensstemmel-
se med det pågældende lands særlige love.
!

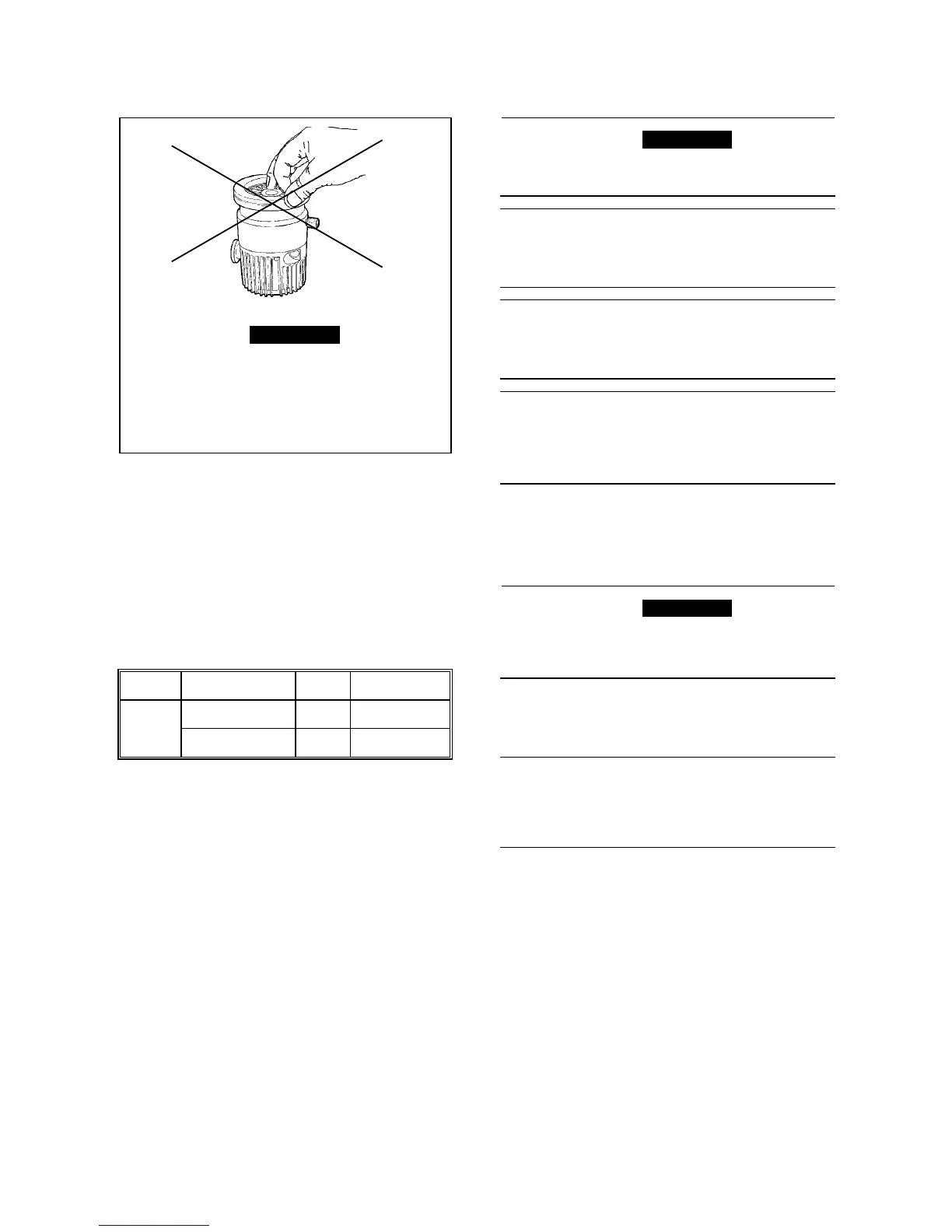

ADVARSEL!
For at udgå kvæstelser må man aldrig af nogen som helst
årsag stikke fingrene eller ting ind i turbopumpens
indgangsåbning. Det anbefales at anvende et beskyttelsesnet
(på efterspørgsel). Hvis der anvendes en vibrationsdæmper
eller en bøjelig metaldæmper på pumpeåbningen, skal
turbopumpen altid fastgøres til underlagspladen.
NEJ!
