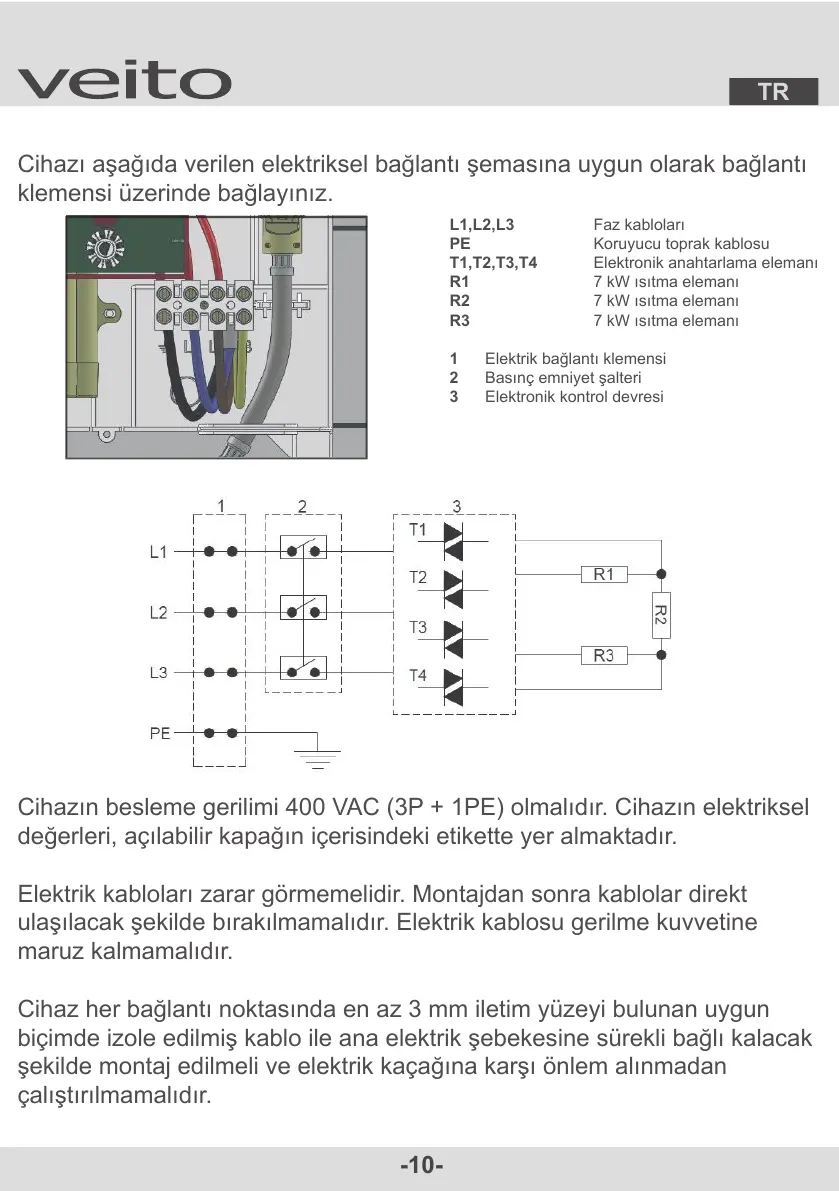

Cihazı aşağıda verilen elektriksel bağlantı şemasına uygun olarak bağlantı
klemensi üzerinde bağlayınız.
L1,L2,L3 Faz kabloları
PE Koruyucu toprak kablosu
T1,T2,T3,T4 Elektronik anahtarlama elemanı
R1 7 kW ısıtma elemanı
R2 7 kW ısıtma elemanı
R3 7 kW ısıtma elemanı
1 Elektrik bağlantı klemensi
2 Basınç emniyet şalteri
3 Elektronik kontrol devresi
Cihazın besleme gerilimi 400 VAC (3P + 1PE) olmalıdır. Cihazın elektriksel
değerleri, açılabilir kapağın içerisindeki etikette yer almaktadır.
Elektrik kabloları zarar görmemelidir. Montajdan sonra kablolar direkt
ulaşılacak şekilde bırakılmamalıdır. Elektrik kablosu gerilme kuvvetine
maruz kalmamalıdır.
Cihaz her bağlantı noktasında en az 3 mm iletim yüzeyi bulunan uygun
biçimde izole edilmiş kablo ile ana elektrik şebekesine sürekli bağlı kalacak
şekilde montaj edilmeli ve elektrik kaçağına karşı önlem alınmadan
çalıştırılmamalıdır.
