• Seleccione la función adecuada y el tiempo de puerta. Cuanto más corto sea el tiempo de puerta, más rápida
será la medición de la frecuencia, pero más baja será la resolución. Cuanto más largo sea el tiempo de puerta,
más lenta será la medición de la frecuencia, pero más alta será la resolución.
• Pulse la tecla PERIOD para medir el período. Confirme al pulsar la tecla CONFIRM. El aparato efectúa las
mediciones.

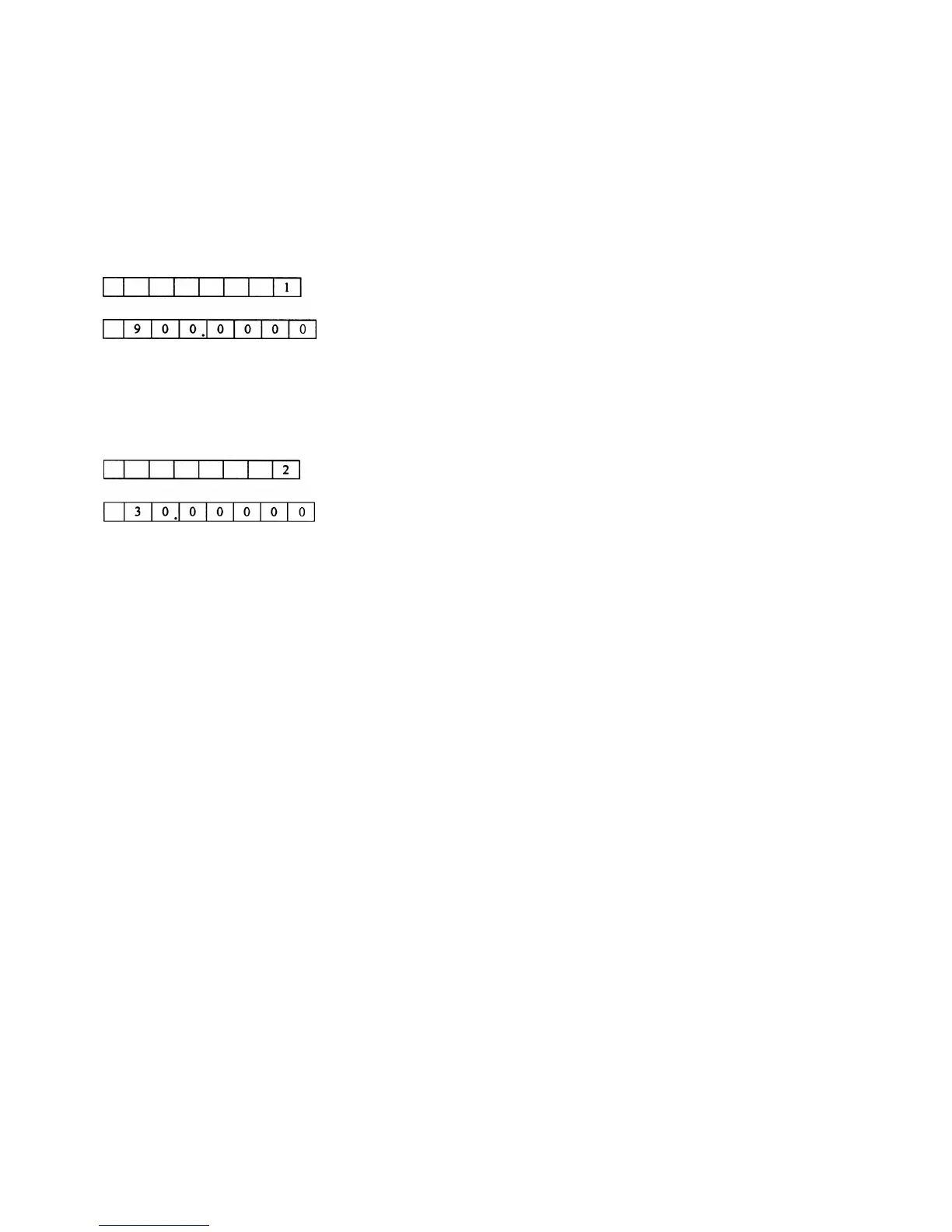

a. Ejemplo 1: medir un receptor analógico
Conecte el cable de prueba a la entrada del canal B y ponga la tecla FUNCTION en el paso 1. Seleccione el tiempo
de puerta (ajuste manual de 100 mseg. a 10 seg.). La pantalla LED visualiza:
b. Ejemplo 2: Medir una frecuencia de emisión de un interfono de 30Mhz
Ponga la función (FUNCTION) en 2 pasos y seleccione el tiempo de puerta (ajuste manual de 100 mseg. a 10 seg.).
La pantalla LED visualiza:
c. Ejemplo 3: Medir una frecuencia auto oscilante (p.ej. un teléfono, interfono etc.)
Ponga la función (FUNCTION) en 2 pasos. Conecte un extremo del cable (capacidad de 5pF) al borne rojo; utilice el
otro extremo al tocar el punto de contacto.
6. Advertencias
• Al medir una señal de alta tensión o una señal RF, asegúrese de que utilice cables en serie con larga capacidad
para evitar daños.
• Pulse una vez la tecla RESET para reinicializar el aparato o desactívelo si no funcionamiento correctamente.
• Si no hay una señal de entrada, la pantalla no visualiza necesariamente “0”. Esto es completamente normal y no
influye la medición ni la precisión.
• No exponga el aparato a temperaturas extremas, humedad, impurezas, polvo, etc. No abra la caja para evitar
una electrocución.
• Una interferencia durante la medición disminuye la sensibilidad.
7. Especificaciones
Canal A (0.01Hz ~ 50MHz)
Rango de frecuencia acoplamiento e CC 0.01Hz a 100Hz
acoplamiento CA 100Hz a 50MHz
Sensibilidad CA: 100Hz ~ 50MHz < 80m Vrms
CC: 0.01Hz ~ 1Hz ≤ 500m Vp-p
1Hz ~ 100Hz ≤ 80m Vrms
Impedancia 1 Mohms
Atenuación X1, X20
Tensión de seguridad máx. 30V (cresta DC/AC)
Canal B (50MHz ~ 2.4GHz)
Rango de frecuencia de 50MHz a 2.4GHz
Sensibilidad 50MHz ~ 1.2GHz
≤ 50m Vrms
1.2GHz ~ 2.4GHz > 80m Vrms
