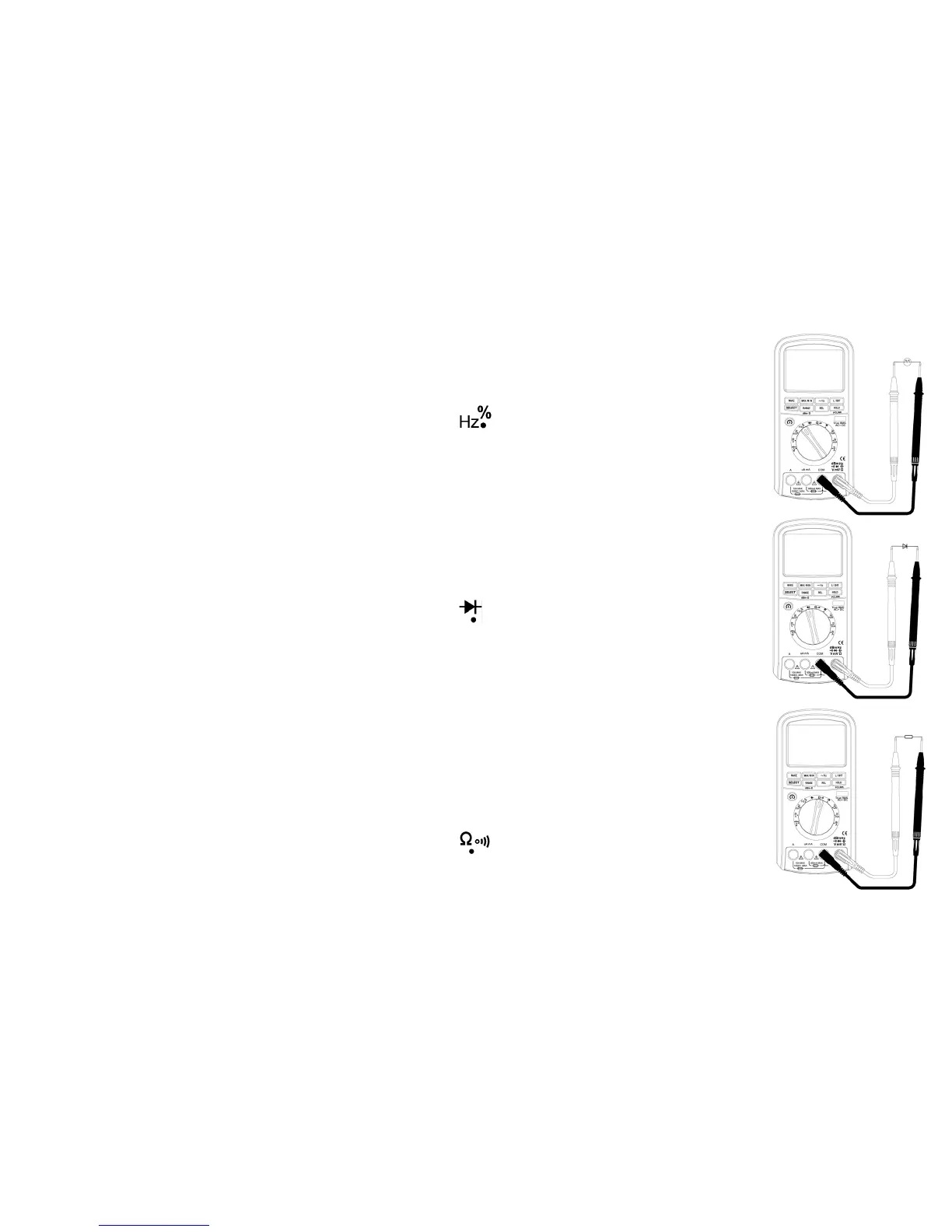

• Medir la frecuencia lógica / el ciclo de trabajo
Rango de frecuencia: 5Kz~2MHz (Vp 2.5V~5V), rango del ciclo de trabajo : 5~95%
o Active el multímetro y ponga el selector giratorio en la posición
.
o Conecte la punta de prueba negra a la conexión COM y la punta de prueba roja a la conexión V/Ω/Hz.
o Seleccione el modo de medición Hz o % al pulsar la tecla SELECT.
o Conecte las puntas de prueba al circuito.
o El valor se visualiza en la pantalla. Une valor demasiado bajo se visualizará como 0.
• Prueba de diodos
Rango de diodo: 0V~2.5V
o Active el multímetro y ponga el selector giratorio en la posición
.
o Conecte la punta de prueba negra a la conexión COM y la punta de prueba roja a la conexión V/Ω/Hz.
o Conecte la punta de prueba roja al polo positivo y la punta de prueba negra al polo negativo del diodo. La pantalla
LCD visualiza la tensión directa.
o Conecte la punta de prueba negra al polo positivo y la punta de prueba negra al polo negativo del diodo. Si la
conexión de las puntas de prueba está inversa, el multímetro visualiza ol.
o Desactive el circuito antes de medir diodos.
• Medir la resistencia / continuidad
Rango de resistencia: 0.01Ω~50MΩ
o Active el multímetro y ponga el selector giratorio en la posición
.
o Conecte la punta de prueba negra a la conexión COM y la punta de prueba roja a la conexión V/Ω/Hz.
