DVM2000 VELLEMAN
60
• Logische Frequenz-/Arbeitszyklusmessungen
Frequenzbereich: 5Kz~2MHz (Vp 2.5V~5V), Bereich Arbeitszyklus: 5~95%

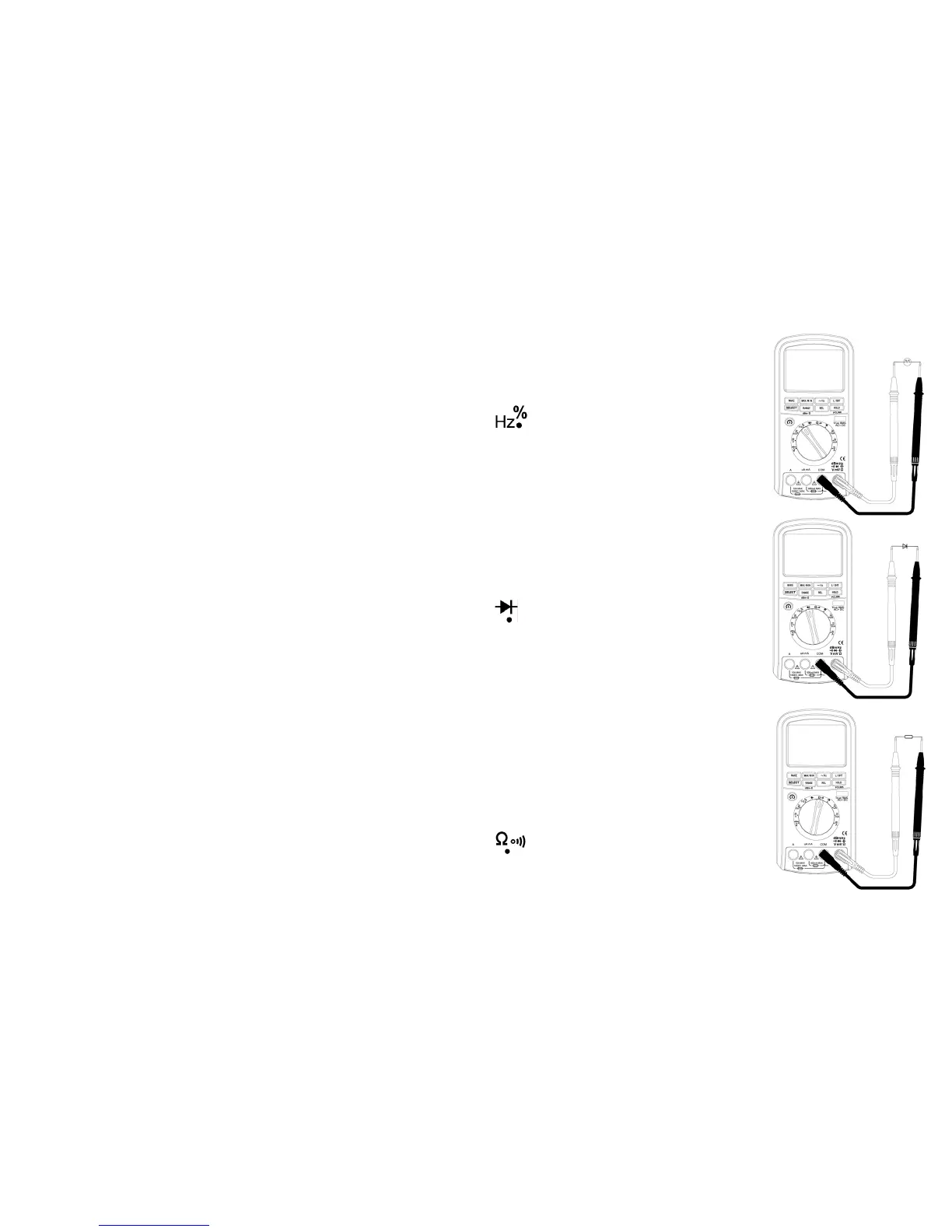

o Schalten Sie das Multimeter ein und stellen Sie den Drehschalter auf
.
o Verbinden Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der V/Ω/Hz-Buchse.
o Wählen Sie den Hz oder % Messmodus aus, indem Sie SELECT drücken.
o Verbinden Sie die Messleitungen mit der Schaltung.
o Lesen Sie den Messwert vom LCD-Display ab. Ein zu niedriger Wert wird als 0 angezeigt.
• Diodetest
Diodenbereich: 0V~2.5V
o Schalten Sie das Multimeter ein und stellen Sie den Drehschalter auf
.
o Verbinden Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der V/Ω/Hz-Buchse.
o Verbinden Sie die rote Messleitung mit dem positiven Pol und die schwarze Messleitung mit dem negativen Pol
der Diode. Das LCD-Display zeigt den Durchlassspannungfall an.
o Verbinden Sie die schwarze Messleitung mit dem positiven Pol und die rote Messleitung mit dem negativen Pol
der Diode. Bei dieser Umkehrung, erscheint ol.
o Schalten Sie die Schaltung ab ehe Sie eine Diode messen.
• Widerstandsmessungen/Durchgangsprüfung
Widerstandsbereich: 0.01Ω~50MΩ
o Schalten Sie das Multimeter ein und stellen Sie den Drehschalter auf
.
o Verbinden Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der V/Ω/Hz-Buchse.
