DVM2000 VELLEMAN
73

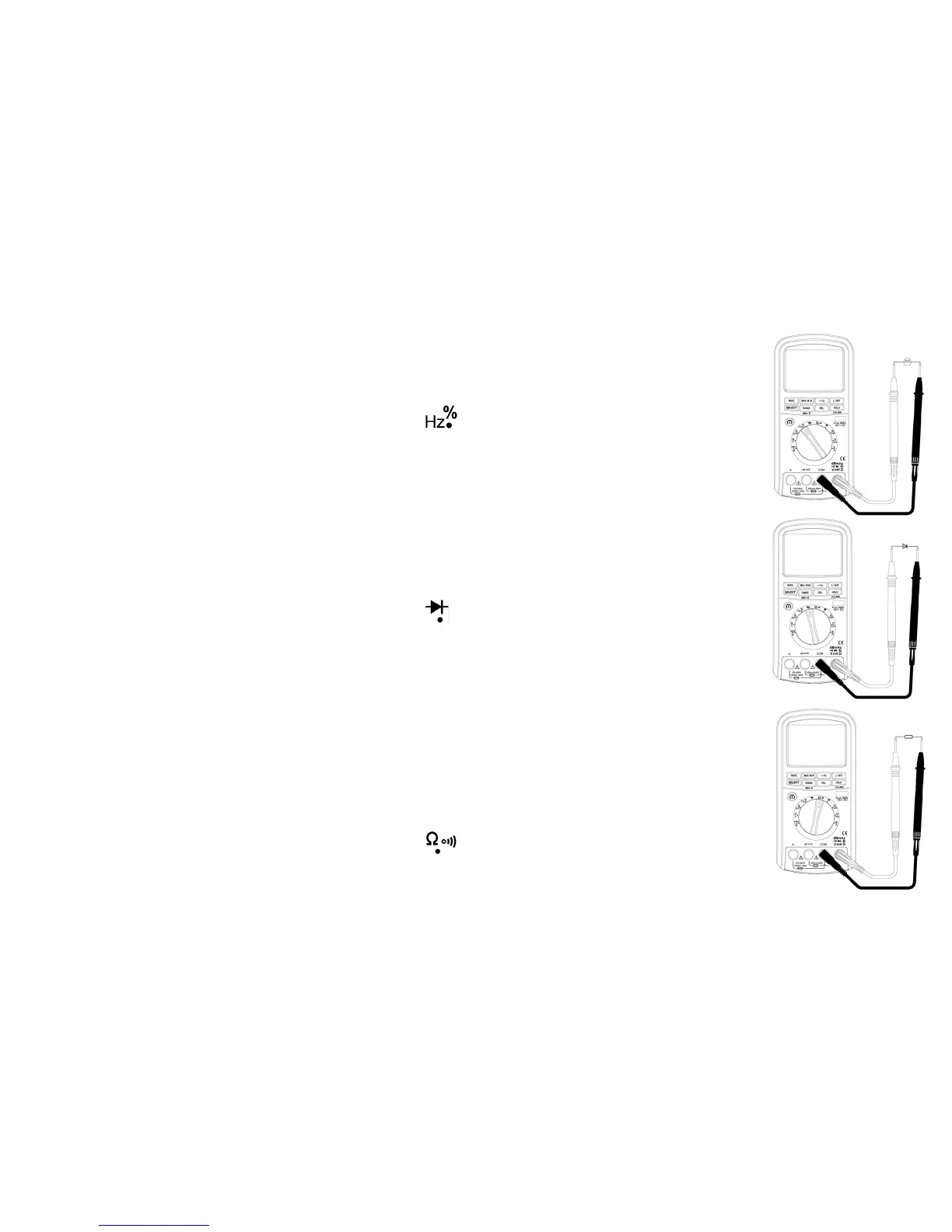

• Pomiar częstotliwości logicznej/ cyklu roboczego
Zakresy częstotliwości logicznej : 5Kz~2MHz (Vp 2.5V~5V), zakresy cyklu roboczego: 5~95%
o Włącz miernik i ustaw przełącznikiem obrotowym zakres
.
o Włóż czarny I czerwony przewód testowy do złącza V/Ω/Hz i złącza COM .
o Wybierz tryb pomiaru Hz lub % naciskając SELECT.
o Podłącz przewody testowe do obwodu.
o Przeczytaj wartość pomiaru Kiedy wartość pomiaru jest zbyt niska , na wyświetlaczu pojawi się symbol 0.
• Pomiar diody
Zakres diody: 0V~2.5V
o Włącz miernik i ustaw przełącznikiem obrotowym zakres
.
o Włóż czarny I czerwony przewód testowy do złącza V/Ω/Hz i złącza COM .
o Umieść czerwony przewód testowy na dodatnim biegunie, a czarny przewód testowy na ujemnym biegunie.
Wyświetlacz LCD pokazuje spadek napięcia..
o Podłącz czarny przewód testowy do dodatniego bieguna, a czerwony przewód testowy do ujemnego bieguna
diody. Odwrotna rezystancja diody jest normalna jeśli na wyświetlaczu pojawi się symbol OL.
o Pamiętaj wyłączyć obwód zanim zaczniesz mierzyć diody w tym obwodzie.
• Pomiar rezystancji, oporności / ciągłości
Zakres rezystancji: 0.01Ω~50MΩ
o Włącz miernik i ustaw przełącznikiem obrotowym zakres
.
o Włóż czarny I czerwony przewód testowy do złącza V/Ω/Hz i złącza COM .
