Velleman DVM4200 - Page 34

DVM4200
24.06.2015 ©Velleman nv
34
6. Description
Se référer aux illustrations en pages 2 et 3 de cette notice.
6.1 Multimètre
1
afficheur LCD
7
prise « COM »
2
touches de fonction
8
connexion PC Link
3
sélecteur
9
N/A
4
prise « VΩ Hz »
10
statif
5
prise « µAmA »
11
compartiment de la pile
6
prise « 10A »

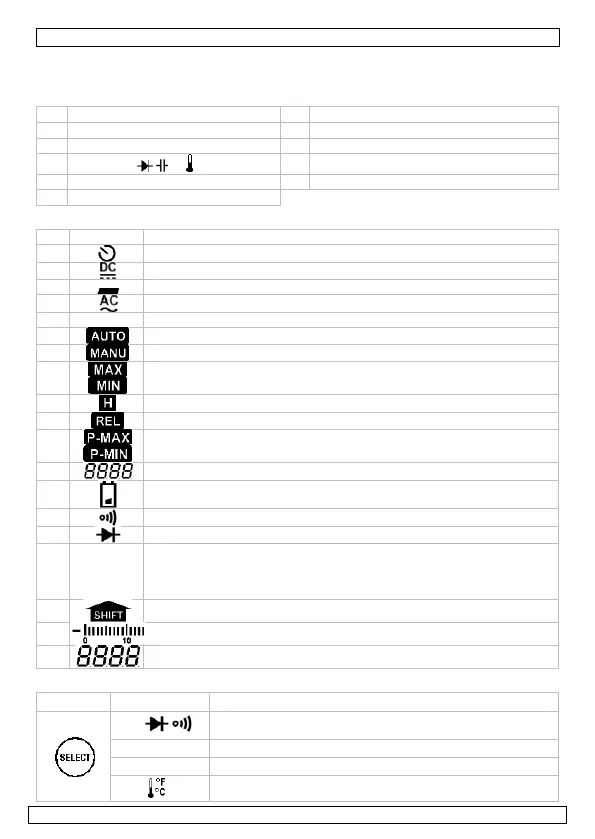

6.2 Afficheur LCD
Symbole
Description
A
débranchement automatique activé
B
tension ou courant DC (=courant continu)
C
valeur négative
D
tension ou courant AC (=courant alternatif)
E
PC-LINK
transfert de données
F
plage de sélection automatique
G
le mètre se trouve dans la sélection de plage manuelle
H
valeur maximale / minimale
I
gel d’affichage
J
mesure relative
K
Les données de pointe maximum/minimum sont affichées
L
Sous-écran
M
indication de pile faible
N
test de continuité
O
test de diode
P
°C°F
μmAV
nµmF
MKΩHz
unités de mesure
Q
deuxième fonction activée
R
lecture analogue
S
Écran principal
6.3 Touches de fonction
Fonction
Description
Ω
sélection de mesure de résistance, de diode ou de
continuité
A mA µA
sélection courant CC ou CA
V
sélection entre tension CC et CA
sélection entre °C et °F.
