2. Technische Daten
Eingangsspannung : 220V/50Hz ± 2Hz
Ausgangsstrom : 30VDC
Ausgangsstrom : 3A
Regelung Quelle : C.V. ≤ 1 x 10
-4
+ 0.5mV
C.C. ≤ 2 x 10
-3
+ 6mA
Regelung Last : C.V. ≤ 1 x 10
-4
+ 2mV (Ausgangsstrom ≤ 3A)
C.V. ≤ 1 x 10
-4
+ 5mV (Ausgangsstrom > 3A)
C.C. < 2 x 10
-3
+ 6mA
Restwelligkeit : C.V. ≤ 1mV(rms) (Ausgangsstrom ≤ 3A)
C.V. ≤ 20mVp-p (Ausgangsstrom > 3A)
C.C. ≤ 3mA(rms)
C.C. ≤ 50mAp-p
Schutz : Strombegrenzung und Kurzschlussschutz
Anzeige-Genauigkeit
a. Spannungs-Anzeige: LED ± 1% ± 2-stellig
b. Amp-Anzeige : LED ± 2% ± 2-stellig
Betriebstemperatur : 0 bis 40°C, RH ≤ 90%
Abmessungen : 290mm x 135mm x 160mm
Autonomie : 8 Std. ständiger Betrieb bei maximaler Belastung
3. Beschreibung

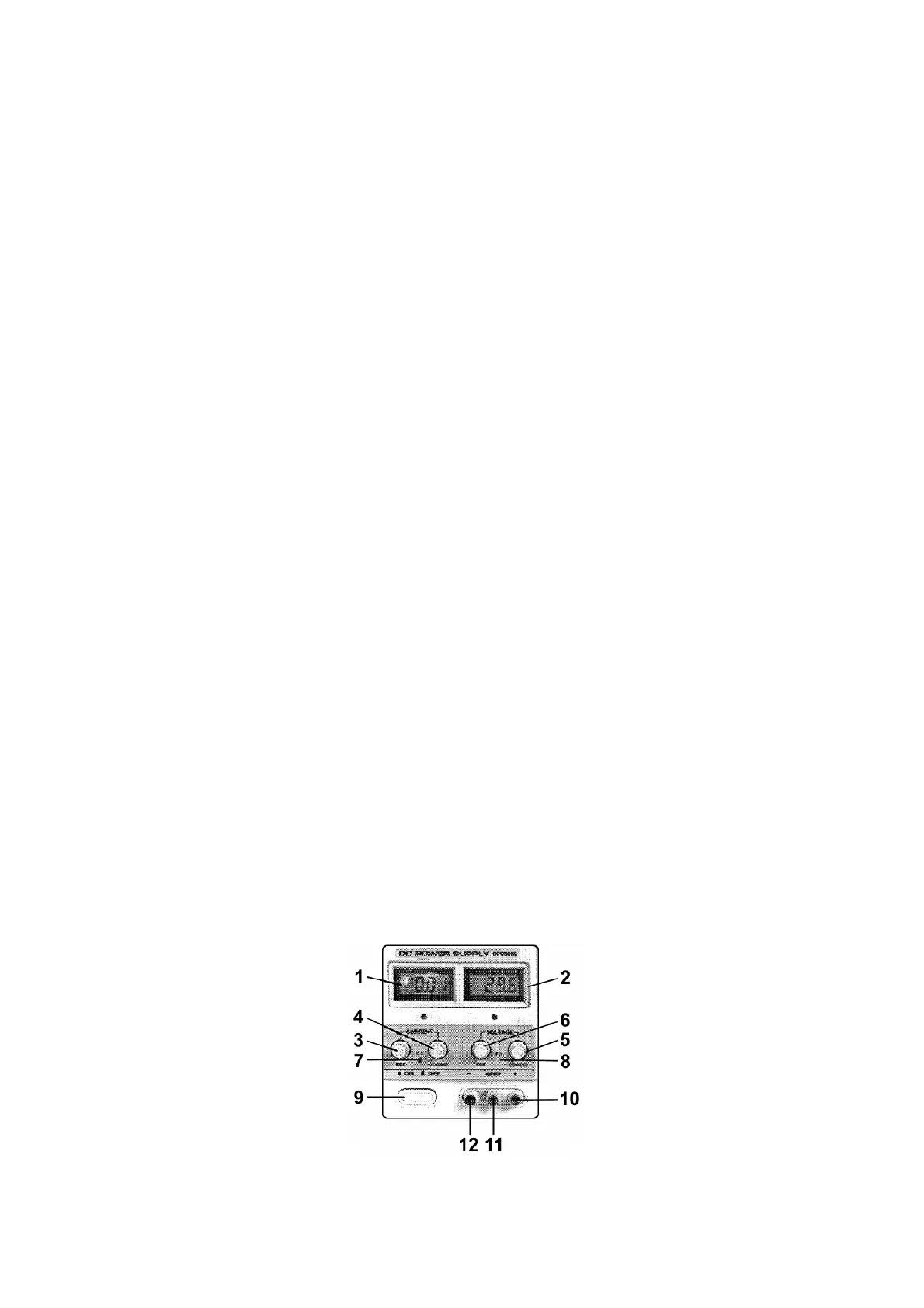

3.1. Bedienelemente und Beschreibung der Frontplatte
(1) Amp-Display (LCD): zeigt den Ausgangsstrom an.
(2) Volt-Display (LCD): zeigt die Ausgangsspannung an.
(3) C.C.-Feinabstimmung: Drehschalter für die Feinabstimmung der Strombegrenzung.
(4) C.C.-Regelung: Drehschalter für die Regelung der Strombegrenzung.
(5) C.V.-Regelung: Drehschalter für die Regelung der Ausgangsspannung.
(6) C.V.-Feinabstimmung: Drehschalter für die Feinabstimmung der Ausgangsspannung.
(7) C.C.-Anzeige: die LED brennt wenn sich das Gerät im C.C.-Modus befindet.
(8) C.V.-Anzeige: die LED brennt wenn sich das Gerät im C.V.-Modus befindet.
(9) EIN/AUS-Schalter: Drucktaste um das Gerät ein- oder auszuschalten. Das Gerät ist eingeschaltet wenn
entweder die C.C. LED (7) oder die C.V. LED (8) brennt.
(10) Ausgangsanschluss (+): zum Verbinden des positiven Anschlusses der Last.
(11) Erdungsanschluss des Gehäuses: das Gehäuse ist geerdet.
(12) Ausgangsanschluss (-): zum Verbinden des negativen Anschlusses der Last.
