DVM1100 VELLEMAN
-
23
-
• Pour toutes les fonctions CC, y compris la fonction manuelle et la sélection de gamme automatique, vérifier la
présence de tension CA en utilisant la fonction CA pour éviter les risques d’électrochocs à cause d’un relevé
incorrect. En suite, sélectionner une gamme de tension CC égale ou supérieure à la gamme CA.
• Couper l’alimentation du circuit et décharger tous les condensateurs haute tension avant d’effectuer des
mesurages de résistance, continuité, diodes ou capacité.
• Ne jamais effectuer des mesurages de résistance ou de continuité sur un circuit cous tension.
• Contrôler le fusible du multimètre et couper l’alimentation du circuit avant de brancher le multimètre au circuit et
d’effectuer des mesurages.
• À noter que, lors de travaux de réparation sur des téléviseurs ou lors de mesurages sur des circuits à découpage,
les impulsions de tension de forte amplitude à hauteur des points de test peuvent endommager le multimètre.
Préconiser l’utilisation d’un filtre téléviseur pour atténuer ces impulsions.
• Alimenter le multimètre à partie d’une pile 9V proprement installée dans le compartiment à batterie.
• Remplacer la pile dès l’apparition de l’indication (
) à l’écran pour éviter les relevés erronées pouvant engendrer
des risques d’électrochocs et des lésions.
• Ne pas effectuer des mesurages de tension supérieure à 600V dans la catégorie III ou 1000V dans la catégorie II.
• L’icône REL s’affiche en mode REL. Procéder avec précaution à cause de la présence de tension dangereuse.
• Ne pas utiliser le multimètre sans son boîtier.

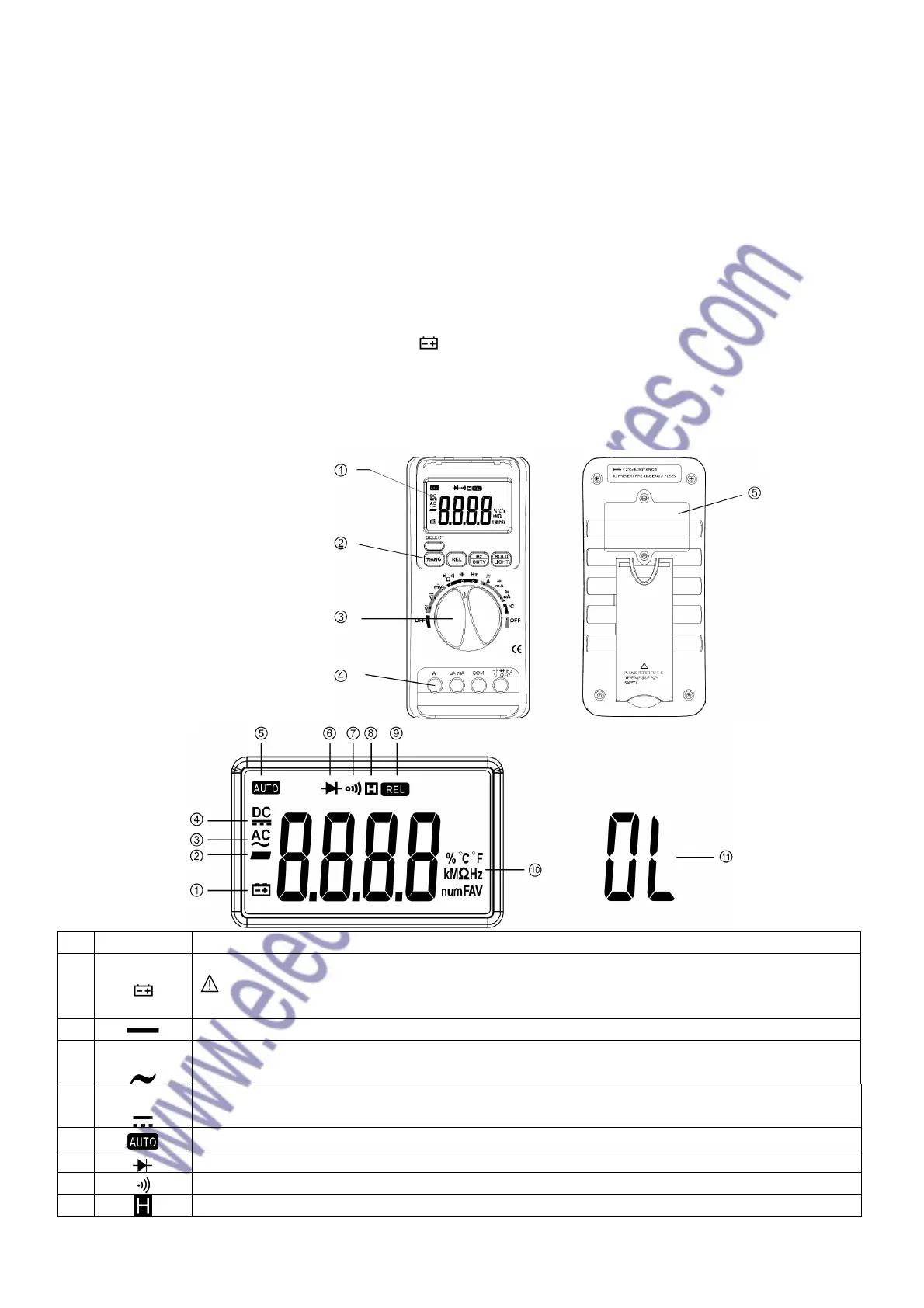

3. Description
a. Multimètre
1. afficheur LCD
2. touches
3. sélecteur rotatif
4. bornes
5. compartiment de la pile
b. Afficheur LCD
N° Symbole Description
1
Pile faible.
Avertissement : Pour éviter des mesurages erronés pouvant engendrer des électrochocs ou
lésions, remplacez la pile dès l’apparition de ce symbole.
2
Indication de résultat de mesurage négatif
3 AC
Indication de tension ou courant CA.
4 DC
Indication de tension ou de courant CC.
5
Mode d’instauration de gamme automatique.
6
Mode de test de diode.
7
Mode de test de continuité.
8
Mode fonction « data-hold ».
