DESCRIZIONE
MOD. MINI DOGE: Avvisatore acustico di allarme, evacuazione e controllo per uso in ambienti
riparati dalle intemperie.
MOD. MINI DOGE L: Come Mini Doge con in più LED BLU di stato impianto e LED Flash di
allarme.
MOD. MINI DOGE A: Avvisatore acustico di allarme autoalimentato, evacuazione e controllo
per uso in ambienti riparati dalle intemperie.
MOD. MINI DOGE AL: Come Mini Doge A con in più LED BLU di stato impianto e LED Flash di
allarme.

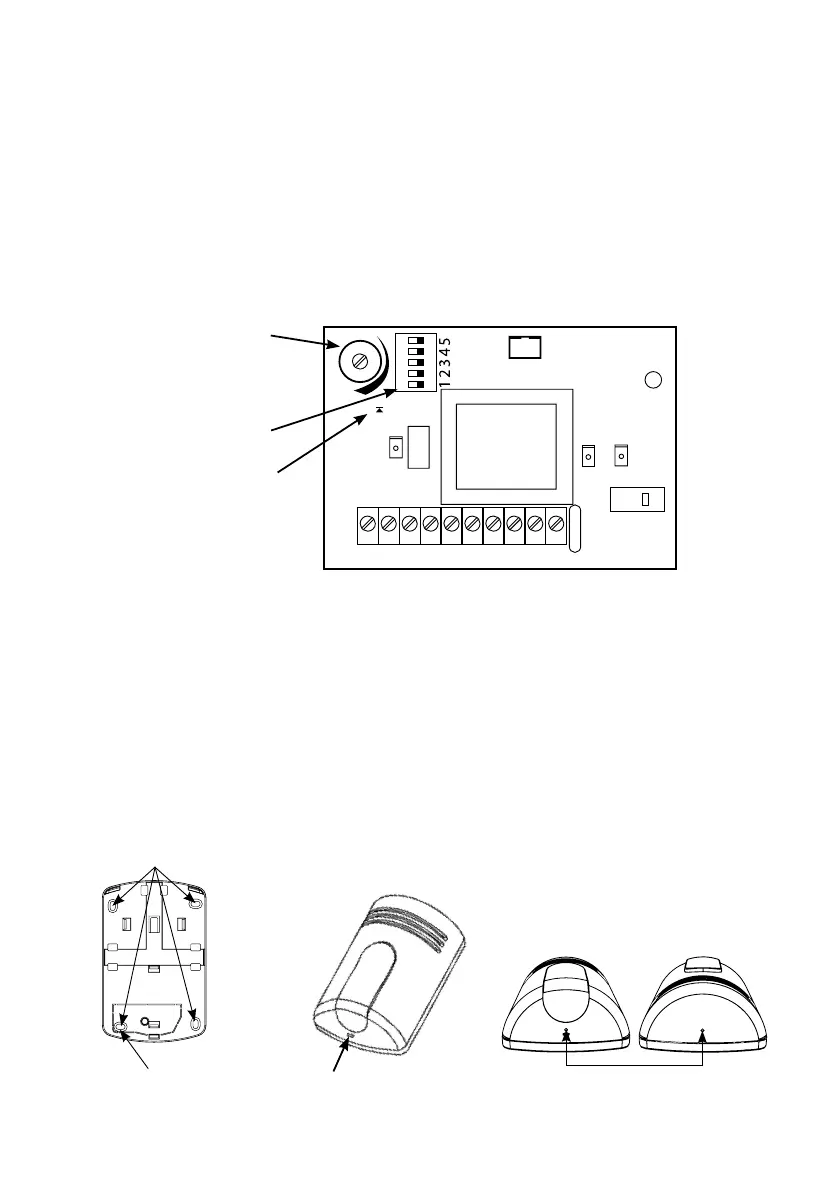

LED ANOMALIE
(Versione A-AL)
VOLUME
DIP SWITCH
M1
1
M2
2
M3
3
M4
4
M5
5
M6
6+
M7
7–
M8 M9 M10
OUT
ANM
T
A
M
P
E
R
RT1
DL1
DL3
SW2
DL2
LD1
SW1
J1
+
–
P1
Inserire qui il cacciavite
per aprire la sirena
Fig. 2
Fig. 1
Asole per il fissaggio
Asola per tamper a
strappo dalla parete
Foro viti di chiusura
MONTAGGIO:
La sirena deve essere installata da personale qualificato all’interno degli edifici tenendo in
considerazione tutte le norme riguardanti l’installazione rispettando distanze e altezze per la
miglior resa visiva e acustica della stessa.
Per aprire la sirena svitare la vite, inserire un cacciavite nel foro segnalato dalla freccia nella
fig.2 e sollevare il coperchio. Fissare la sirena a muro attraverso le 4 asole nel fondo della sire-
na utilizzando 4 tasselli da 5 mm (ved. Fig.1).
Per il collegamento dei cavi utilizzare un giunto (tubo scatola) nel caso di un impianto con tubi
o canaline esterni.
