MANUALE TECNICO
5
Tensione nominale 13,8 Vcc
Tensione minima 10 Vcc
Tensione massima 16 Vcc
Assorbimento max in allarme 170 mA (350 mA picco) +/-10 mA
Assorbimento max in preallarme 80 mA (100 mA picco) +/-10 mA
Assorbimento e potenza suono regolabili Assorbimento da 20 mA a 170 mA
Assorbimento massimo lampeggianti
morsetti 1, 2 (Versione L)
12 mA
CARATTERISTICHE TECNICHE
TABELLA SUONI
SUONO MODULAZIONE LIMITI DI MODULAZIONE (Hz)
Suono 1 Trapezoidale (CERTIFICATO) 1.200 – 2.300
Suono 2 Sale - scende 1.800 – 3.900
Suono 3 Impulsata (attenuata) 1.600
Suono 4 Due toni 1.800 – 3.800
Suono 5 Continuo 1.600
Suono 6 Impulsata 1.800
Suono 7 Sale - Stabile - Scende - Stabile 1.400- 1.600
Suono 8 Impulsata veloce 1.800
96,3 dB

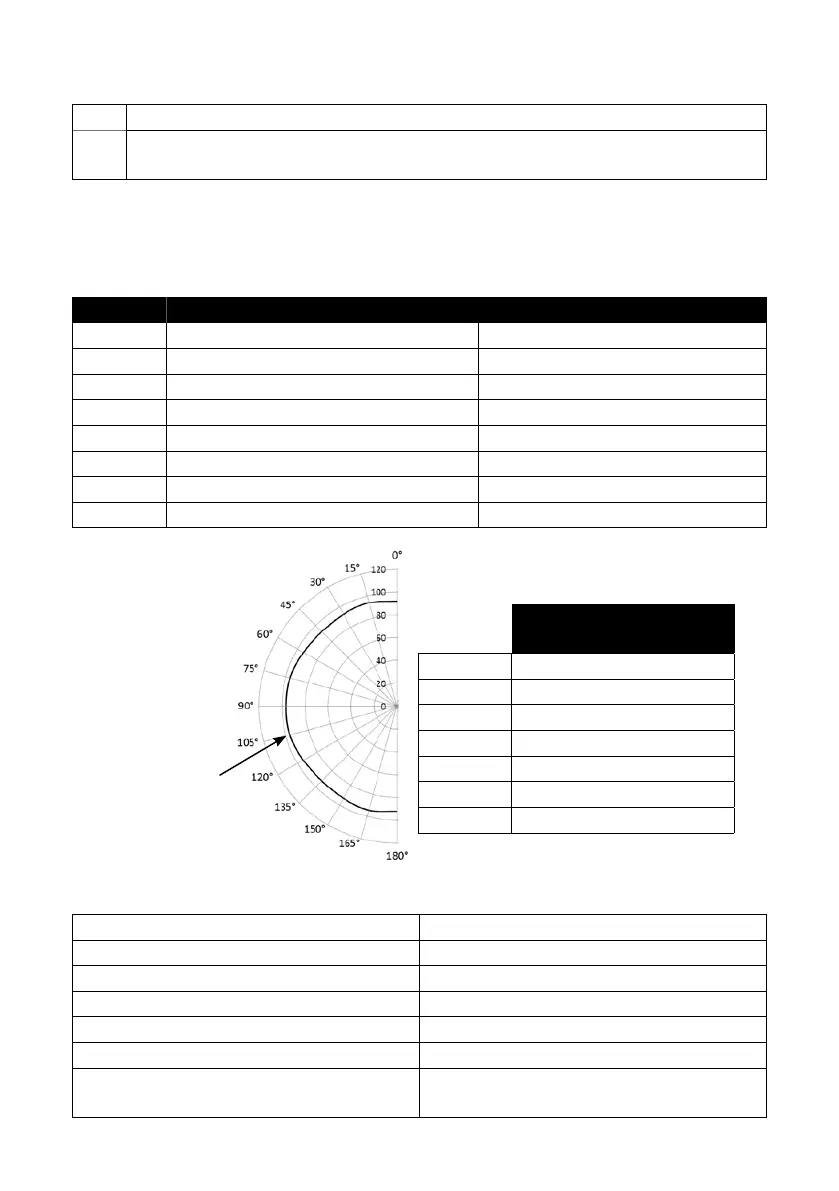

DIAGRAMMA 1
MINI DOGE - MINI DOGE L
SUONO 1
Angolo dB (A) @ 1 m
15° 93,7
45° 92,2
75° 96,0
105° 96,3
135° 92,3
165° 94,2
DIP 5 – SELEZIONE TEMPORIZZAZIONE SUONO
OFF Durata allarme segue il comando (da fabbrica)
ON
Durata suono di allarme 8 minuti mentre il lampeggiante (solo versione L) segue il
comando
REGOLAZIONE VOLUME E CORRENTE ASSORBITA
Ruotare il trimmer P1 per impostare la potenza e la corrente assorbita.
