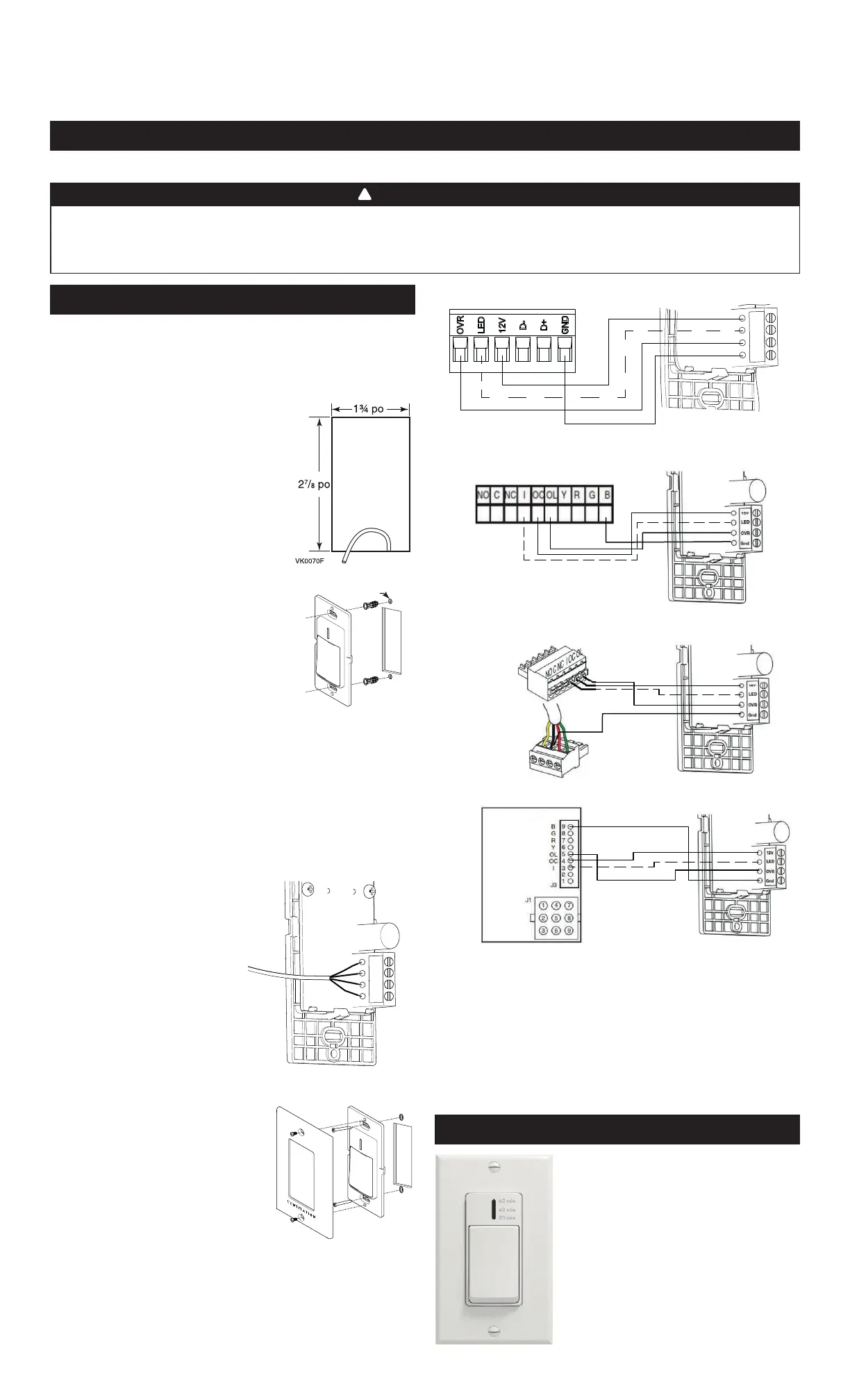

GUIDE D’INSTALLATION ET D’UTILISATION DE LA COMMANDE 20-40-60
VEUILLEZ LIRE ET CONSERVER CES DIRECTIVES
Les illustrations de ce document sont générales; l’apparence de votre commande peut légèrement différer de celles-ci.
Le branchement électrique doit être effectué par du personnel qualifié conformément aux codes et aux standards
en vigueur. Avant d’effectuer le branchement, débrancher l’appareil ou couper l’alimentation électrique au
panneau de distribution et le verrouiller pour éviter une mise en marche accidentelle. Toujours porter des lunettes
et des gants de sécurité lors de l’exécution de ces instructions.
AVERTISSEMENT
Découper un trou de 2
7
/8 po x 1¾ po
dans un mur, à un endroit pratique
pour l’emplacement de la commande. À
partir de l’appareil, acheminer un câble
(type 22/4) pour la commande jusqu’à
ce trou. Voir ci-contre.
Placer la commande temporairement
au-dessus du trou et marquer la position
des deux trous pour les vis de montage.
Retirer la commande, percer les deux
trous (3/16 po Ø) des vis dans le mur
et y insérer les douilles à expansion
(incluses).
Ø 3/16 po, typ.
VC0210F
Débrancher l’appareil de ventilation.
Assembler la commande au mur.
En fonction du type d’échangeur d’air installé, raccorder au
bornier de l’appareil selon l’un des quatre modèles illustrés
ci-après. Pour plus de détails, consulter le guide d’installation
de l’appareil de ventilation.
NOTE: Afin d’éviter une connexion erronée, se reporter aux
notes prises à l’étape
sur les couleurs de fils.
23849 rév. E
!
Dégainer l’extrémité du câble pour accéder aux 4 fils (environ
3 po). Dénuder le bout de chaque fil (environ 1/4 po). Utiliser les
vis pour connecter les fils aux bornes, sans tenir compte de la
couleur des fils. Pour chaque borne, prendre en note la couleur
de fil choisie. Tirer légèrement sur chaque fil pour s’assurer
qu’ils sont bien connectés.
Gnd
OVR
12V
LED
V
2
4
INSTALLATION
NOTE: Si la commande est installée dans un boîtier électrique,
passer à l’étape
.
VE0487
Bornier distant à 10 positions
VE0488
Borniers distants à 4 et 6 positions
VE0489F
CARTE ÉLECTRONIQUE
Bornier intégré
Borniers distants à 6 et 7 positions
COMMENT UTILISER LA COMMANDE
Le bouton principal fonctionne selon cette
séquence:
• Clic 1 = 20 min
• Clic 2 = 40 min
• Clic 3 = 60 min
• Clic 4 = ARRÊT
• Ainsi de suite
L’indicateur s’allumera selon la durée
sélectionnée et le système échangera l’air
à vitesse MAX.
VC0212
Brancher l’appareil de ventilation et tester la commande murale.
NOTE : La commande murale auxiliaire peut être utilisée avec une
connexion à 3 fils en enlevant les signaux « LED ». Dans
une connexion à 3 fils, la commande activera ses DEL
selon le mode choisi (20-40-60), mais ces mêmes DEL ne
seront pas activées si d’autres commandes auxiliaires dans
la même installation sont activées. Lors d’installation avec
une ancienne génération d’appareil, cette commande ne peut
utiliser une connexion à 3 fils partagée avec d’anciennes
commandes; elle doit avoir son propre câble dédié.
