Venmar 6LC - 6 LC, V6 LC-12 LC, V12 LC Dégivrage Par Recirculation

11
7. Pièces de rechange (suite)

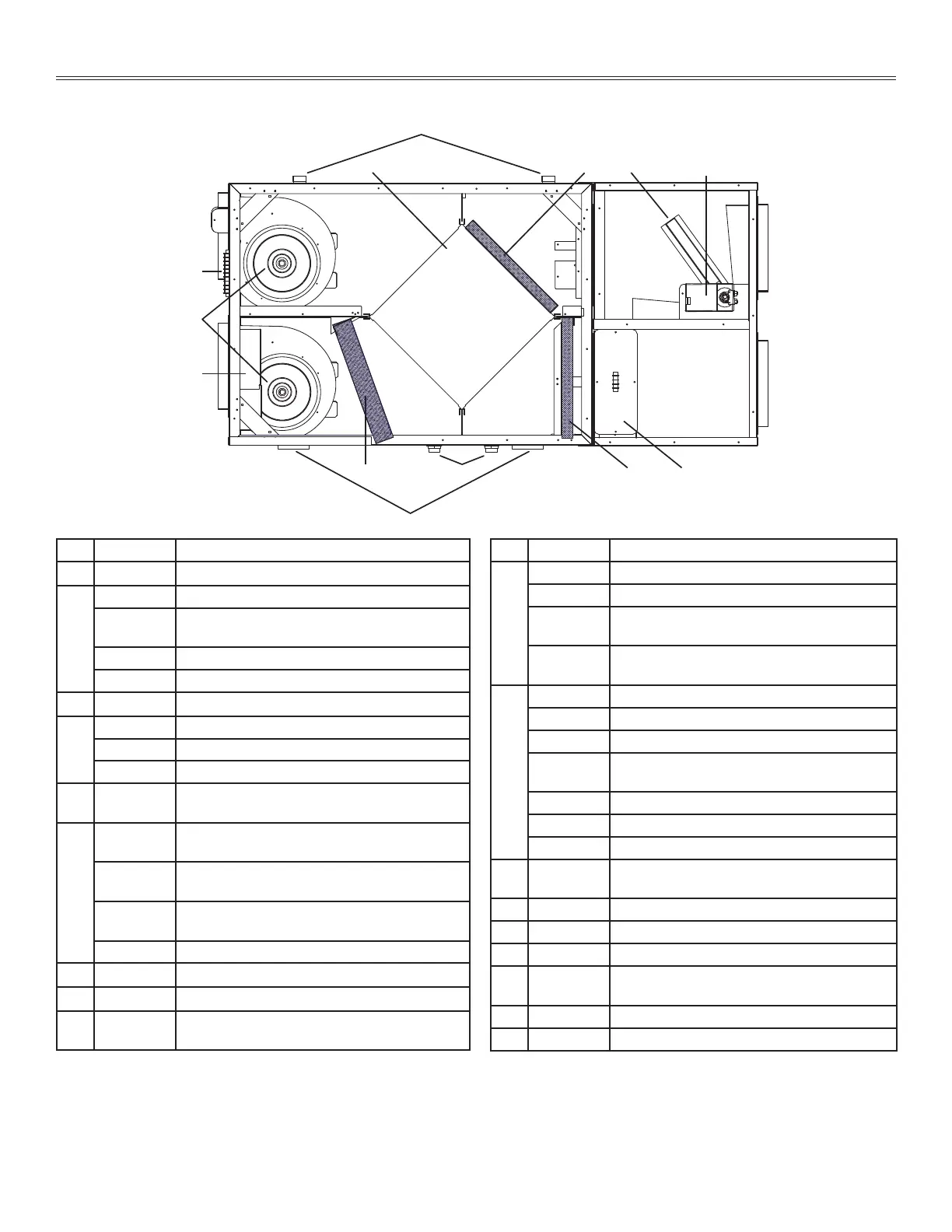

7.2 6LC, V6LC-12LC, V12LC Dégivrage par recirculation
B
C
D
DE F
G
I
J
H
K
L
M
VL0069
Réf. N° de pièce Description
K *
1808130 Carte électronique 6LC, V6LC, 12LC, V12LC, 7000
202382 Thermistor 6LC, V6LC, 12LC, V12LC, 7000
500025914
Relais UPDT 120 VCA, 1 HP,
30 A @ 120 VCA, 6LC, V6LC, 12LC, V12LC
500025915
Relais DPST 120 VCA, 1 HP,
30 A @ 120 VCA, 6LC, V6LC, 12LC, V12LC
L
1808144 Bloc ventilateur 6LC, V6LC
1808148 Bloc ventilateur 12LC, V12LC
1808148P Bloc ventil. 12LC, V12LC opt. anticorrosion
1808142
Roue de ventilateur 6LC, V6LC, 12LC, V12LC
(non illustrée)
1808149 Moteur du ventilateur 6LC, V6LC (non illustré)
1808150 Moteur du ventilateur 12LC, V12LC (non ill.)
63110 Condensateur 5 μF LC, 7000 (non illustré)
M
208507
Bornier 10 broches Molex 38721-6710, 6LC,
V6LC, 12LC, V12LC
* 202798 Ensemble de porte 6LC, V6LC, 12LC, V12LC
* 63343 Ens. de porte
12LC , V12LC (option anticorrosion)
* 1808145 Kit d’accessoires 6LC, V6LC, 12LC, V12LC
* 63344
Kit de courroies 18 po 6LC, V6LC, 12LC,
V12LC, 7000
* 64228 Volet anti-retour 6LC, V6LC recirculation
* 64229 Volet anti-retour 12LC, V12LC recirculation
* Non illustré.
NOTE 1: C 2 noyaux requis pour les appareils 6LC et V6LC
3 noyaux requis pour les appareils 12LC et V12LC
NOTE 2: D 4 filtres requis pour les appareils 6LC et V6LC
6 filtres requis pour les appareils 12LC et V12LC
NOTE 3: J 2 filtres requis pour les appareils 6LC et V6LC
3 filtres requis pour les appareils 12LC et V12LC
Réf. N° de pièce Description
B
13036 Kit de penture (mâle-femelle)
C
1808147 Noyau poly CSA 6LC, V6LC-12LC, V12LC (unité)
1808146
Noyau poly UL 6LC, V6LC-12LC, V12LC É.-U.
seul. (unité)
1604191 Noyau aluminium 6LC, V6LC-12LC, V12LC (unité)
1607787 Noyau VRE HM 6LC, V6LC-12LC, V12LC (unité)
D
201805 Filtre SWF 13,125 po x 11,25 po x 1 po (unité)
E
63333 Volet de recirculation 6LC, V6LC
63334 Volet de recirculation 12LC, V12LC
63335 Volet de recirc. 12LC, V12LC opt. anticorrosion
F
225855
Servomoteur Belimo LMB24-3-T, 7000, 6LC,
V6LC-12LC, V12LC (opt. dégivrage recirc.)
G *
201603
Bornier 3 broches Molex 38721-6703 6LC,
V6LC, 12LC, V12LC (dégivrage recirculation)
63352
Relais DPDT 24 VCA, 1/2 HP, 15 A @ 120 VCA,
6LC, V6LC, 12LC, V12LC (option dégivr. recirc.)
500025914
Relais UPDT 120 VCA, 1 HP,
30 A @ 120 VCA, 6LC, V6LC, 12LC, V12LC
64098 Transformateur 120-24V 40VA
H
16035 Kit fermoir de porte
I
1607456 Racc. drain 6LC, V6LC, 12LC, V12LC, 7000 (unité)
J
63342
MERV8 optionnel 6LC, V6LC, 12LC, V12LC
(unité)
* Non illustré.
