Annexe B (suite)
DIMENSION DES APPAREILS

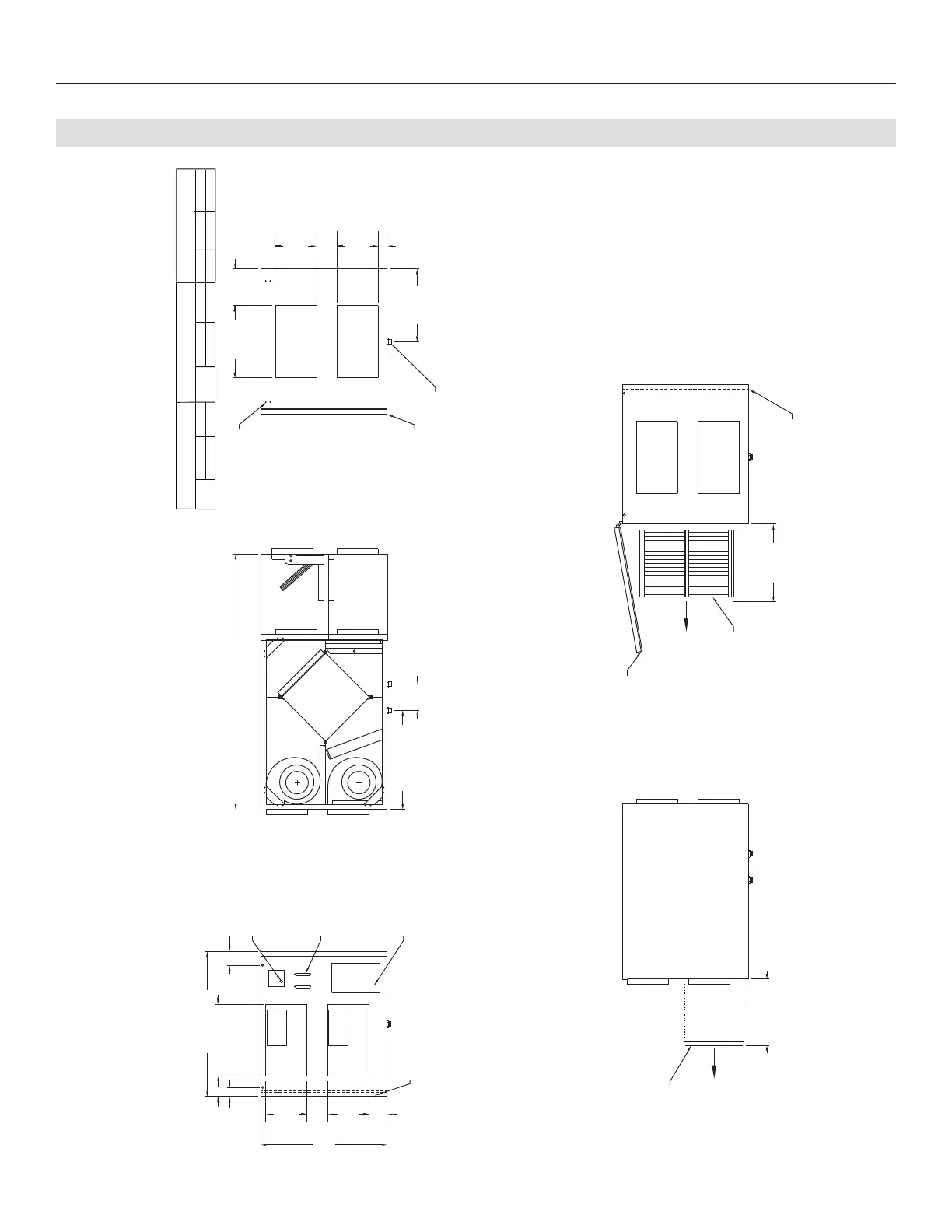

B-2 : 6LC ET V6LC AVEC MODULE DE RECIRCULATION (INSTALLÉ EN USINE)
28,12 po [714]
14,00 po [356]
4,00 po [102]
1,75 po [44]
2,75 po [70]
19,207 po [488]
5,125 po [130]
Porte d’accès
Raccord de drain
49,550 po [1259]
Alimentation
électrique
Boîtier électronique
Borniers
Option de porte inversée
Entrée
d’air frais
Sortie d’air
vicié
24,50 po
[622]
3,53 po
[90]
12,00 po
[305]
15,00 po
[381]
Porte d’accès
Noyau
Option de porte inversée
Couvercle
du boîtier
Un dégagement minimum de 12,00 po [305] est requis
pour retirer le boîtier électronique.
Un dégagement minimum de 15,00 po [381] est requis pour retirer
les noyaux de récupération de chaleur, les ventilateurs, etc.
La porte d’accès peut être retirée du cabinet avec seulement 2,00 po [51]
de dégagement.
8,00 po
[203]
14,10 po
[358]
14,00 po
[356]
7,10 po
[180]
Aspiration
d’air frais
Évacuation
d’air vicié
4,00 po
[102]
1,75 po
[44]
VK0105F
NOTE : Les dimensions entre [ ] sont en millimètres.
POIDS
6 LC NOYAU POLY
avec module recirc.
6 LC NOYAU ALUMINUM
avec module recirc.
LB
197
Kg
90
POIDS
TOTAL
LB
231 105
Kg
TOTAL
Emplacement de la
courroie de fixation
NOTE :
Pour les appareils munis de l’option de porte inversée, les pièces
intérieures apparaîtront à l’inverse du dessin ci-dessus (image miroir).
8,00 po
[203]
8,00 po
[203]
4,00 po
[102]
8,00 po
[203]
PTS LB
Kg
6 LC NOYAU VRE HM
avec module recirc.
TOTAL 206
95
