34

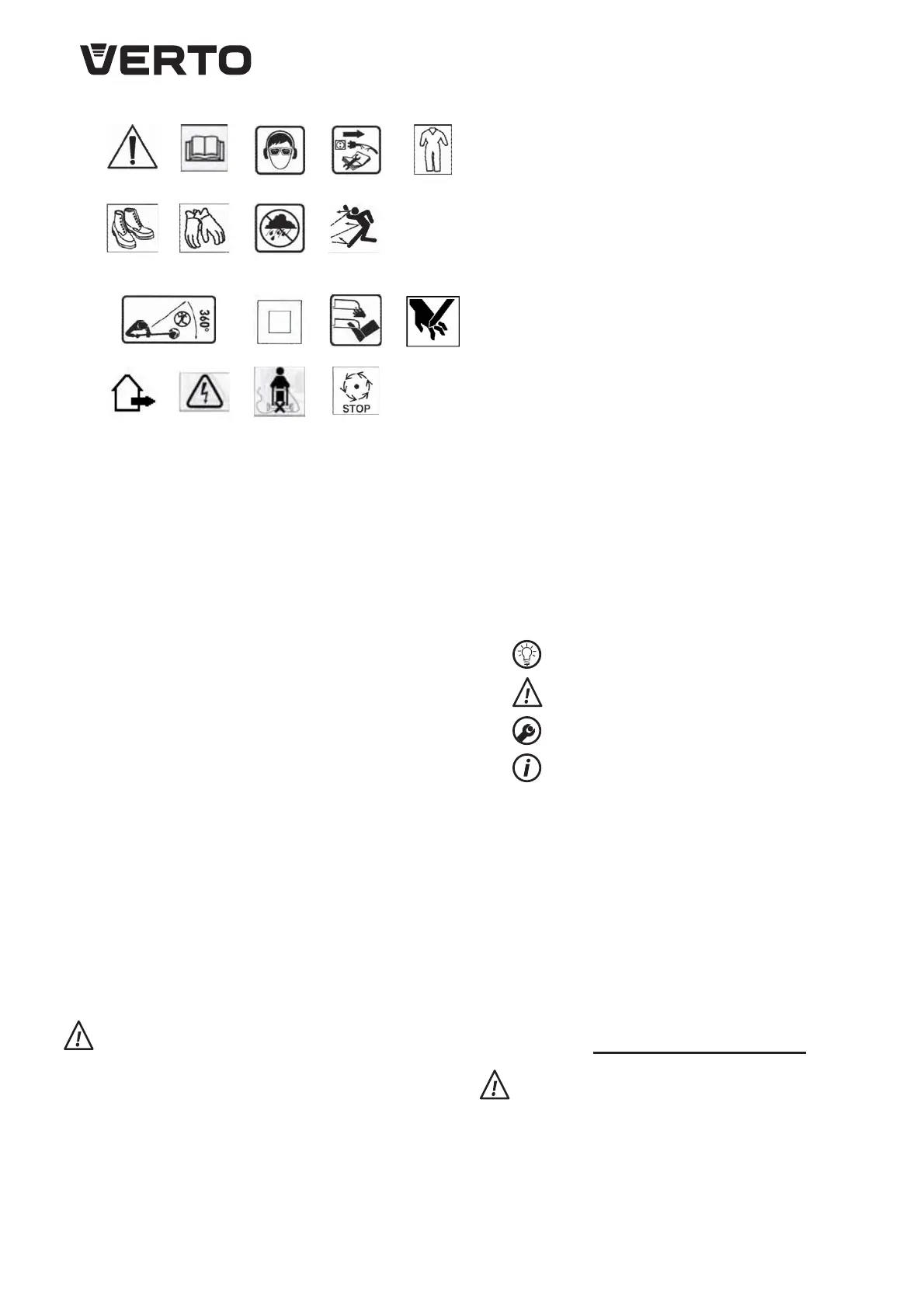

Explicarea pictogramelor utilizate.
12345
67 8 9
10 11 12 13
14 15 16 17
1. Atenţie – aplicaţi măsuri speciale de precauţie
2. Citiţi instrucţiunile de deservire, respectaţi avertismentele și
condiţiile de siguranţă cuprinse în ele!
3. Folosiţi echipament de protecţie personală (ochelari google,
dispozitive de protecţie pentru urechi)
4. Deconectaţi cablul de alimentare înainte de lucrările
întreţinere sau reparaţie.
5. Folosiţi îmbrăcăminte de protecţie
6. Folosiţi încălţăminte de protecţie
7. Folosiţi mânuşi de protecţie
8. Feriţi de umezeală
9. Atenţie la cio
buri
10. Nu permiteţi accesul altor persoane în raza de lucru a ma şinii
de tuns
11. Clasa a II-a de protec ţie
12. Nu apropiaţii mâinile şi picioarele de elementele care taie!
13. Atenţie - risc de lezare a mâinilor, de tăiere a degetelor
14. Utilizare la exteriorul încăperilor
15. Atenţie: Pericol electric.
16. Menţine cablul de alimentare departe de elementele tăietoare
17. Nu atingeţi elementele în mişcare ale maşinii
CONSTRUCIA I UTILIZAREA
Maşina ele
ctrică de tuns iarba este un utilaj de tip manual cu clasa a
II-a de izolare. Ea este acţionată de un motor c u colector monofazat
de curent alternativ. După montarea unei apărători suplimentare
frontale cu roţi pentru depla sare, trimmerul poate lucra folosind
firul tăietor sau un cuţit cu trei dinţi. Aceste tipuri de utilaj sunt
concepute executarea de lucrări în grădina ca
sei. Trimmerul a
fost proiectat pentru tunderea ierbii la marginile sau în colţurile
peluzelor și pajiştilor de flori. Maşina de tuns iarba este un utilaj
destinat exc lusiv pentru utilizare privată.
Este interzisă folosirea utilajului neconform cu destinaia
prevăzută.
DESCRIEREA PAGINILOR CU IMAGINI
Numerotarea de mai jos se referă la la elementele maşinii prezentate
în paginile cu imagini ataşate la aceste instrucţiuni.
1. Mâner de bază
2. Conector
3. Buton de blocare a conectorului
4. C
ablu de limentare
5. Mânerul cablului
6. Inelul de blocare a tubului telescopic
7. Tub telescopic
8. Roată pentru deplasare
9. Apărătoaare posterioară
10. Obtura tor
11. Cap
12. Mâner a uxiliar
13. Piuliţa de blocare a mânerului auxiliar
14. Butonul de blocare a mânerului auxiliar
15. Şuruburi de fixare a apărătorii posterioare
16. Roată pentru margini
17. Arc
18. Glisor
19. C
arcasa bobinei
20. Fir tăietor
21. Capacul bobinei
22. Bobină cu fir tăietor
23. Apărătoare frontală
24. Prindere pentru apărătoare
25. Clemă
26. Capacul ejecţiei
27. Sac pentru iarbă
28. Cuţit cu trei dinţi
29. Muchie tăietoare metalică
* Pot exista diferenţe între imagine și produs.
OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH
NOTĂ
AVERTISMENT
MONTAJ / SETARE
INFORMAŢIE
ECHIPAMENT I ACCESORII
1. Apărătoare - 2 buc.
2. Şuruburi - 2 buc.
3. Glisor + arc - 1 set
4. Bobină cu fir tăietor - 1 buc.
5. Capacul bobiei - 1 buc.
6. Mâner auxiliar - 1 buc.
7. Roată pentru deplasare - 1 buc.
8. Cuţit cu trei dinţi - 1 buc.
9. Sac pentru iarbă - 1 buc .
10. Cheie specială - 1 bu
c.
PREGĂTIREA PENTRU LUCRU
MONTAJUL APĂRĂTORII POSTERIOARE
Este interzis lucrul cu maina de tuns iarba fără apărătoarea
posterioară montată.
• Aşezaţi apărătoarea posterioară (9) pe carcasa capului (11) ta k,
astfel încât cuplajul (a) apărătorii posterioare (9) să se găsească în
ghidajul său (fig. A).
• Apăsaţi apărătoarea posterioară (9) până se aude sunetul prinderii.
• Fixaţi apărătoarea posterioară (9) cu şuruburile de fixare a
apărătorii posterioare livrate (
15) fig. A).
