vetus® Installation manual BPPPJA - BPPJA - Proportional panel for bow and stern thruster
+
–
Pannello di controllo
Fusibile della tensione
di comando
CAN-bus di alimentazione
Terminatore
Connessione del
motore elettrico
Cavo di connessione
Cavo di connessione
12 V
3 Installazione
3.1 Collegamento dei cavi di alimentazione dei
comandi
• Montare il pannello di controllo in posizione sulla plancia. Ci de-
vono essere almeno 150 mm di spazio libero dietro il pannello.
• Praticare un foro della dimensione corretta e montare il pannello.
Vedere le dimensioni principali a pagina 72
+
–
12 V
Pannello di controllo
Cavo di connessione
Fusibile della tensione
di comando
CAN-bus di alimentazione
Terminatore
Hub
Connessione del motore elettrico
Cavo di connessione
+
–
+
–
3
3
M
7
M
7
12 V
12 V
12 V
12 V 12 V
+
–
+
–
+
–
3
M
7
3
M
7
3
M
7
attenzione
Il CAN-bus è una catena a cui sono collegati l’elica di prua ed i pan-
nelli.
Tutti i tipi BOWPRO A,
tranne BOWA0571, BOWA0761
Tutti i tipi BOWPRO B
+ BOWA0571, BOWA0761

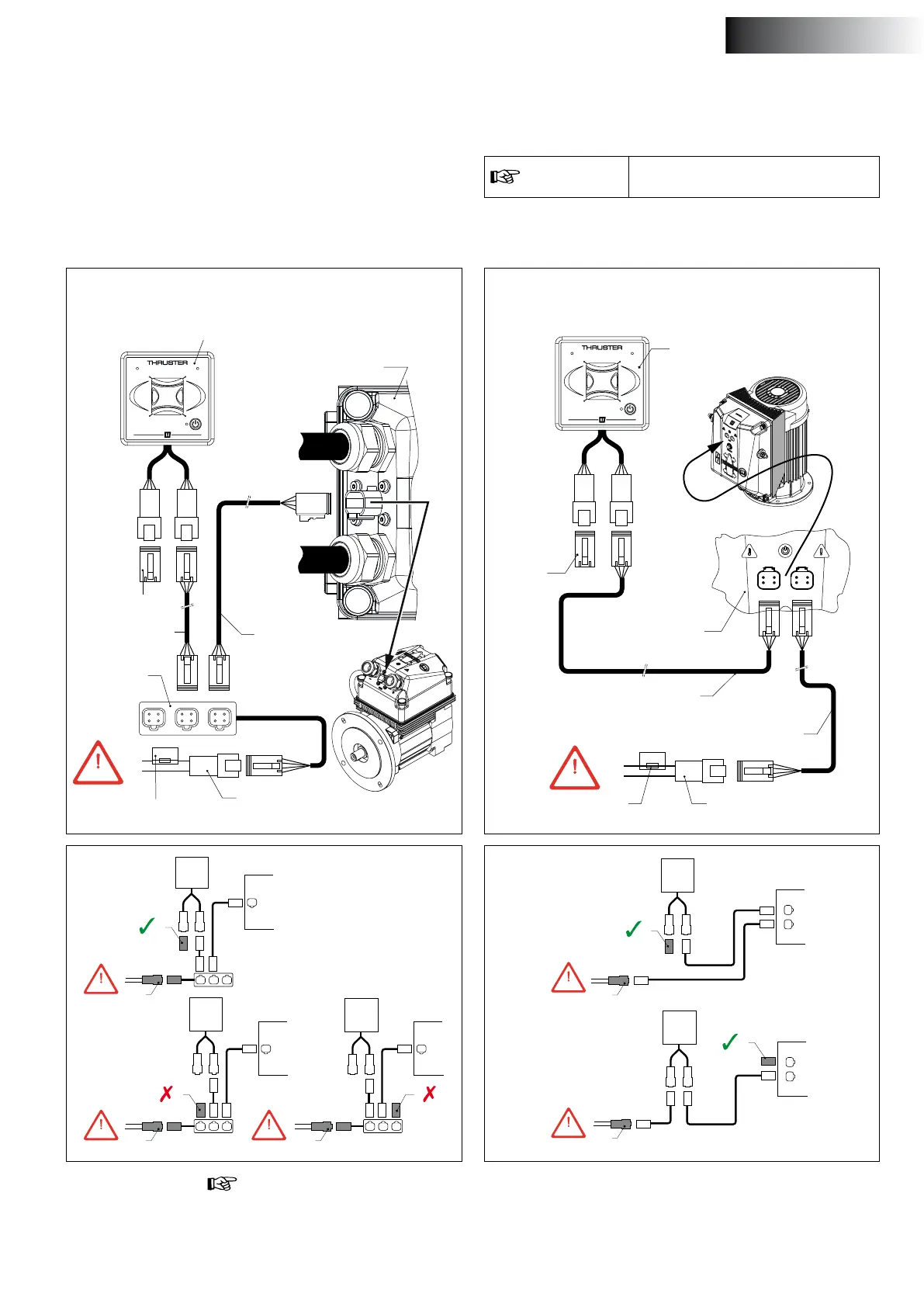

• Collegare il pannello come mostrato nello schema.
atención
L'alimentazione CAN-bus deve essere
sempre collegata ad una linea a 12 Volt.
Fare riferimento al rispettivo manuale di installazione dell'elica di
prua e/o dell'elica di prua per i diagrammi CAN BUS.
Ad una estremità della catena deve essere collegata l’alimentazio-
ne (3) ed all’altra estremità deve essere collegato il terminatore (7)!
