66251780 - V1.1 - 30/04/19
- 5 -
Serie 4000
Art.4901 - Istruzioni di installazione
A B
C

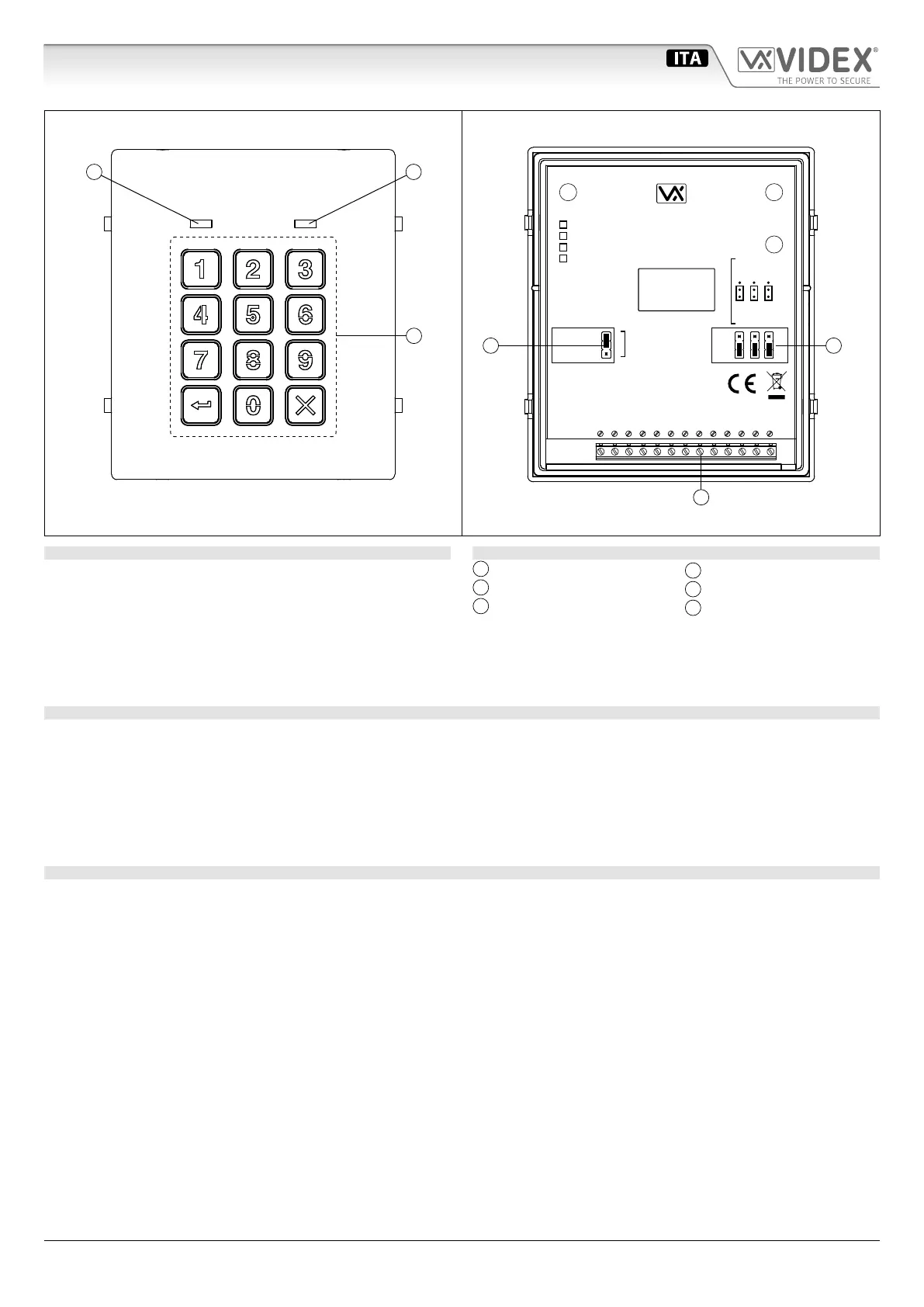

Fig. 1 Fronte
MOV
NO1 NC1
NO2 NC2
NO3 NC3
SW2
SW1
NC2
NO2
C2
NC3
NO3
C3
NC1
C1
+
NO1
Made in Italy
4901
STEEL
ALI
HIGH BRASS
MATTE
Note: Remove MOV
jumper completely
when using a relay to
trigger a gate controller.
A
B
JPL
ED
F
Fig. 2 Retro
DESCRIZIONE
Questo modulo presenta nella parte frontale una tastiera re-
troilluminata da 12 pulsanti (tasti da 0 a 9 più i tasti ENTER e
CLEAR) e 2 LED per le indicazioni di funzionamento. L’unità è
equipaggiata con 3 relé attraverso i quali è possibile abilitare
altrettanti servizi (apertura porta, apertura cancello ecc.) digitando il relativo codice segreto. Segnali acustici e visivi (LED frontali
rosso e verde) facilitano le operazioni di utilizzo e programmazione. Il modulo può essere impiegato singolarmente o in abbina-
mento ad altri moduli in sistemi citofonici/videocitofonici.
LEGENDA
A
LED verde
B
LED rosso
C
Tastiera retroilluminata
D
Jumper JPL
E
Jumper MOV
F
Morsetteria di connessione
CARATTERISTICHE PRINCIPALI
3 relé con contatti C, NC, NO (24Vac/dc – 5A max);
3 Codici programmabili (uno per ogni relé);
Ciascun relé può essere programmato per l’attivazione temporanea (01..99 secondi) o per il funzionamento a commutazione;
2 Ingressi (attivo basso) per comandare direttamente i relé 1 e 2;
Menù di programmazione protetto da un codice segreto programmabile;
Segnali acustici e visivi durante il funzionamento;
LED di illuminazione tastiera.
NORME GENERALI D’INSTALLAZIONE
Per eseguire una corretta installazione è necessario impiegare esclusivamente parti VIDEX, seguire con scrupolo quanto indicato
negli schemi di collegamento e tenere presenti le norme generali d’installazione:
Realizzare gli impianti secondo le vigenti normative nazionali ed in ogni caso si consiglia di prevedere, per i conduttori dell’im-
pianto, una canalizzazione distinta da quella della linea elettrica (vedi paragrafo seguente per il collegamento alla linea elettrica
e l’installazione dell’alimentatore);
Impiegare conduttori con sezioni tali da avere:
resistenza complessiva inferiore a 10 Ohm per quelli della linea fonicae di comando;
resistenza complessiva inferiore a 3 Ohm per quelli della serratura edi alimentazione;
Vericare le connessioni prima di dare alimentazione all’impianto;
Alimentare l’impianto ed eseguire il collaudo vericandone tutte le funzioni.
Art.4901 Modulo tastiera digitale
