6
Fahrtrichtung
Fahrtrichtung
viessmann
4-fach-Blinkgerät 5065
16 V ~bn
1
ge
ge
4
32
Zeitrelais
Viessmann
5207
Start
↓
Verzögerung
AusEin
0 3
Minuten
0 3
Minuten
bnge 16 V~
Ein
on
Ein
on
„Start“
5207
5065
„0“
Sekundär
0-10-16 V~
16 V
Primär
230 V~
Gefertigt nach
VDE 0570
EN 61558
Lichttransformator
5200
Nur für trockene Räume
Primär 230 V 50 - 60 Hz
Sekundär max. 3,25 A52 VA
ta 25°CIP 40
10 V
0 V

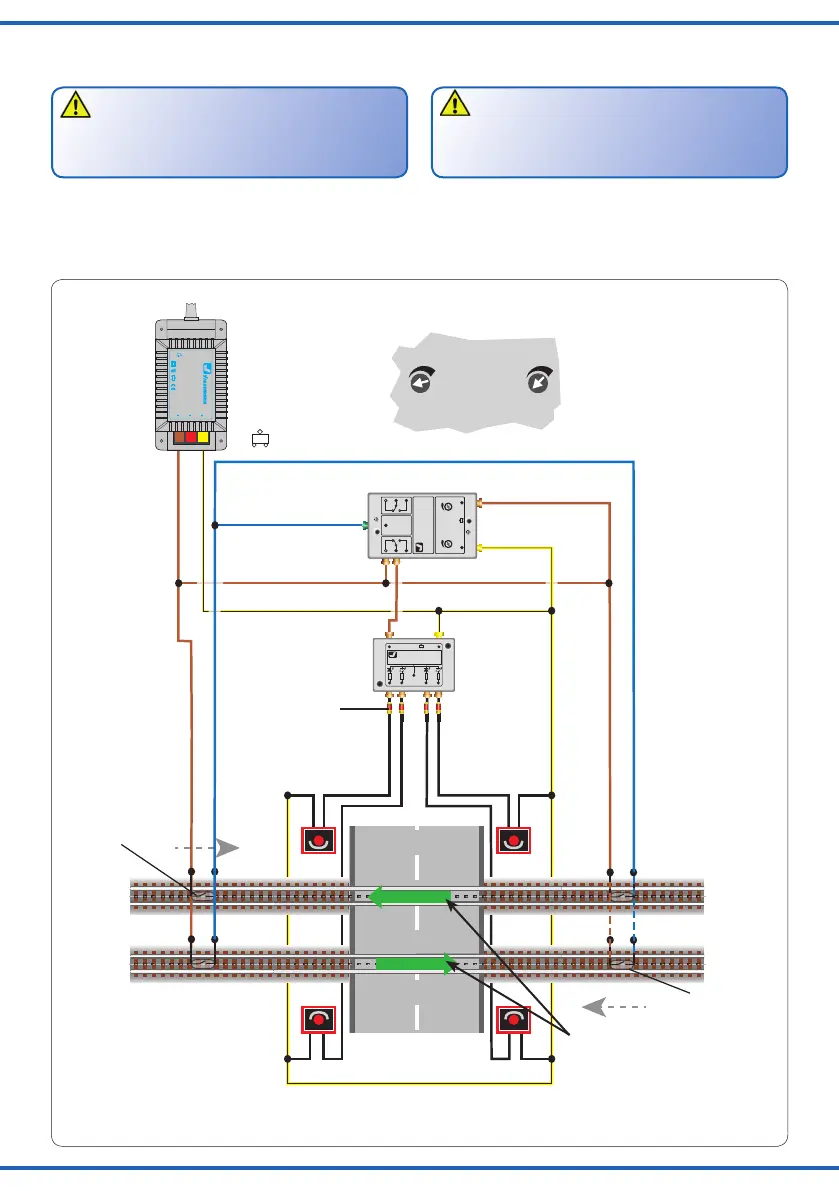

Fig. 5Abb. 5
4.5 Steuerung von blinkenden
Andreaskreuzen
Hinweis!
Für Zweirichtungsverkehr ist jeweils von beiden Seiten
jedes Gleises ein Schaltkontakt vor dem Bahnübergang
zu platzieren (siehe gestrichelte Kontakte).
Die in Abb. 5 gezeigte Schaltung kann auch auf Strecken
mit mehreren Gleisen übertragen werden. Pro zusätzlichem
Gleis sind ein bzw. zwei weitere Schaltkontakte erforderlich.
Alle Schaltkontakte sind dann parallel zu schalten (ein Pol
jedes Schaltkontaktes an “0”, der andere Pol an “Start”).
4.5 Controlling of ashing St. Andrew´s
crosses
Hint!
For operation in two directions on one track you need
a switching contact on both sides in front of the level
crossing (please see the dotted contacts).
The circuit shown in g. 5 can also be transmitted to lines
with several tracks. For each additional track you need
one resp. two additional switching contacts. All switching
contacts have to be connected in parallel (one pole of
each track contact to “0”, the other pole to “Start”).
Verzögerung
AusEin
0
Minuten Minuten
0 33
direction of travel
16 V AC~
z. B. / e. g. 5200
blau
blue
braun
brown
braun
brown
gelb / yellow
braun / brown
blau
blue
gelb / yellow
gelb
yellow
braun / brown
blau / blue
blau / blue
Nur bei Zwei-
richtungsver-
kehr erforder-
lich!
Only neces-
sary for two
direction
operation!
Nur bei Zwei-
richtungsver-
kehr erforder-
lich!
Only neces-
sary for two
direction
operation!
Widerstände von den
Andreaskreuzen.
Resistors of the
St. Andrew‘s crosses.
ca. 20 Sekunden
Einschaltverzögerung
approx. 20 seconds
switching-on delay
