Viessmann Digital 2 4554 - Page 11

11

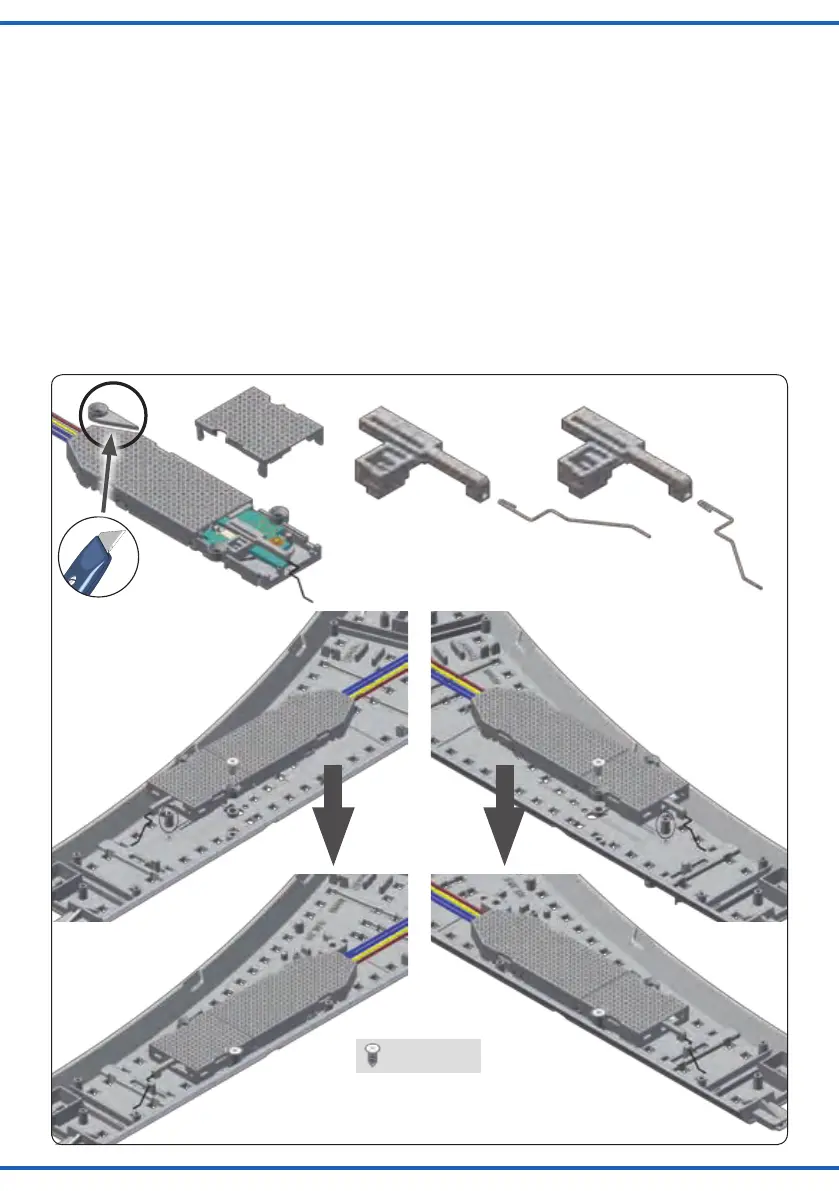

Fig. 12
Abb. 12
12.1
12.2 rechts / right 12.3 links / left
2,2 x 6 mm
Roco GeoLine
Hebel: 4 und 5
Montage: in Bettung
1. Stecken Sie den Draht gemäß Abbildung in den He-
bel. Achten Sie auf Links- bzw. Rechtsweiche.
2. Montieren Sie den Hebel gemäß Abb. 12.1 im Wei-
chenantrieb und verschließen Sie anschließend das
Gehäuse wieder.
3. Entfernen Sie den Befestigungsring und die Träger-
platte (Abb. 12.1) mit einem scharfen Messer.
4. Bringen Sie die Weiche in die zum Antrieb passende
Stellung (Der Hebel des Weichenantriebs muss in den
Hebel der Weiche greifen).
5. Montieren Sie den Antrieb neben der Weiche (Abb.
12.2und12.3)undxierenSieihnmiteinerpas-
senden Distanzhülse und Schraube 13.
Rechtsweiche
turnout right
Linksweiche
turnout left
Roco GeoLine
Lever: 4 and 5
Mounting: Into bed of ballast
1. Put the steal wire (5) into the lever (see gure 12.1).
Observe if it is a left or right turnout.
2. Mount lever 4 as shown in gure 12.1 into the switch
motor. After mounting the lever, close the casing with
the cover.
3. Cut off the plate and fastening ring beside the cable
output with a sharp knife as shown in gure 12.1.
4. Bring the turnout into the corresponding position of the
switch motor (the lever of the switch motor has to get
connected with the lever of the turnout).
5. Mount the switch motor beside the turnout as shown
in gures 12.2 and 12.3. Fix the switch motor with a
screw nr. 13. Use the distance roll!
