7.1 Általános rész
● A gépet az összes leírt munkálat
elvégzéséhez a gépet vízszintes, sík,
szilárd talajra kell helyezni.
7.2 A tolókar felszerelése
(MB 4 R, MB 4 RT)
● Helyezzük a védőhüvelyeket (E)
a hosszú oldalukkal befelé a tolókar
felső részére (1).
● Tartsuk a tolókar felső részét (1) a
tolókar alsó részéhez (2), majd toljuk át
a csavarokat (C) belülről kifelé a
furatokon (3).
● Csavarjuk rá a gyorsan állítható
rögzítőkarokat (D) a csavarokra (C) (a
csavarokból körülbelül egy menetnyi
álljon ki), majd hajtsuk fel a
rögzítőkarokat.
● Ellenőrizzük a felszerelés
megfelelőségét:
A gyorsan állítható rögzítőkarokat (D)
annyira kell meghúzni, hogy szorosan a
tolókarhoz illeszkedjenek, és a tolókar
felső része szorosan rögzüljön a tolókar
alsó részében.
Ha a tolókar rögzítése nem elég szoros,
vagy a gyorsan állítható rögzítőkarok
illeszkedése nem megfelelő, akkor
nyissuk fel a gyorsan állítható
rögzítőkarokat, és befelé vagy kifelé
csavarásukkal állítsuk be a megfelelő
rögzítettséget.

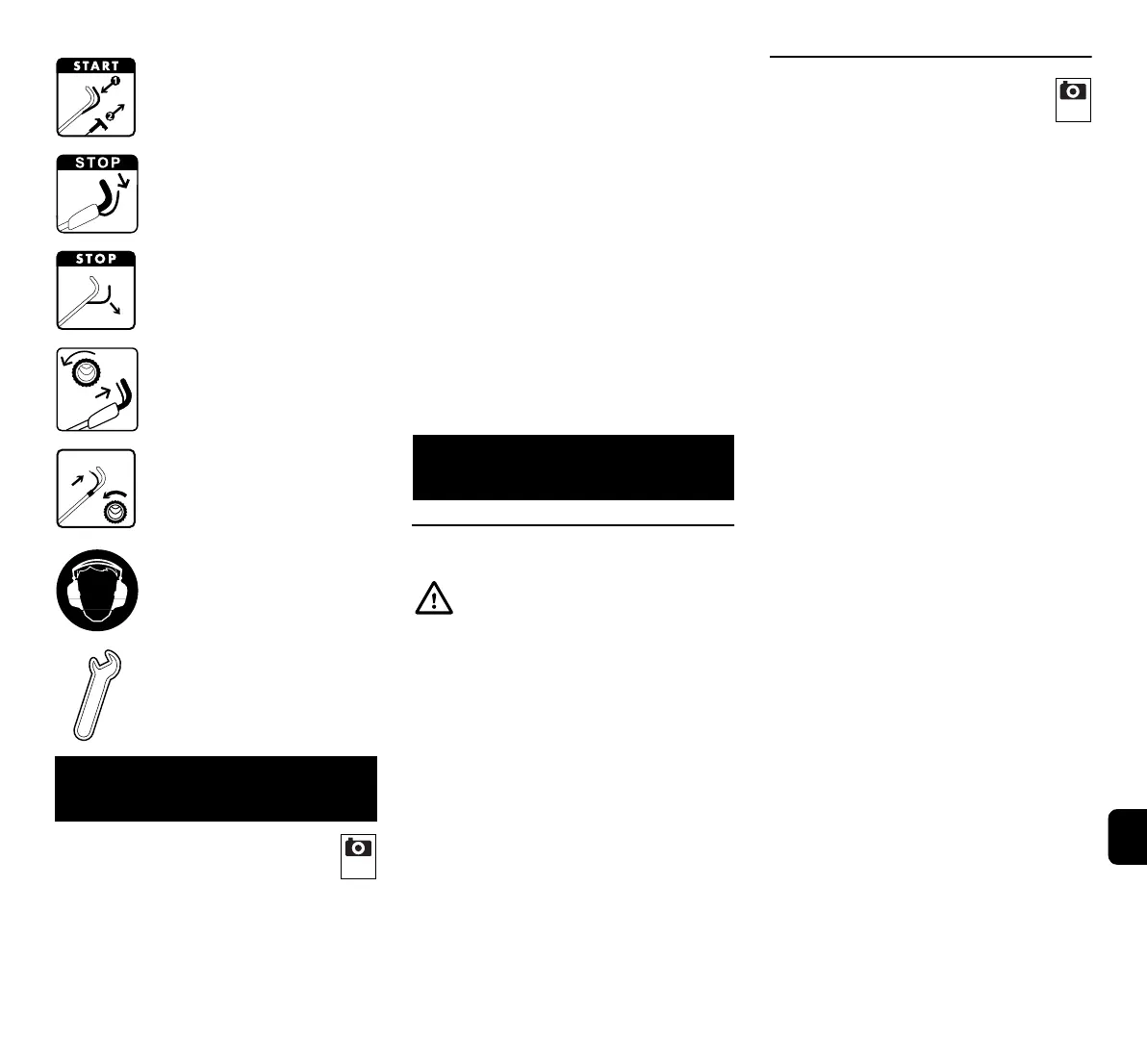

MB 4 RTP:
Indítsuk be a benzinmotort.
MB 4 R, MB 4 RT:
Állítsuk le a benzinmotort.
MB 4 RTP:
Állítsuk le a benzinmotort.
MB 4 RT:
Kapcsoljuk be a
kerékhajtást.
MB 4 RTP:
Kapcsoljuk be a
kerékhajtást.
MB 4 RTP:
Munka közben viseljünk
hallásvédőt.
A szervizelési pozíció
jelölése a
rögzítőszegmensen.
(Ö 12.1)
6. Szállítási terjedelem
Poz. Megnevezés db
A Alapgép tolókarral 1
B Kábelkapocs 2
2
− Használati utasítás 1
− A benzinmotor használati
utasítása
1
MB 4 R, MB 4 RT
C Kapupántcsavar 2
D Gyorsan állítható rögzítőkar 2
E Védőhüvely 2
MB 4 RTP
F Kapupántcsavar 2
G Biztosító alátét 2
H Önbiztosító anya 2
I Védőhüvely 2
7. A gép összeszerelése
Sérülésveszély
Tartsuk be „A biztonság
érdekében“ fejezetben foglalt
biztonsági tudnivalókat (Ö 4.).
Poz. Megnevezés db
3
