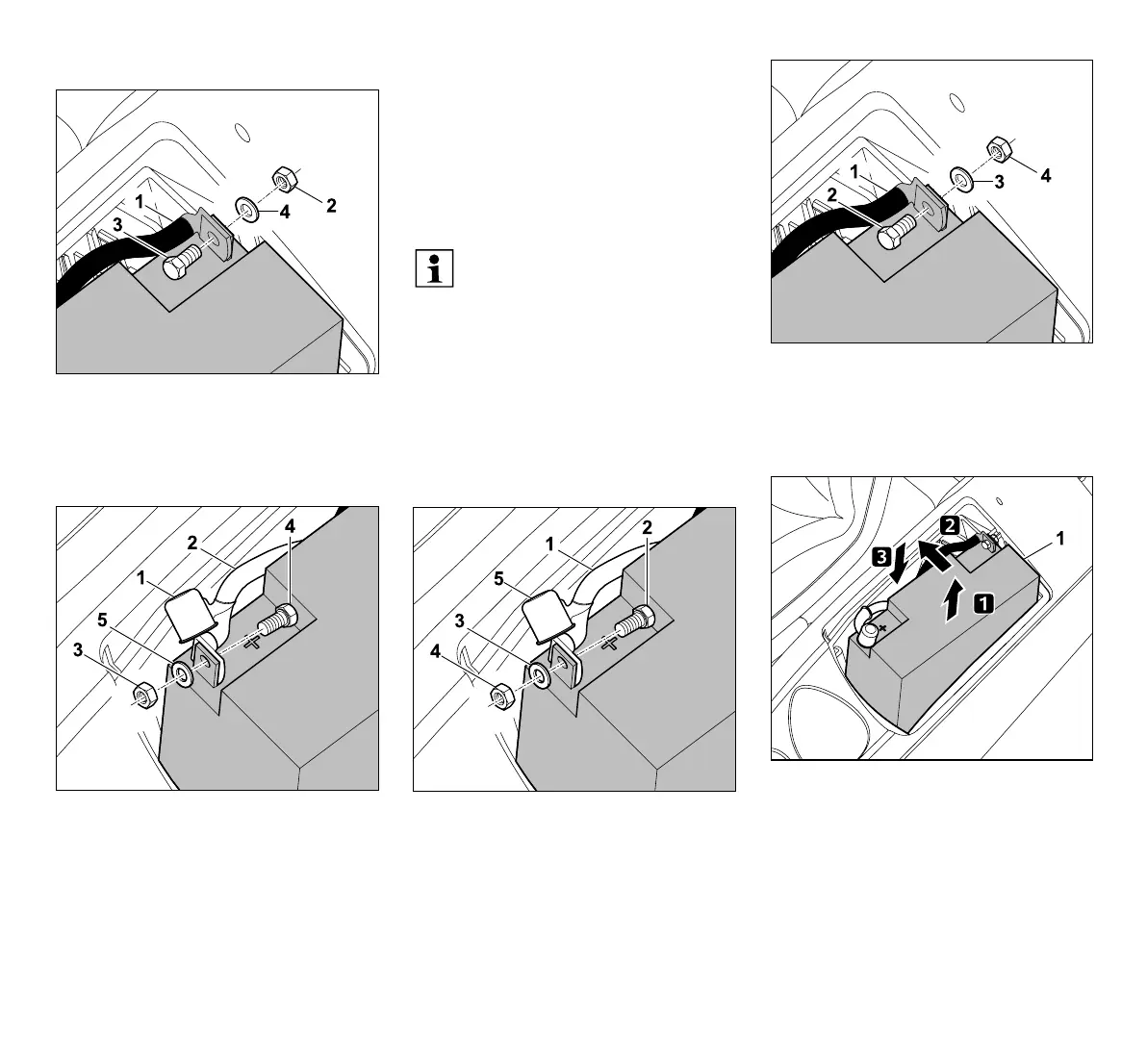

Separar a bateria:
Separe o cabo preto (1) do pólo
negativo (–) da bateria; para o fazer,
desenrosque a porca (2) com a ajuda de
duas chaves de parafusos SW8 e retire o
parafuso (3) e a anilha (4).
Retire a tampa (1). Separe o cabo
vermelho (2) do pólo positivo (+) da
bateria; para o fazer, desenrosque a
porca (3) com a ajuda de duas chaves de
parafusos SW8 e retire o parafuso (4) e a
anilha (5).
● Se necessário, retire a bateria.
● Enrosque novamente os parafusos, as
anilhas e as porcas nos pólos da
bateria para os manter guardados.
● Se necessário, arrume corretamente os
dois cabos de ligação no
compartimento da bateria e feche-a.
(Ö 15.18)
Ligar a bateria:
● Coloque a bateria na posição de
montagem.
● Se necessário, remova os parafusos,
as anilhas e as porcas da bateria.
Fixe o cabo vermelho (1) no pólo
positivo (+) da bateria com o parafuso (2),
a anilha (3) e a porca (4).
Aperte a união roscada com o auxílio de
duas chaves de bocas SW8 com 4 - 5Nm.
Passe a tampa (5) totalmente por cima da
união roscada.
Fixe o cabo preto (1) no pólo negativo (–)
da bateria com o parafuso (2), a anilha (3)
e a porca (4).
Aperte a união roscada com o auxílio de
duas chaves de bocas SW8 com 4 - 5Nm.
Eleve a bateria (1) e incline ligeiramente
para dentro. Coloque a bateria com
cuidado e preste atenção para ambos os
cabos de ligação ficarem corretamente
inseridos no compartimento da bateria.
● Feche o compartimento da bateria.
(Ö 15.18)
Antes da montagem, verifique o
estado de carga da bateria.
Se tiver uma tensão inferior a
11,5 V, recarregue a bateria com
um carregador de baterias
adequado ainda antes da
montagem.
