Vimar 02900.1 User Manual

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400591D0 03 1911
15
20
25
30
35
10
6 mm
VIMAR SPA
VIALE VICENZA 14
36063 MAROSTICA VI
ITA LY
02900.1
-T40
NC NOC
5(2)A
1.C
240V~ 50/60Hz
Pompe di circolazione, bruciatori, elettrovalvole
Circulation pumps, burners, solenoid valves
Pompes de circulation, brûleurs, électrovannes
Bombas de circulación, quemadores, electroválvulas
Umwälzpumpen, Brenner, Magnetventile
Αντλίες κυκλοφορίας, καυστήρες, ηλεκτροβαλβίδες

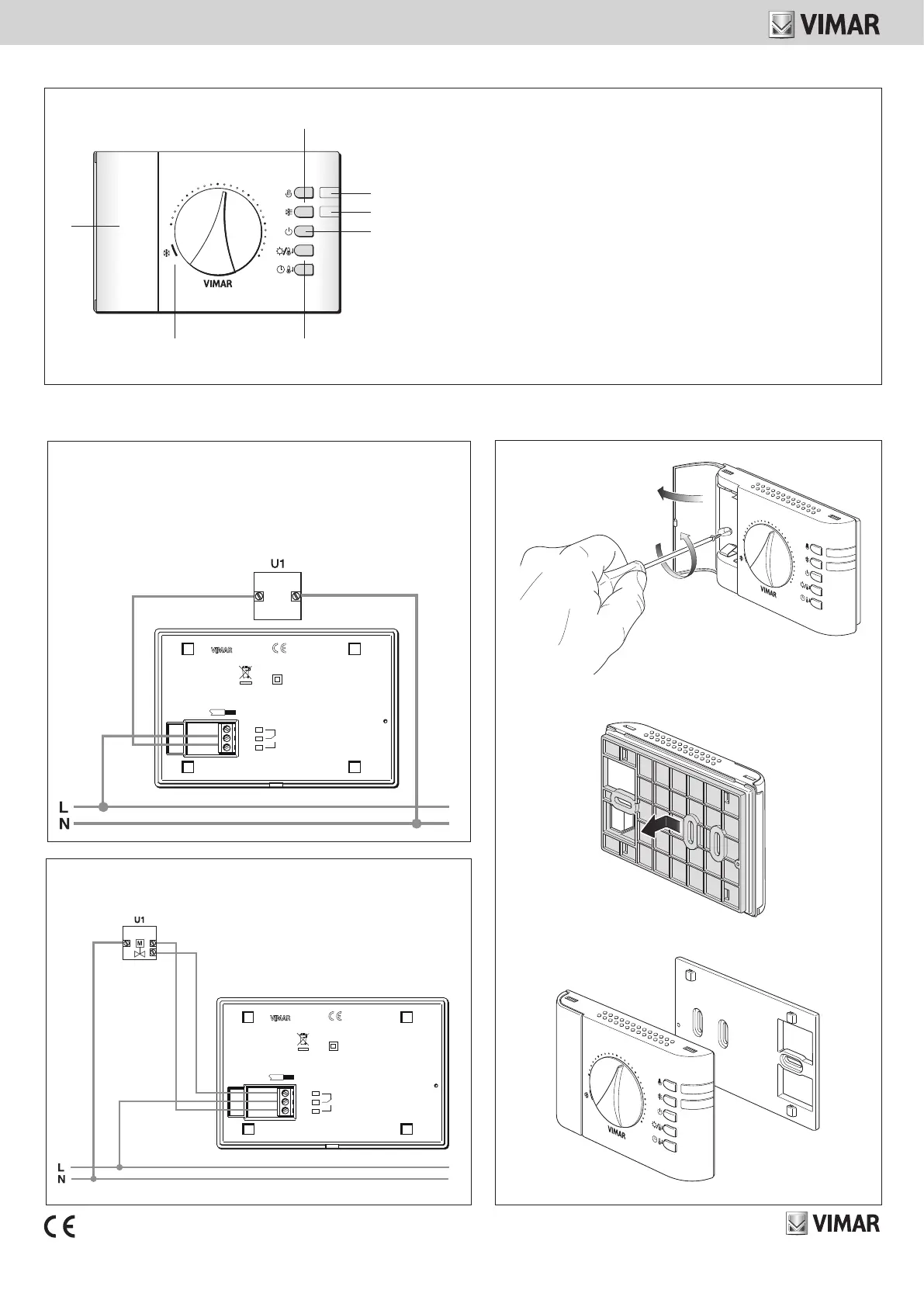

COLLEGAMENTI • CONNECTIONS • BRANCHEMENTS
CONEXIONES • ANSCHLÜSSE • ΣΥΝΔΕΣΕΙΣ
VISTA FRONTALE • FRONT VIEW • VUE DE FACE • VISTA FRONTAL • FRONTANSICHT • ΜΠΡΟΣΤΙΝΗ ΠΛΕΥΡΑ
B C
A
F
A: Vano batterie - Battery compartment - Compartiment piles
Compartimento de las pilas - Batteriefach -
Χώρος μπαταριών
B: Funzione antigelo - Antifreeze function - Fonction antigel
Función antihielo - Funktion Frostschutz -
Λειτουργία προστασίας από τον παγετό
C: Pulsanti per risparmio energetico - Economy buttons - Boutons pour l’économie d’énergie
Pulsadores para ahorro energético - Tasten für Energiesparen -
Κουμπιά για εξοικονόμηση ενέργειας
D: Pulsante ON/OFF - ON/OFF button - Bouton ON/OFF
Pulsador ON/OFF - ON/OFF Taste -
Κουμπί ON/OFF
E: Led BLU per CONDIZIONAMENTO - Blue LED for AIR CONDITIONING
Led BLEUE de CLIMATISATION - Led AZUL para AIRE ACONDICIONADO
Blaue LED für KLIMAANLAGE -
Μπλε ΛΥΧΝΙΑ LED για ΚΛΙΜΑΤΙΣΜΟ
F: Led AMBRA per RISCALDAMENTO - AMBER LED for HEATING
Led JAUNE de CHAUFFAGE - Led ÁMBAR para CALEFACCIÓN
OCKERFARBENE LED für HEIZUNG -
ΠΟΡΤΟΚΑΛΙ ΛΥΧΝΙΑ LED για ΘΕΡΜΑΝΣΗ
G: Pulsanti modalità di funzionamento (RISCALDAMENTO/CONDIZIONAMENTO)
Operating mode buttons (HEATING/AIR CONDITIONING)
Boutons modes de fonctionnement (CHAUFFAGE/CLIMATISATION)
Pulsadores modo de funcionamiento (CALEFACCIÓN/AIRE ACONDICIONADO)
Tasten der Betriebsart (HEIZUNG/KLIMAANLAGE)
Κουμπιά τρόπου λειτουργίας (ΘΕΡΜΑΝΣΗ/ΚΛΙΜΑΤΙΣΜΟΣ)
6 mm
VIMAR SPA
VIALE VICENZA 14
36063 MAROSTICA VI
ITA LY
02900.1
-T40
NC NOC
5(2)A
1.C
240V~ 50/60Hz
Valvole motorizzate - Motorized valves - Vannes motorisées
Válvulas motorizadas - Motorisierte Ventile - Μηχανοκίνητες βαλβίδες
CHIUDE-CLOSES-FERMÉE-CERRAR-SCHLIESSEN-ΚΛΕΙΣΙΜΟ
APRE-OPENS-OUVERTE-ABRIR-ÖFFNEN-ΑΝΟΙΓΜΑ
E
D
G
INSTALLAZIONE • INSTALLATION • INSTALLATION
MONTAJE • INSTALLATION • ΕΓΚΑΤΑΣΤΑΣΗ
1.
2.
3.
20
15
10
25
35
30
20
15
10
25
35
30

Vimar 02900.1 Specifications

General

Certification	CE, EAC, UKCA, Direttiva RAEE
Product color	White
International Protection (IP) code	IP20
Quantity per pack	1 pc(s)
