6
RS16.P

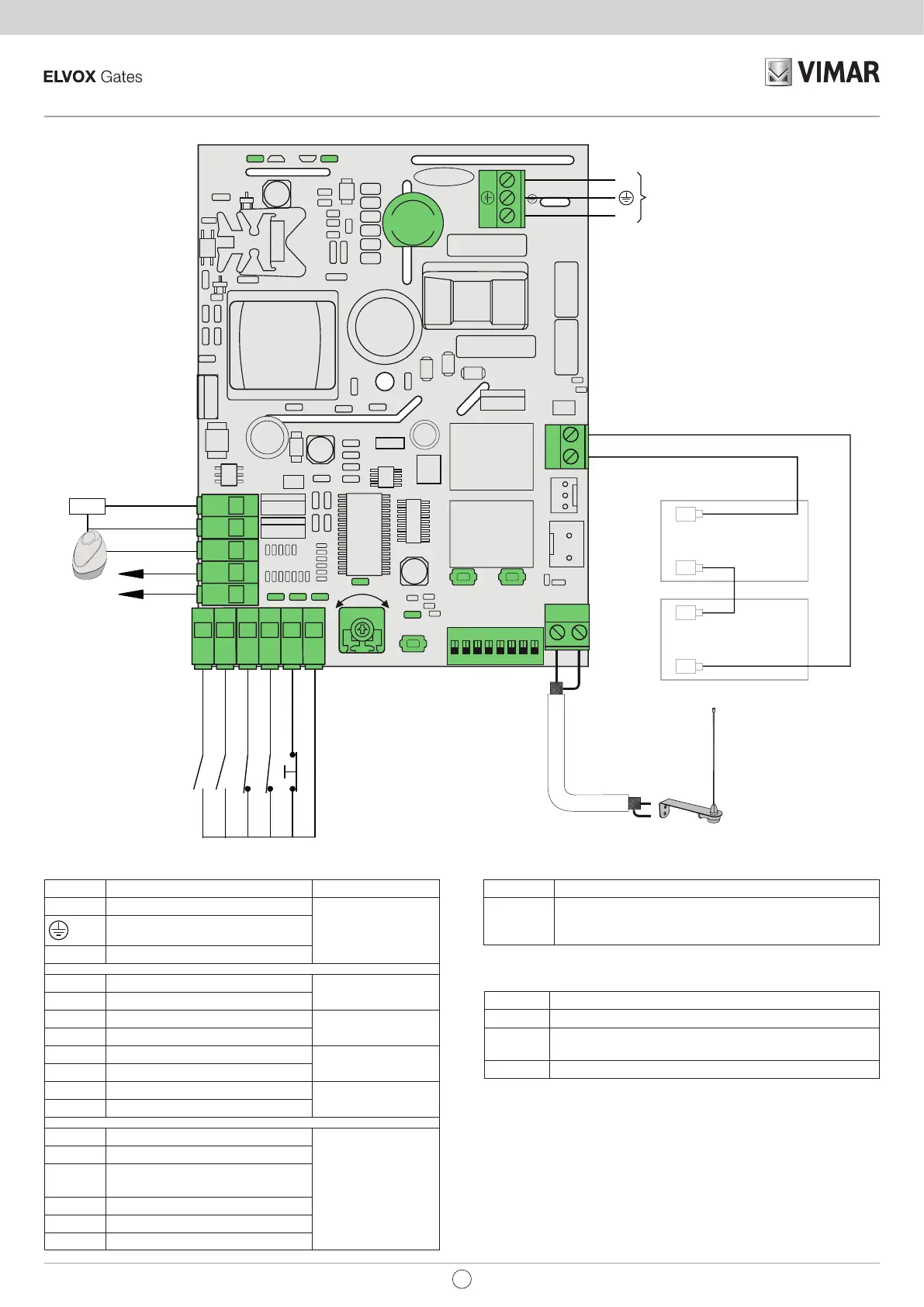

Fonctions du bornier :
Borne Description Données nominales
N Neutre
120 ÷ 230 Vca
Terre
L Phase
17 Positif voyant portail ouvert
24 Vdc, 120 mA
0 Négatif accessoires
11 Positif clignotant
24 Vdc, 10 W
0 Négatif accessoires
1 Positif accessoires
24 Vdc, 300 mA
0 Négatif accessoires
+B Positif batterie d'urgence
-B Négatif batterie d'urgence
51 Pas à pas (NO)
52 Piéton (NO)
62
Cellule photo-électrique en
fermeture (NF)
63 Cellule photo-électrique (NF)
61 Arrêt (NF)
99 Commun entrées
Fonctions du variateur :
Variateur Description
MOT Force moteur
(tourner le variateur dans le sens des aiguilles d'une
montre pour augmenter la puissance)
Fonction des touches :
Touche Description
PRG Touche de programmation de la course
MRX Touche de programmation et d'eacement des
radiocommandes
51 Touche de commande pas à pas
PED
P. P.
PHC
PH
STOP
COM
SCA
24V+
24V-
24V-
BLINK+
SCA+
ON
12
345678
N
N
F
-
+
L
SW1 SW2
PHC PHO STP
MRX
PWR
51
PRGMRX
+B
-B
-B
+B
ANT
_
ANT
_
MOTOR
ENCODER
51
52
62
63
61
99
17
0
11
1
0
5x20
T 1.6 A
L
N
230 Vac
120 Vac
-+
-+
12 Vdc
1,3Ah
12 Vdc
1,3Ah
FR
