Vimar Elvox 559A User Manual

6
-
10
13
11
12
V123
6
8
9
7
4
5
3
M
1
2
V1
V2
V
123
V1M1 M2V2
PRI
B
1C2 32
A
65S
C
B
CH56S
L1
A
AM6+S 5 87+T-S1O15 C1
8
D
M
-
+T
V
6
7
5
CH
CH
ELVOX
RETE-MAINS
RÉSEAU-NETZ
RED-REDE
ALIMENTATORE-POWER SUPPLY
ALIMENTATION-NETZGERÄT
ALIMENTADOR Art. 6681
N.B.
In caso di ronzio sulla fonica spo-
stare il commutatore “A-B” situato
sotto il coperchio in posizione “A”.
If a humming sound is detected on
the phonic line, set slide switch “A-
B” under the cover to position “A”.
en cas de bourdonnement sur la
ligne phonique déplacer le commuta-
teur “A-B”, situé sous le couvercle,
sur la position “A”.
Ist bei der Audioverbindung ein
Brummton zu hören, muß der Schie-
beschalter “A-B” unter dem Gehäu-
sedeckel in Position “A” gebracht
werden.
En caso de zumbido en la fónica de-
splazar el conmutador “A-B” que se
encuentra debajo de la tapa en la po-
sición “A”.
No caso de ruído na linha audio
mudar o comutador “A-B” situado na
tampa para a posição “A”.
A- Targa per videocitofono serie 8000
8000 series video door entry panel
Plaque de rue vidéo série 8000
Video-Klingeltableau der Baureihe 8000
Placa vídeo serie 8000
Botoneira video série 8000
B- Pulsante supplementare serratura
Additional push-button for lock
Poussoir supplémentaire gâche
zusätzliche Türöffnertaste
Pulsador suplementario cerradura
Botão suplementar de trinco
C- Serratura elettrica
Electric lock
Gâche électrique
Elektrischer Türöffner
Cerradura eléctrica
Trinco eléctrico 12V~
D- Telecamera con posto esterno
Camera with speech unit
Caméra avec micro et haut-parleur
Kamera mit Außenstelle
Cámara con aparato externo
Telecâmara com posto externo
Art. 559A
L1-Modulo LED targa
Led module for entrance panel.
Module LED pour plaque de rue
LED-Modul für Klingeltableau.
Módulo Led para placa.
Módulo LED para botoneira.
(10 moduli LED max.)
30 moduli LED con Art. M832
40 moduli LED con Art. 0832/030
CAVO - CABLE
CÂBLE - KABEL
CABLE - CABO
Art. 0061/001 - 0061/003

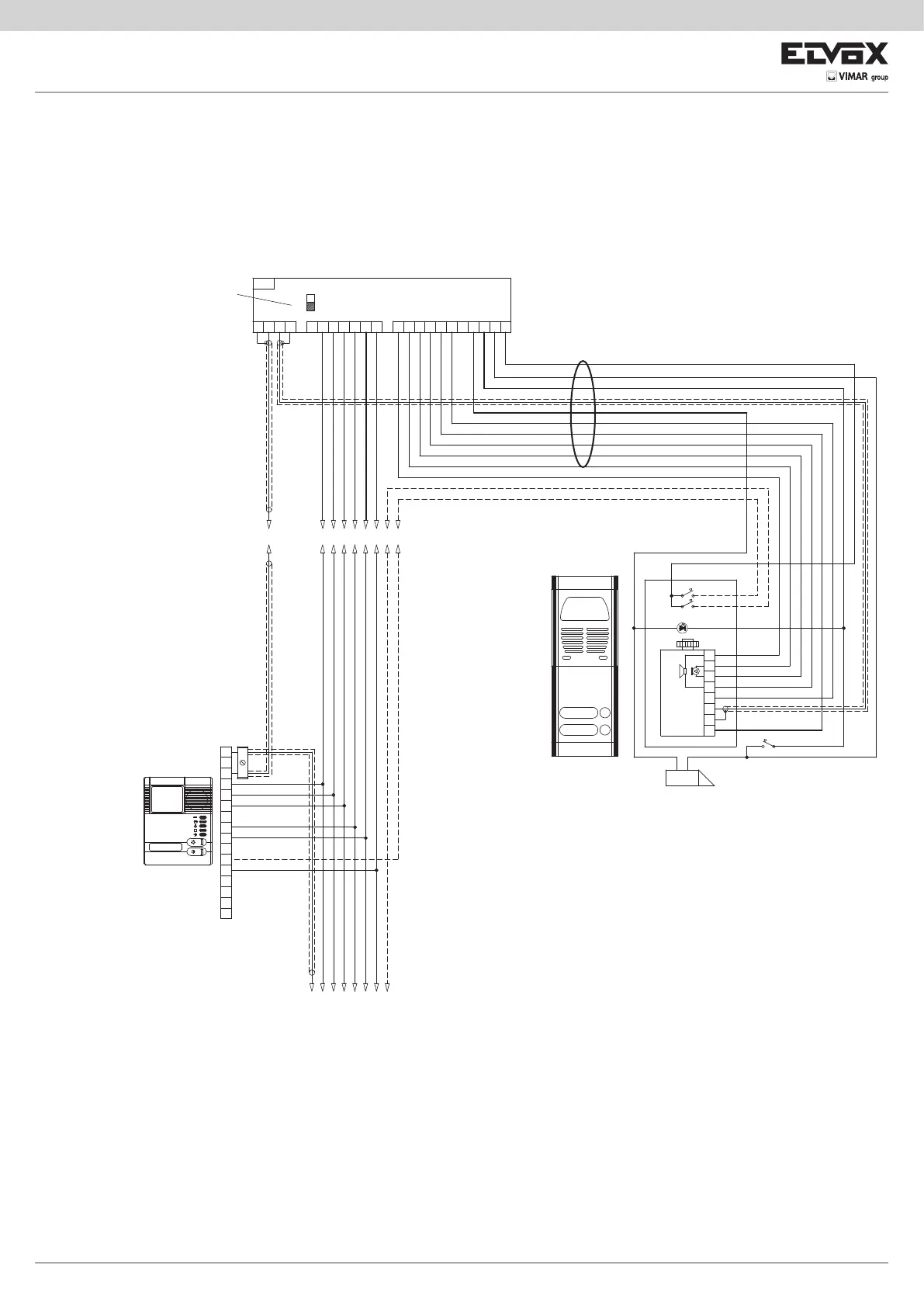

IMPIANTO DI VIDEOCITOFONO MONO-PLURIFAMILIARE A VIVA VOCE
SINGLE AND MULTI RESIDENCE VIDEO DOOR ENTRY SYSTEM WITH OPEN VOICE
PORTIER VIDÉO MONO ET PLURI-FAMILIAL À VIVE VOIX
VIDEO-TÜRSPRECHANLAGE FÜR EIN UND MEHR FAMILIENHAUSER MIT FREISPRECHEINRICHTUNG
INSTALACIÓN DE VÍDEO PORTERO PARA UNA O VARIAS FAMILIAS CON VIVA VOZ BICANAL
INSTALACÄO DE VIDEO PORTEIRO ALTA VOZ BICANAL PARA UNA OU VÁRIAS FAMILIAS
MONITOR
MONITEUR
ART. 5651
Montante
Cable riser
Steigleitung
Montant
Montante
Coluna mon-
