PRINCIPIO DI FUNZIONAMENTO
L’impianto videocitofonico senza cavo coassiale è stato progettato per ridurre i tempi di montaggio e conseguentemente di installazione delle apparec-
chiature; è adatto in particolare, nelle ristrutturazioni.
Per il collegamento sono sufficienti i cinque conduttori del vecchio impianto citofonico, cioè quattro comuni più un ritorno di chiamata, senza dovere uti-
lizzare il cavo schermato per il segnale video.
L’impianto è composto da una targa esterna con telecamera, posto esterno, un’alimentatore e uno o più monitor.
Quando si preme un pulsante della targa esterna, nell’abitazione corrispondente, è emesso un segnale sonoro; quasi istantaneamente appare sul mo-
nitor l’immagine di chi ha effettuato la chiamata. Alcuni diodi LED all’infrarosso per riprese in B/N, o a luce bianca per riprese a colori, incorporati nella
targa, illuminano il campo di ripresa. L’illuminazione all’infrarosso non è visibile all’occhio umano. L’utente, se lo desidera, può comunicare con l’esterno
alzando il microtelefono e, se lo ritiene opportuno, può azionare il pulsante apriporta: il tempo di eccitazione della serratura può essere cambiato da 0,5
a 30 secondi con il potenziometro P3.
N.B. L’azionamento del tasto serratura determina lo spegnimento completo dell’impianto.
Quando è trascorso il tempo prefissato, regolabile da 30 a 130 secondi con il potenziometro P1 posto nell’alimentatore, l’impianto si spegne automati-
camente. Se il visitatore preme il pulsante di un altro utente, il monitor precedentemente chiamato si spegne automaticamente senza attendere la fine
della temporizzazione. In fase di collaudo dell’impianto è possibile regolare il volume esterno al livello ottimale agendo sull’apposito trimmer “P2”. Per
l’accensione simultanea di due o più monitor è necessario installare un alimentatore Art. 6582 per ogni monitor supplementare o l’art. 6583 per più monitor.
Un circuito di blocco toglie l’alimentazione ai monitor in caso di sovraccarico o di cortocircuito della linea.
L’illuminazione dei pulsanti con targhette portanomi viene effettuata tramite l’uscita 0-15 presente sull’alimentatore: si possono collegare fino ad un
massimo di tre lampade (24V 3W); nel caso di targhe con più lampade di illuminazione si deve installare un trasformatore supplementare Art. M832 o
Art. 832/030.
CARATTERISTICHE TECNICHE DELL’ALIMENTATORE 6568
Alimentatore per impianti videocitofonici senza cavo coassiale; è composto da una custodia in materiale termoplastico grigio predisposto per montaggio
in quadri con barra DIN ad omega con un ingombro di 12 moduli oppure per fissaggio a parete tramite tasselli.
- Alimentazione: 230V c.a. 50 Hz (a richiesta alimentazioni diverse).
- Potenza massima assorbita: 60 VA.
- Alimentazione monitor: 18 V 0,8A c.c. ciclo intermittente (130 sec. ON, 130 sec. OFF).
- Alimentazione telecamera: 13 V. c.c. 0,3A ciclo intermittente (130 sec. ON, 130 sec. OFF).
- Uscite per illuminazione targa: 15V rettificati 0,25 A in servizio continuo (massimo 3 lampade 24V 3W).
- Portiere elettrico amplificato 1A intermittente 15V rettificati (30 sec. ON, 230 sec. OFF)
- Temporizzatore e dispositivo per la disinserzione automatica del monitor precedentemente inserito.
- Realizzazione su schede intercambiabili per assicurare una rapida manutenzione.
- Morsettiere estraibili.
- Dimensioni: 208x135x72 - Peso Kg. 1.4
-
Simbolo per la CLASSE II
Protezioni inserite nell’alimentatore:
- Avvolgimento primario trasformatore tramite PTC.
- 1° Avvolgimento secondario per alimentazione elettronica interna: fusibile F3,15AL 250V (F1).
- 2° Avvolgimento secondario per alimentazione serratura e chiamate elettroniche: fusibile F3,13AL 250V (F2).
- Protezione elettronica da sovraccarichi o cortocircuiti sul montante monitor.
- Protezione elettronica da sovraccarichi verso il posto esterno.
N.B. L’elettroserratura deve funzionare con ciclo intermittente in maniera tale che ad un periodo di lavoro corrispondano 5 periodi di riposo
pena il surriscaldamento del dispositivo di protezione (per periodo si intende il tempo di inserzione della serratura).

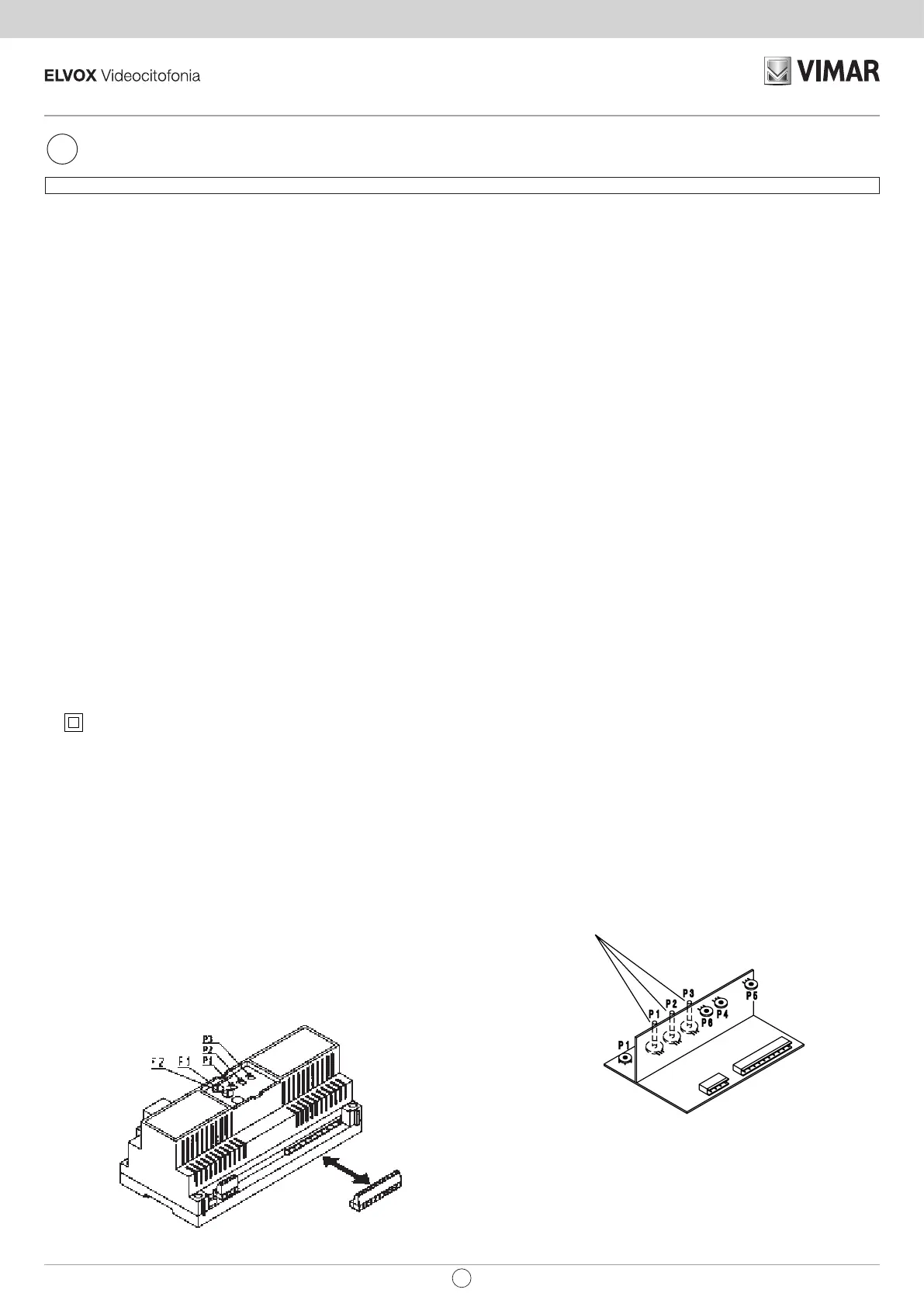

Morsettiere estraibili
REGOLAZIONI ESTERNE
P1 - Regolazione tempo di inserzione monitor e telecamera.
P2 - Regolazione volume posto esterno.
P3 - Regolazione tempo inserzione serratura elettrica.
REGOLAZIONI ACCESSIBILI DALL’INTERNO
P1- Tensione di alimentazione stabilizzata 18Vc.c.
(già tarata in fabbrica)
P4- Volume interno (già tarato in fabbrica)
P5- Regolazione soglia intervento serratura
(già tarata in fabbrica)
P6- Bilanciamento volume (già tarato in fabbrica)
TARATURE SCHEDA ALIMENTATORE ART.6568
Regolazioni esterne
Il manuale istruzioni è scaricabile dal sito www.vimar.com
IT
2
6568
IT
