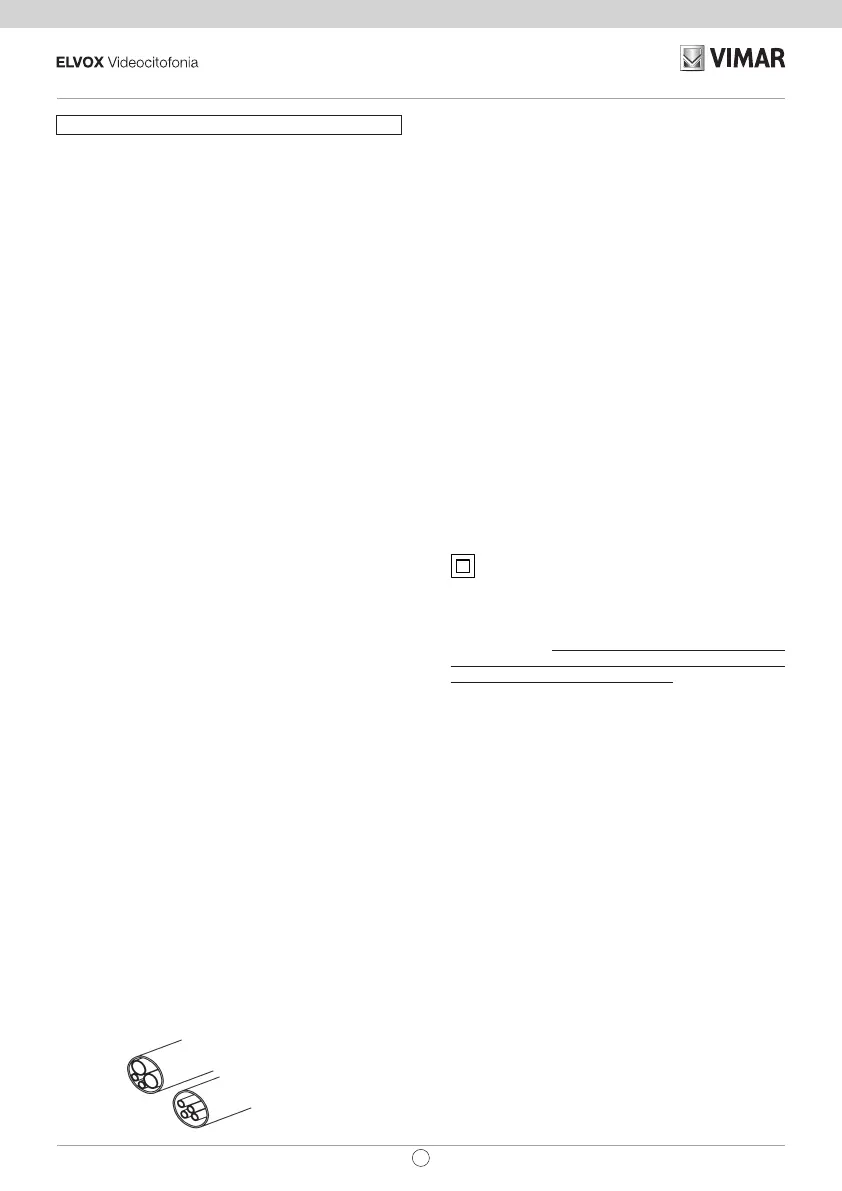

Tubazione cavi energia
Tubazione cavi DIGIBUS
NORME GENERALI Dl INSTALLAZIONE E STESURA CAVI
Per eseguire correttamente l’installazione di un impianto DIGIBUS
bisogna tener presente due fattori:
- Il tipo di sito in cui viene fatta l’installazione
- L’estensione dell’impianto
Tutte le apparecchiature sono costruite in funzione del marchio “CE”
secondo le direttive 2004/108/CE e successive riguardanti le norme
europee di sicurezza e le normative europee per la compatibilità
elettromagnetica. Nonostante ciò è necessario, per compiere una
installazione a regola d’arte tener conto di poche semplici indicazioni:
- I conduttori dell’impianto devono essere stesi tenendo conto della
lunghezza complessiva dell’impianto e precisamente per impianti
più lunghi vanno impiegati cavi con sezione adeguata seguendo la
tabella di questa pagina.
- I cavi tra il posto esterno e l’alimentatore e tra lo stesso e gli
apparecchi interni non devono essere passati assieme a linee di
potenza (230V o superiori), ma vanno inseriti in canalizzazioni
separate.
INSTALLAZIONE DEGLI ALIMENTATORI
L’alimentatore andrà posto in un luogo asciutto e lontano da polvere e
il luogo sia facilmente accessibile. Prima di procedere al collegamento
accertarsi mediante un normale tester che i conduttori non siano
interrotti o in corto circuito. Per una maggiore sicurezza dell’utente, tutte
le apparecchiature funzionano in bassa tensione e sono separate dalla
rete da un trasformatore ad alto isolamento. È opportuno comunque
interporre tra la rete di alimentazione e l’apparecchio un interruttore
magnetotermico di portata adeguata. In seguito:
1) Cablare le morsettiere di collegamento seguendo gli schemi allegati
a questo manuale.
2) Cablare la morsettiera di alimentazione posta sotto la protezione
posteriore.
3) Dare tensione all’alimentatore: dopo la prima fase di assestamento
dell’impianto devono rimanere accesi solamente i diodi LED ROSSI
L1-L6 indicatori di tensione alla targa, ai citofoni e ai monitor.
è da tenere presente che tali avvertenze valgono anche per tutti gli
altri apparecchi che compongono l’impianto. Inoltre per le targhe
munite di telecamera e per telecamere esterne si deve considerare
quanto segue:
4) La telecamera funziona da -5° a + 50° C; per evitare il
surriscaldamento dell’apparecchiatura è opportuno proteggerla dai
raggi solari con una pensilina o con altri ripari.
5) L’obiettivo non deve essere investito direttamente da fasci di luce
(sole, fari di macchina ecc.)
6) Il soggetto da riprendere deve essere illuminato frontalmente;
in caso di illuminazione insufficiente, utilizzare una lampada
supplementare esterna alimentata direttamente dalla rete.
CARATTERISTICHE TECNICHE
Alimentatore base per tutti gli impianti videocitofoni DIGIBUS con
custodia in tecnopolimero classe V-0 predisposto per montaggio
su quadri con barra DIN ad omega con ingombro di dodici moduli.
Realizzato con schede intercambiabili e morsettiere estraibili per
assicurare una rapida manutenzione. L’alimentatore dispone di
un generatore di chiamata acustica e di un gruppo di 6 LED per la
segnalazione dello stato di funzionamento.
Dati generali dell’alimentatore:
- Dimensioni: 210x110x72,8 mm
- Peso solo alimentatore: 1,5kg
- Alimentazione:
- 6948 230 Vac, 50/60Hz
- 6948/120 120 Vac, 50/60Hz
- Corrente nominale: 0,37 A (6948), 0,64 A (6948/120)
- Potenza dissipata: 37,8 W (6948), 37 W (6948/120)
- Uscita per alimentazione parte digitale: 13,5Vcc 0,5A ciclo
intermittente 90 s ON 420 s OFF, 0,5 A a ciclo continuo (massimo 10
distributori 949B e una targa video oppure 60 apparecchi tipo 887B,
6204, 6344, 6554, 6624, 6614 e una targa video)
- Uscita per alimentazione monitor: 18Vcc 0,8A ciclo intermittente 90 s
ON 420 s OFF (massimo due monitor in parallelo).
- Uscita per serratura: 15V rettificati 1A ciclo intermittente 30 s ON 480
s OFF.
- Uscite per attivazione funzione supplementari: 12Vcc 0,15A ciclo
intermittente 255 s ON 255 s OFF (massimo 1 relè tipo 0170/001,
ecc.).
-
Simbolo per la CLASSE II
Protezioni inserite nell’alimentatore:
- Avvolgimento primario trasformatore: PTC
- 1° avvolgimento secondario trasformatore per alimentazione
elettronica interna: Fusibile F1: F3,15AL 250V. Non asportare il
portellino di protezione della zona portafusibile. Per l’eventuale
sostituzione rivolgersi a personale qualificato.
- 2° avvolgimento secondario trasformatore per alimentazione
serratura e/o lampade: PTC
- Generatore di chiamata elettronica: PTC
- Protezione elettronica da sovraccarichi o cortocircuiti sul montante
monitor o targhe.
Controlli visivi tramite gruppo LED:
L1- Alimentazione monitor (morsetti + e -) LED ROSSO
L2 - Comando serratura (morsetto S) LED GIALLO
L3 - Funzione ausiliare 1 (morsetto F1) LED VERDE
L4 - Funzione ausiliare 2 (morsetto F2) LED GIALLO
L5 - Fonica e generatore di chiamata (3) LED VERDE
L6 - Alimentazione circuito digitale (4 e 5) LED ROSSO
Il manuale istruzioni è scaricabile dal sito www.vimar.com
Alimentatore per impianti videocitofonici
“Digibus”
2
6948 - 6948/120
