Bornes do alimentador e descrição de funcionamento
M1-M2: Bornes fixação para a malha do cabo coaxial.
V1-V2: Bornes fixação para a alma do cabo coaxial
+I: Linha de comando para desligar o monitor.
O borne é utilizado pelas botoneiras ou pela central para desligar os
monitores antes de uma nova chamada e no final da conversação.
Curto-circuitando o borne +I no borne 4, a tensão entre os bornes +
e - desce para zero volt e permanece em zero enquanto o borne +I
está curto-circuitado. A falta de tensão nos bornes + e - é assinalada
pelo apagar do LED L1.
CH: Linha de comando activação chamada acústica
. O borne é utilizado pelas botoneiras ou pela central para activar o
gerador do toque existente no alimentador. Curto-circuitando o borne
CH no borne 4 é activado o sinal de chamada, o qual sai do borne 3.
O sinal permanece activo enquanto o borne CH está curto-circuitado.
S: Linha de comando abertura trinco.
O borne é utilizado pelas botoneiras ou pela central para abrir o
trinco referente à botoneira ou à central. Curto-circuitando o borne S
no borne 4 é curto-circuitado o borne S1 no borne 0 (referente aos
15V rectificados) e acende o LED L2. O borne S1 permanece curto-
circuitado enquanto o borne S está activo.
F1: Linha de comando activação 1ª função auxiliar.
O borne é utilizado pelas botoneiras ou pela central para assinalar
a activação da função F1. Curto-circuitando o borne F1 no borne
4, a tensão no borne R1 sobe para 12Vcc e permanece em 12V
enquanto o borne F1 está curto-circuitado. A activação da função é
assinalada pelo acendimento do LED L3.
F2: Linha di comando activação 2ª função auxiliar.
O borne é utilizado pelas botoneiras ou pela central para assinalar
a activação da função F2. Curto-circuitando o borne F2 no borne
4, a tensão no borne R2 sobe para 12Vcc e permanece em 12V
enquanto o borne F2 está curto-circuitado. A activação da função é
assinalada pelo acendimento do LED L4.
3: Linha de chamada e linha audio.
O borne é utilizado para enviar o sinal de chamada ao longo da
coluna montante e para assinalar a presença de aparelhos inseridos
com o telefone levantado. Quando é activado o borne CH, do borne
3 sai o sinal de chamada modulado e acende-se o LED L5. No caso
em que o borne CH está inactivo, a linha do borne 3 assinala a
presença de um ou vários telefones (monitores) inseridos com a
pega levantada através do acendimento do LED L5.
4: Linha (-) para alimentação do circuito digital.
5: Linha +13,5Vcc 0,5A para ciclo intermitente 0,5A para ciclo
continuos
A presença de tensão no borne 5 é assinalada pelo acendimento do
LED L6.
-: Linha (-) para alimentação do monitor.
+: Linha +18Vcc 0,8A para alimentação do monitor.
A presença de tensão no borne + é assinalada pelo acendimento do
LED L1.
4: Linha (-) para funções auxiliares.
R1: Linha +12Vcc 0,15A para função auxiliar 1.
O borne é utilizado para activar um relé com o accionamento
da função F1. Quando o borne F1 está activo, no borne R1 está
presente uma tensão de 12Vcc.
4: Linha (-) para funções auxiliares.
R2: Linha +12Vcc 0,15A para função auxiliar 2.
O borne é utilizado para activar um relé com o accionamento
da função F2. Quando o borne F2 está activo, no borne R2 está
presente uma tensão de 12Vcc.
S1: Linha para abertura do trinco 1A.
Quando o borne S está activo, o borne S1 está curto-circuitado no
borne 0.
15 - 0: Linha 15V rectificados 1A para abertura do trinco.
Bornes para alimentação, trinco e serviços.
PRIM: Bornes de alimentação: 230Vac (6948), 120Vac (6948/120)
50/60Hz
Estes bornes estão situados por baixo da protecção em material
termoplástico com o símbolo
e são utilizados para a ligação à
rede. Não existe o borne de ligação à terra visto tratar-se de um
alimentador construído na classe 2.
OPERAÇÕES PRELIMINARES
Executada a instalação dos aparelhos e a sua ligação, alimentar o
sistema e verificar, através dos LED situados nos alimentadores, a
presença de tensão na instalação.
No caso dos alimentadores 6941, 6942, 6947 esta verificação
é efectuada através do LED vermelho L6, enquanto que para o
alimentador 6948 é através do acendimento dos LED’s vermelhos L1 e
L6. Antes de efectuar qualquer programação nos aparelhos aguardar
pelo menos uma décima de segundos a partir do momento em que foi
fornecida tensão à instalação.
De seguida, verificar e, eventualmente, programar os parâmetros de
funcionamento das botoneiras e/ou da central.
Não esquecer que as botoneiras e a central já possuem uma
programação base fornecida de fábrica. Esta programação deve ser
examinada em função das exigências da instalação.
Para a programação das botoneiras e da central seguir as instruções
que acompanham os aparelhos.
Definidos os parâmetros de funcionamento das botoneiras e da
central, executar a programação do número de utentes dos telefones.
Se a instalação é do tipo edifício complexo, é aconselhável executar a
programação do número de utentes através das botoneiras de patamar
(secundárias).

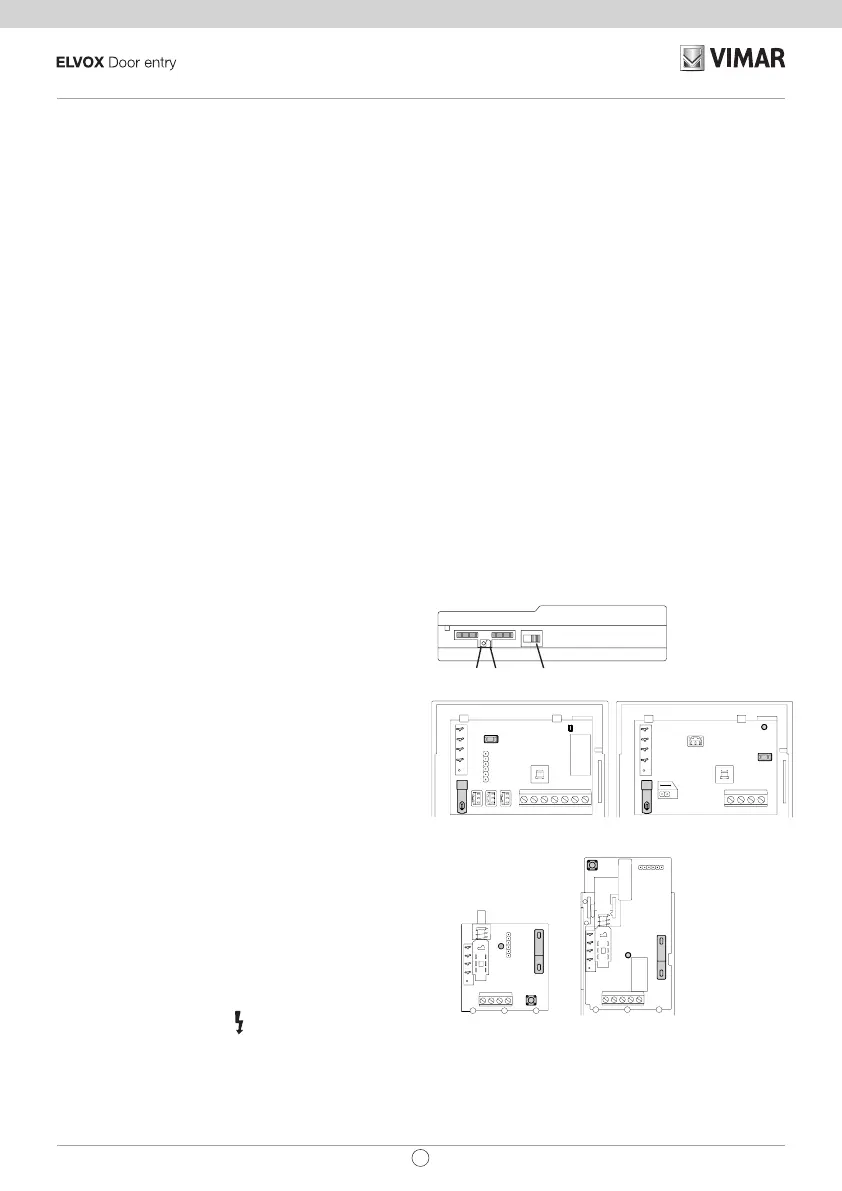

A- LED interno de indicação do estado de
programação/activação do áudio
B- Botão de reset/programação
C- Botão do trinco
D- Selector de 4 posições (apenas no 887B e 887B/1)
F- Jumper do volume da campainha alto/baixo (apenas no 62K4)
Parte inferior do monitor 6354
A
B
D
887B
A
B
C
887B/1
B
C
A
D
D
A
B
C
6204
62K4
C
A
F
B
23
PT
6948 - 6948/120
