COLLEGAMENTO DELLA SUONERIA ELETTRONICA ART. 860A IN PARALLELO A SUONERIE NORMALI
INSTRUCTIONS FOR THE CONNECTION OF ELECTRONIC CHIME ART. 860A IN PARALLEL TO OLD STANDARD CHIMES
INSTRUCTIONS POUR LA CONNEXION DE LA SONNERIE ÉLECTRONIQUE ART. 860A EN PARALLÈLE À DES SONNERIES NORMALES
ANWEISUNGEN FÜR DEN ANSCHLUSS DES ELEKTRONISCHEN DREIKLANG-GONGS ART. 860A PARALLEL ZU EINER BESTEHENDEN KLINGELAN-
LAGE
INSTRUCCIONES PARA EL CONEXIONADO DEL TIMBRE ELECTRÓNICO ART. 860A EN PARALELO A TIMRE NORMALES
INSTRUÇÕES PARA A LIGAÇÃO DA CAMPAÍNHA ELECTRÓNICA ART. 860A EM PARALELO COM CAMPAÍNHAS NORMAIS

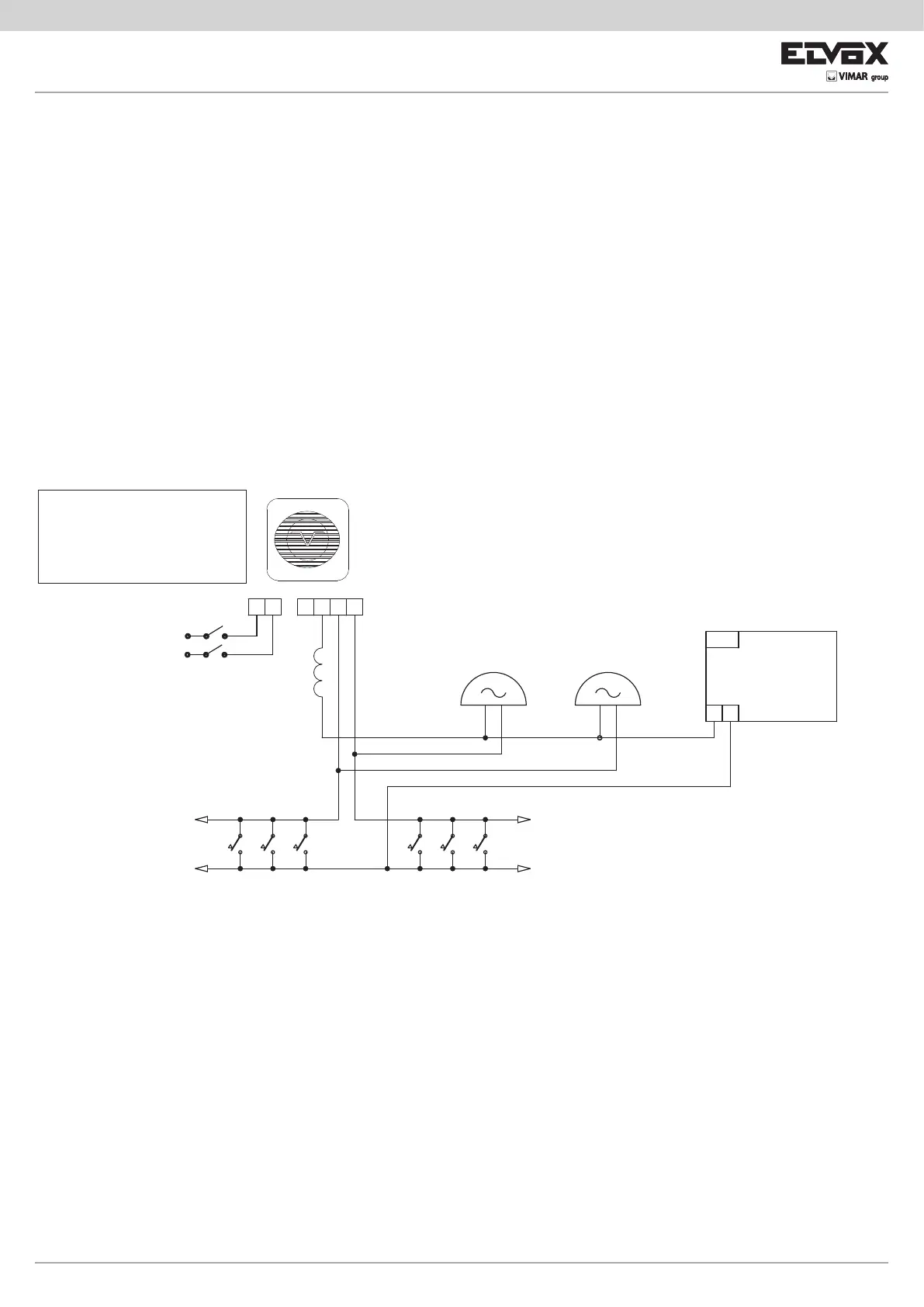

Disegno - Wiring diagram - Schéma - Schaltplan - Esquema N° SI512
A
A- 1° Vecchio campanello
1st old bell
1er vieille sonnerie
1. Alte Klingel
1ª antiguo timbre
1ª velha campaínha
B- 2° Vecchio campanello
2nd old bell
2ème vieille sonnerie
2. Alte Klingel
2ª antiguo timbre
2ª velha campaínha
Suoneria
Chime
Sonnerie
Gong
Timbre
Campaínha
Art. 860A
Pulsanti 2ª chiamata
2nd call push-button
Poussoirs 2ème appel
Ruftasten 2. Klingel
Pulsadores 2ª llamada
Botões 2ª chamada
Art. 1722
Pulsanti 1° chiamata
1st call push-button
Poussoirs 1er appel
Ruftasten 1. Klingel
Pulsadores 1ª llamada
Botões 1ª chamada
Art. 1722
B
Rete-Mains-Réseau
Netz-Red-Rede
Trasformatore
Transformer
Transformateur
Transformator
Transformador
Art. M832
L
L- Impedenza (Fornita in dotazione)
Impedance (Supplied)
Impédance (fournie en dotation)
Impedanz (mitgeliefert)
Impedancia (en dotación)
Impedância (fornecida)
230V~
In ter rut to re bipolare
Bipolar switch
Interrupteur bipolaire
Zweipoligen Schalter
Interruptor bipolar
Interruptor apropriado
