Vimar ELVOX Due Fili User Manual

23
7200
B
A
A
A
Fig. 7
Fig. 6
Conectores A-B-C para la
estabilización de la señal de vídeo
Fig. 2A
Fig. 2B
Fig. 4
Part. A
1,45 m
Fig. 6
Fig. 5
Fig. 3

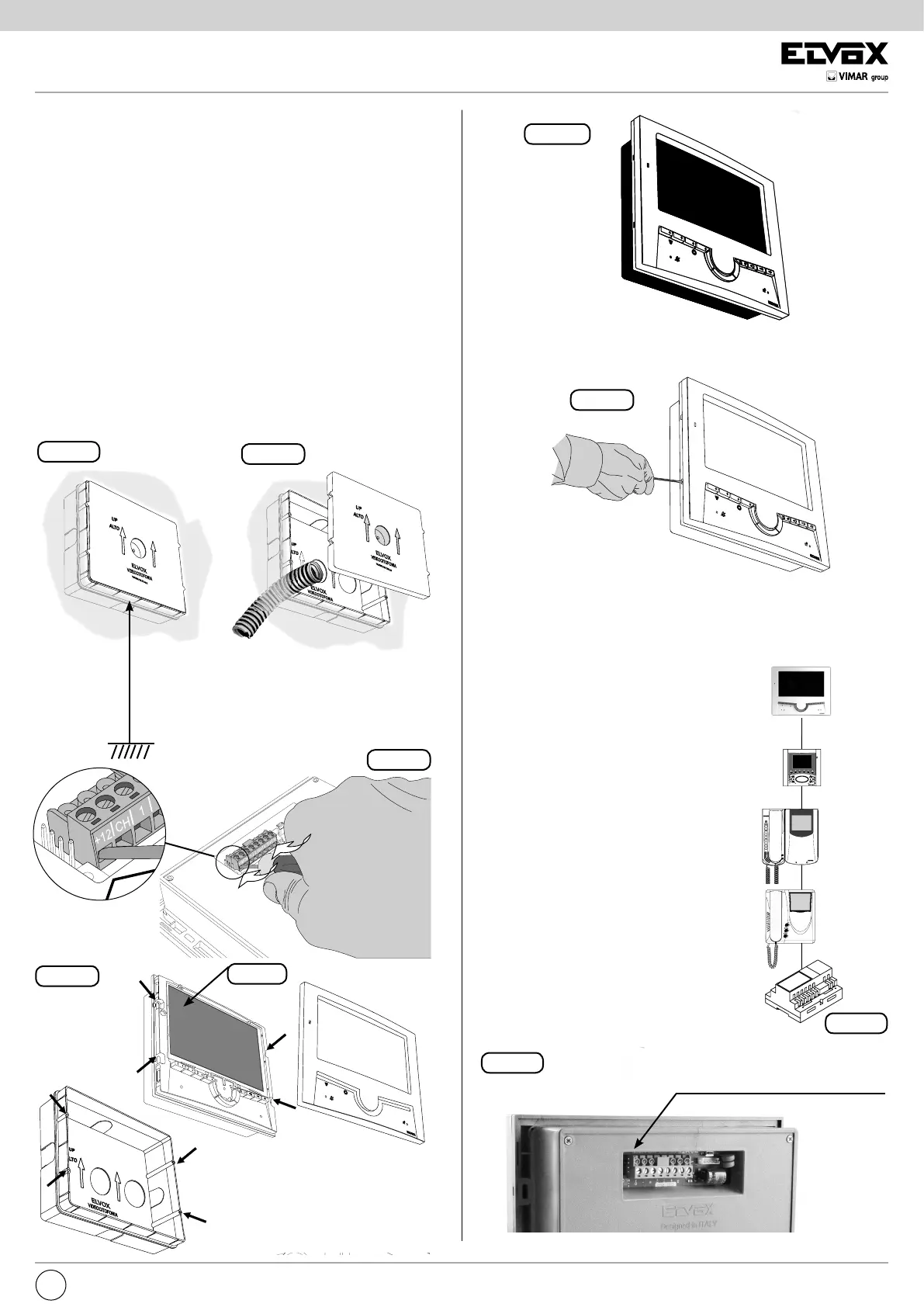

INSTALACIÓN DEL ART. 7211 - Montaje empotrado
El videoportero se suministra con la carcasa frontal separada, ya que se
debe colocar sólo al final de la instalación.
- Instale el videoportero lejos de fuentes luminosas y de calor.
- Empotre la caja Art. 7249 en la pared a una altura de aproximadamente
1,45 m del suelo al borde inferior (Fig. 2A, 2B).
Atención: durante la instalación de la caja de empotrar Art. 7249, es
necesario colocar la tapa que se suministra para evitar posibles defor-
maciones de la caja.
- Retire la caja de conexiones del fondo del videoportero, utilizando un
destornillador adecuado y teniendo cuidado de hacer palanca en los dos
bornes de los extremos y no en la tarjeta electrónica (Fig. 3). - Re-
alice el cableado según los esquemas de conexión.
- Vuelva a conectar la caja de conexiones cableada al videoportero ase-
gurándose de que esté apretada a tope.
- Fije el videoportero a la caja con los 4 tornillos suministrados (Fig. 4).
- Retire la película de protección del display (Fig. 4 - Detalle A)
- Coloque la carcasa frontal.
Nota: Si fuera necesario retirar o cambiar la carcasa frontal, utilice un
destornillador adecuado como se muestra en la Fig. 6.
ESTABILIZACIÓN DE LA SE—AL DE
VÍDEO
Detrás de los monitores Art.7211 se en-
cuentran algunos conectores (A-B-C)
para la estabilización de la señal vídeo.
Este puente debe ser utilizado en las
instalaciones donde hay más aparatos
(teléfonos y videoteléfonos) conectados
en serie (Fig. 6).
En una configuración en serie desplazar
el puente sólo del último aparato en la
posción “B” y mantener los puentes de
los otros teléfonos o videoteléfonos en la
posición inicial, es decir “A” (ninguna ter-
minación) (Fig. 6).
Para las otras configuraciones de co-
nexionado ver el: “PROSPECTO TER-
MINACIÓN PARA INSTALACIONES DE
DOS HILOS ELVOX” indicado en la sec-
ciòn de los esquemas de conexionado.
ES
