22
7200
DESCRIPCIÓN
El Art. 7211 es un videoportero manos libres de la serie 7200 con pantalla
en color TFT LCD 7” (Transistor de película delgada para pantalla de ma-
triz activa), formato 16:9 Wide Screen para videoporteros de dos hilos DUE
FILI ELVOX. Cuenta con teclado retroiluminado de 8 pulsadores, 4 para las
funciones tradicionales (abrepuertas, autoencendido del videoportero, con-
versación, servicio auxiliar de luz de escalera) y 4 pulsadores para activar
funciones auxiliares adicionales o llamadas intercomunicantes que, como
segunda función, se utilizan también para los siguientes ajustes: brillo y
contraste, ajuste y exclusión del volumen del timbre, selección del tipo de
timbre, ajuste del volumen de conversación, selección del modo de comu-
nicación y activación de la función de respuesta automática. Además, hay
dos leds (rojo y verde) para indicar la exclusión de la llamada, la apertura
de la puerta/cancela y el modo de ajuste.
El videoportero se suministra con una carcasa extraíble, siendo posible
elegir entre distintos colores. La instalación del videoportero Art. 7211 re-
quiere la utilización de la caja de empotrar Art. 7249. La caja es de ABS,
está provista de una tapa que impide la entrada de mortero durante la
instalación y mide 189x160x52 mm.
Atención: en caso de equipos con cámaras separadas, se recomienda
utilizar cámaras con una resolución mínima de 420 líneas TV.
Características técnicas del videoportero
- Videoportero de ABS.
- Caja de conexiones extraíble.
- Monitor en color TFT LCD 7”, formato 16:9 Wide Screen.
- Señal de vídeo estándar PAL.
- Temperatura de funcionamiento de 0° a +40° C.
- Timbre electrónico.
- Entrada para llamada desde fuera de la puerta con timbre diferente al de
la llamada desde la placa.
- Salida para timbre suplementario art. 860A.
- Alimentación de datos mediante bus.
- Entrada para alimentación adicional (Art. 6923) para encender más de
dos videoporteros a la vez.
- Posibilidad de elegir entre el modo de comunicación manos libres, es
decir sin mantener pulsada la tecla para hablar/escuchar; o bien el modo
tradicional, es decir manteniendo pulsada dicha tecla.
- Medidas: 193x159x18 mm + 31 mm (para empotrar)

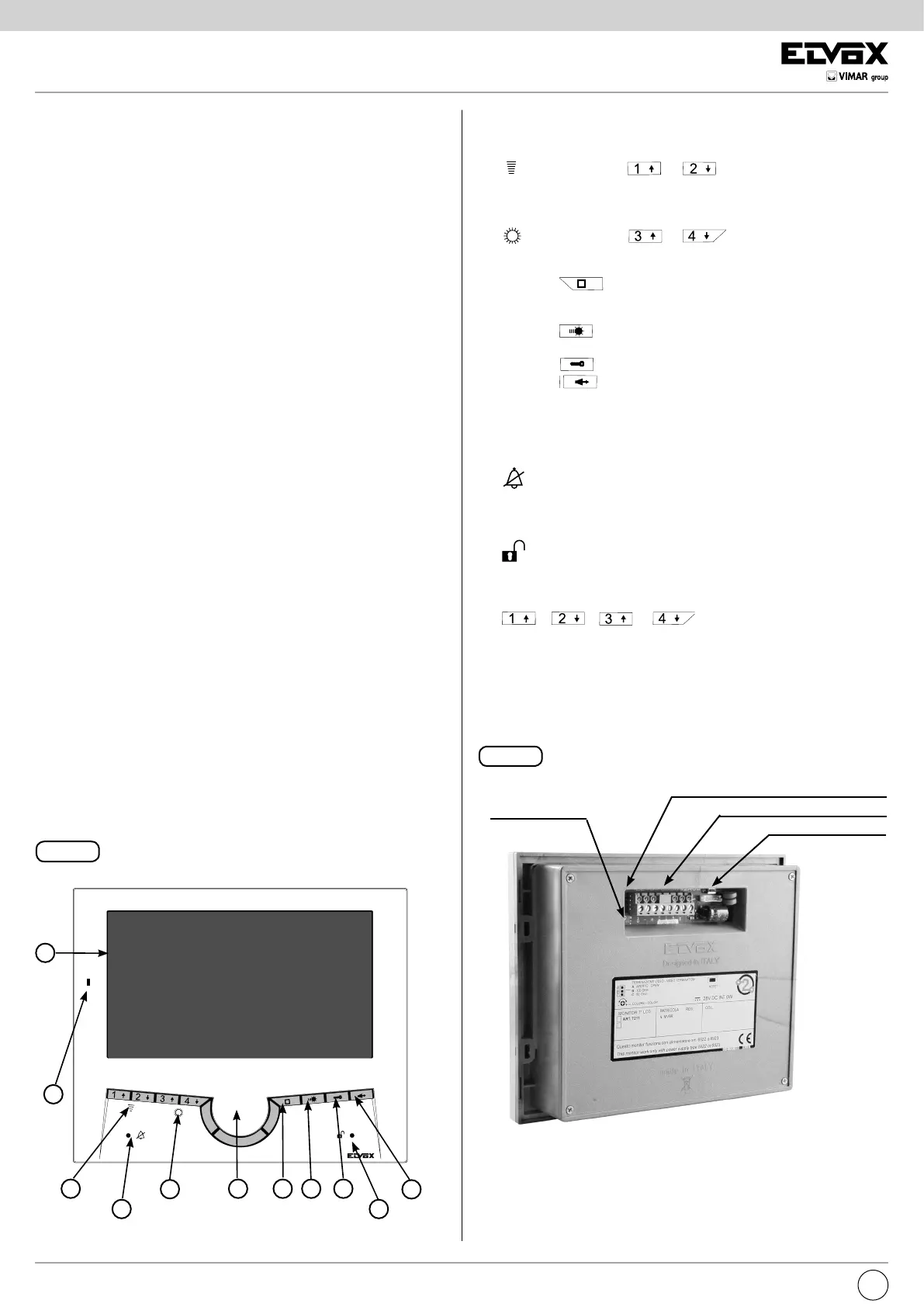

Mandos y controles frontales
A) Pantalla TFT LCD 7” en color, formato 16:9
B) Micrófono.
C) Altavoz.
D)
Dos pulsadores y : para activar las funciones au-
xiliares o las llamadas intercomunicantes y ajustar el contraste (con la
pantalla encendida), el volumen de conversación y del timbre (con la
pantalla apagada).
E)
Dos pulsadores y : para activar funciones auxi-
liares o llamadas intercomunicantes, ajustar el brillo (con la pantalla
encendida), y seleccionar el tono (con la pantalla apagada).
F) Pulsador
: para el autoencendido del videoportero en la cám-
ara de un aparato externo o de una cámara separada (previa programa-
ción en la placa) y/o para entrar en el modo de ajuste.
G) Pulsador
: para servicio auxiliar, primer relé del primer actuador
Art. 69RH (por ejemplo, la luz de la escalera).
H) Pulsador
: para abrepuertas.
I) Pulsador
Hablar/Escuchar: para comunicar con el aparato
externo al recibir una llamada, o después del autoencendido, o bien
para comunicar con aparatos intercomunicantes. Por defecto, la conver-
sación se realiza en el modo “MANOS LIBRES”. Como alternativa, se
puede programar para conversación manteniéndolo pulsado (véase el
apartado “Función de selección del modo de comunicación”).
L)
Señalización de llamada excluida: el encendido del led rojo in-
dica que la llamada está excluida. Además, el led rojo permanece en-
cendido durante toda la conversación, es decir hasta que la línea fónica
esté activada.
M)
Señalización de puerta abierta: el encendido del led verde in-
dica que al menos una puerta está abierta (la función es opcional, según
el tipo de instalación). El parpadeo del led verde indica también el modo
de ajuste de brillo, contraste, volumen o tonos con las teclas de flecha
, , y .
Conectores A-B-C para la
estabilización de la señal de vídeo
Pulsador RESET
Caja de conexiones extraíble
Fig. 1B
Connection and connector terminal board
+12, CH) Additional ringtone connection.
1, 2) BUS line.
E+, E- ) Additional supply voltage for video-interphone with power
supply type 6923.
FP, M) Connection for landing call push-button.
B
A
D
L
E
C F HG
I
M
Fig. 1A
Caja de conexiones y ajustes en la parte trasera del videoportero
Trimmer de
ajuste del color
ES
