DESCRIÇÃO
O Art. 7211 é um monitor alta-voz da série 7200 com ecrã a cores TFT
LCD 7” (Transístor de película fina para visor de matriz activa), formato
16:9 Wide Screen para sistemas de vídeo DUE FILI ELVOX. É dotado
de um teclado retroiluminado constituído por 8 botões, 4 para as funções
tradicionais: abertura do trinco, autoacendimento do monitor, conversação,
serviço de luz das escadas, e de 4 botões para a activação de funções
auxiliares suplementares ou chamadas intercomunicantes que, em se-
gunda função, também se utilizam para as seguintes regulações: regu-
lação da luminosidade e do contraste, regulação e exclusão do volume
da campainha, selecção do tipo de campainha, regulação do volume de
conversação, escolha do modo de comunicação e activação da função
de resposta automática. Possui ainda dois LEDs (vermelho e verde) para
os sinais de exclusão da campainha, porta/portão aberto e modo de re-
gulação.
O monitor possui uma tampa extraível e permite optar por outras cores
diferentes. A instalação do monitor Art. 7211 requer a utilização da caixa
de embeber Art. 7249. A caixa é em material ABS, é dotada de uma tampa
que impede a entrada da argamassa durante as fases de alvenaria e as
suas dimensões são 189x160x52 mm.
Atenção: No caso de instalações com telecâmaras separadas, é acon-
selhável adoptar telecâmaras com uma resolução mínima de 420 linhas
TV.
Características técnicas do monitor
- Monitor em ABS.
- Régua de bornes extraível.
- Monitor a cores TFT LCD 7”, formato 16:9 Wide Screen.
- Sinal de vídeo standard PAL.
- Temperatura de funcionamento de 0° a +40°C.
- Campainha electrónica.
- Entrada para chamada patamar com campainha diferente da chamada
da botoneira.
- Saída para campainha suplementar Art. 860A.
- Alimentação dada pelo Bus.
- Entrada para alimentação suplementar (Art. 6923) caso se deseje o
acendimento de mais de dois monitores em simultâneo.
- Possibilità di scegliere tra la modalità di comunicazione “hands free”,
ovvero a mani libere senza la necessità di tenere premuto il tasto parla/
ascolta; oppure la modalità tradizionale, ovvero tenendo premuto il pul-
sante parla/ascolta.
- Dimensioni: 193x159x18 mm + 31 mm (per incasso)

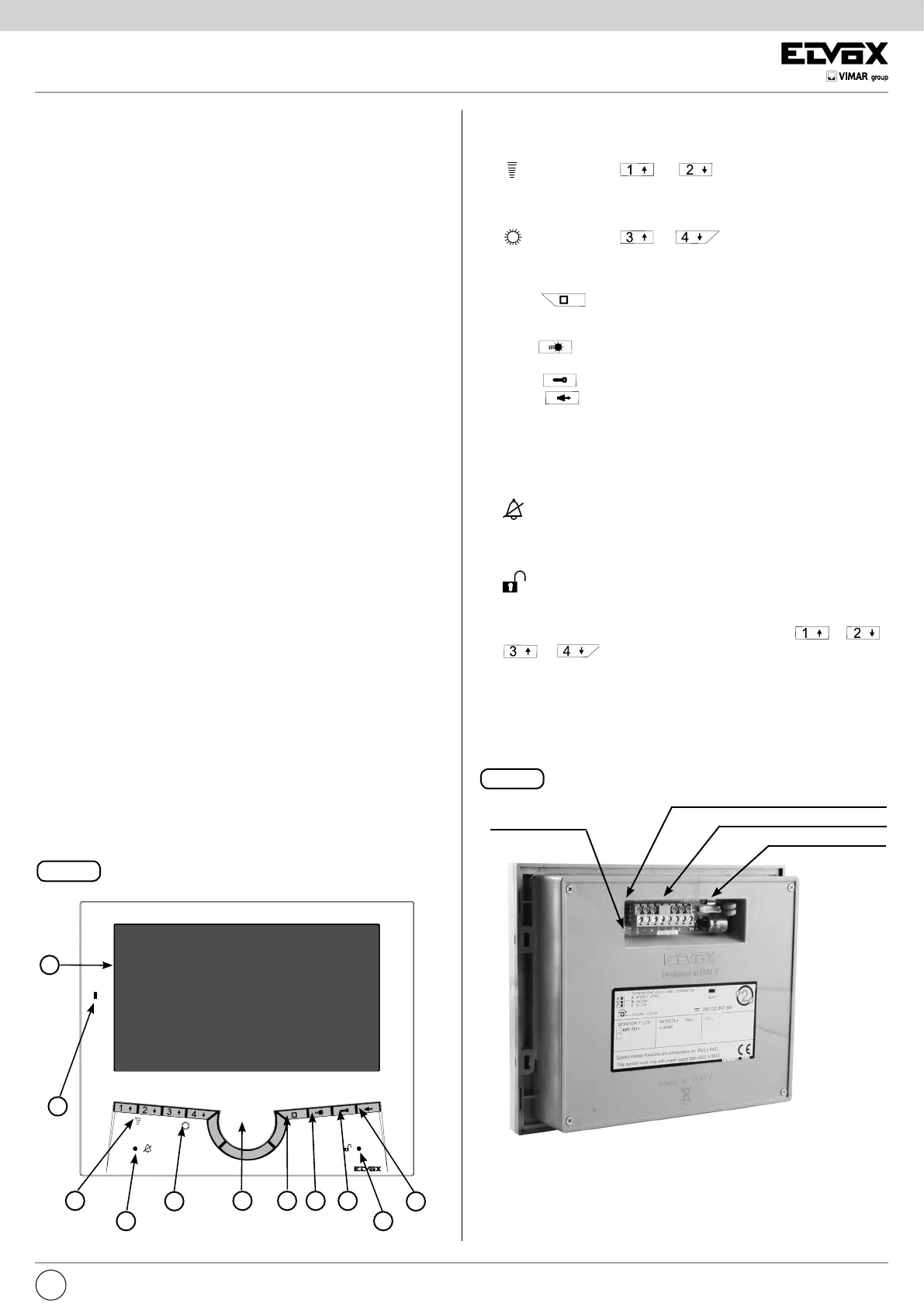

Comandos e controlos frontais
A) Ecrã TFT LCD 7” a cores, formato 16:9
B) Microfone.
C) Altifalante.
D)
Par de botões e : para a activação de funções
auxiliares ou chamadas intercomunicantes e para a regulação do con-
traste (com o visor ligado), do volume de conversação e do volume da
campainha (com o visor desligado).
E)
Par de botões e : para a activação de funções
auxiliares ou chamadas intercomunicantes e para a regulação da lumi-
nosidade (com o visor ligado), e a selecção do toque (com o visor de-
sligado).
F) Botão
: para o autoacendimento do monitor na telecâmara de
um posto externo ou de uma telecâmara separada (programação prévia
na botoneira) e/ou para entrar no modo de regulação.
G) Botão
: para um serviço auxiliar, 1º relé do 1º actuador art. 69RH
(ex.: luz das escadas).
H) Botão
: para a abertura do trinco.
I) Botão
falar/escutar: para comunicar com o posto externo
aquando da recepção de uma chamada ou após o autoacendimento ou,
então, para comunicar com aparelhos intercomunicantes. Por defeito,
a conversação ocorre no modo “MÃOS LIVRES” (Hands free). Alterna-
tivamente, pode ser programado para a conversação mantendo o botão
premido (ver o parágrafo “Função de escolha do modo de comuni-
cação”).
L)
Sinal de chamada excluída: o acendimento do sinal (LED ver-
melho) indica que a chamada foi excluída. Além disso, o LED vermelho
mantém-se aceso durante toda a conversação, isto é, enquanto o áudio
estiver activo.
M)
Sinal de porta aberta: o acendimento do sinal (LED verde) indica
que pelo menos uma porta está aberta (a função é opcional consoante
o tipo de instalação). A intermitência do LED verde também indica o
modo de regulação através dos botões das setas
, ,
y de luminosidade, Contraste, Volume ou Toques.
Conectores A-B-C
para a estabilização do sinal de vídeo
Botão de RESET
Régua de bornes de ligação extraível
Fig. 1B
Régua de bornes de ligação e conectores
+12, CH) Ligação da campainha suplementar.
1, 2) Linha BUS.
E+, E- ) Alimentação suplementar para videotelefone com alimentador
art. 6923.
FP, M) Ligação para botão de chamada do patamar.
B
A
D
L
E
C F HG
I
M
Fig. 1A
Régua de bornes de ligação e regulações na parte traseira do Monitor
Trimmer de
ajuste del color
PT
