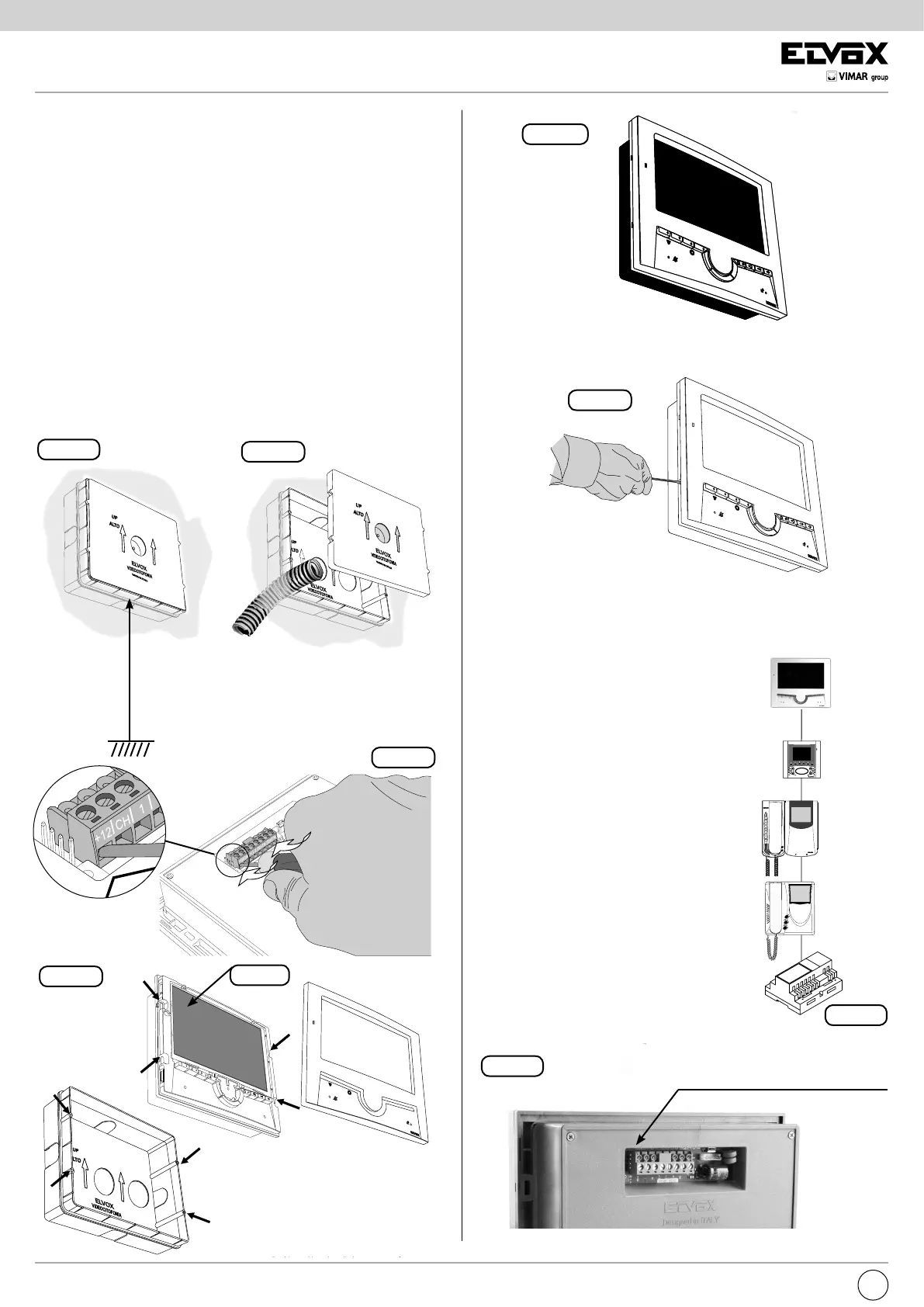

INSTALAÇÃO DO ART. 7200 - Montagem de embeber na parede
O monitor é fornecido com a tampa frontal separada, dado que só deve ser
aplicada no fim da instalação.
- Instale o monitor longe de fontes luminosas e de calor.
- Embeba a caixa Art. 7249 na parede a uma altura de cerca de 1,45 m
do pavimento ao rebordo inferior (Fig. 2A, 2B).
Atenção: Durante a instalação da caixa de embeber na parede Art.
7249, é necessário inserir a tampa de cobertura do orifício fornecida
para evitar eventuais deformações da caixa.
- Extraia a régua de bornes pelo fundo do monitor, utilizando uma chave
de fendas adequada e tendo o cuidado de a usar como alavanca nos
dois bornes extremos e não na placa electrónica (Fig. 3).
- Realize a cablagem de acordo com os esquemas de ligação.
- Ligue novamente a régua de bornes cablada ao monitor, carregando
nela até ao fundo.
- Fixe o monitor à caixa com os 4 parafusos fornecidos (Fig. 4).
- Retire a película de protecção do display (Fig. 4 - Peça A)
- Aplique a tampa frontal.
Nota: Caso seja necessário retirar ou substituir a tampa frontal, use
uma chave de fendas adequada conforme ilustrado na fig. 6.
ESTABILIZAÇÃO DO SINAL DE VÍDEO
Na parte detrás dos monitores Art. 7211 são
presentes alguns conectores (A-B-C) e al-
gumas pontes para a estabilização do sinal
video.
Esta ponte deve ser utilizada nas instalações
onde há mais aparelhos (telefones e monito-
res) ligados em série (Fig. 6).
Na configuaração em série, mover a ponte
(só no último aparelho) na posição “B” e
manter as pontes doutros telefones ou moni-
tores na posição inicial ou “A” (Fig. 6).
Para as outras configurações de ligação ver
a “TABELA TERMINAÇÃO PARA INSTA-
LAÇÕES DE DOIS FIOS ELVOX” indicada
na secçào dos esquemas de ligação.
