12
EKKO
CARACTERISTIQUES TECHNIQUES
EKKO 350A / EKKO 500A est un operateur irréversible, utilisé
pour movimenter des portails à battans jusqu’à 3,5/5 m de
longeur (Fig. 1).
Lorsqu’il arrive en fin de course, le moteur marche encore
pendant quelques secondes, tant que n’intervient pas le
temporisateur de fonctionnement de l’unité de commande.
1 - Operateur EKKO 350A / EKKO 500A
2 - Antenne radio
3 - Signal electrique
4 - Selecteur
5 - Photocellules p/protection externe
1

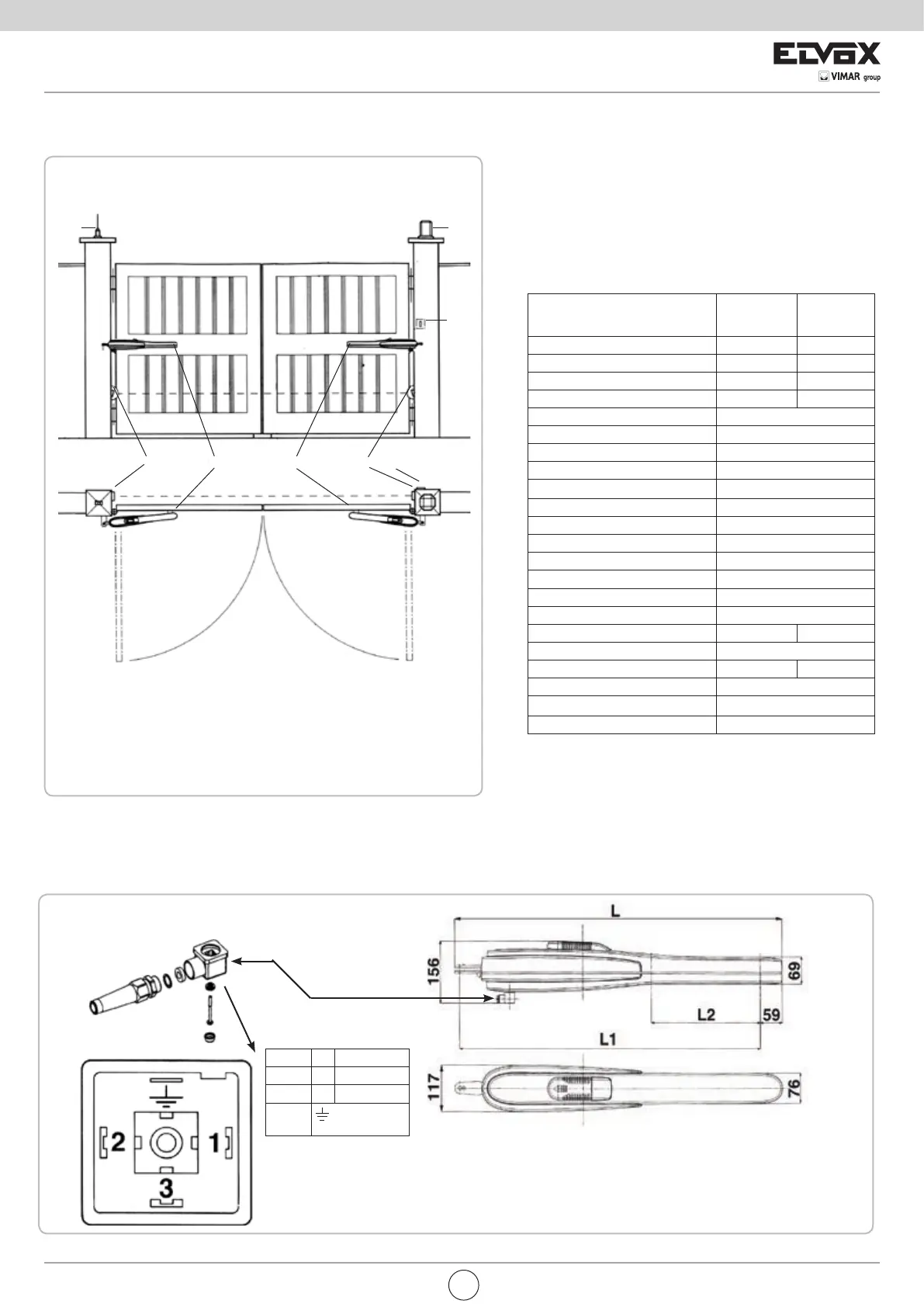

SCHÉMA DÉTAILLÉ DE L’INSTALLATION
** Avec une butée mécanique incorporée qui intervient pendant l’ouverture.
Si l’on utilise aussi la butée mécanique qui intervient pendant la fermeture,
en option, la course maximale d’entraînement s’écourte de 50 mm.
FR
2
3
5
1 1 5 4
4
Measurements in mm
EKKO 350A L=888 L1=815 L2=340
EKKO 550A L=1020 L1=945 L2=470
1 V Ouverture
2 W Fermeture
3 U Commun
Jaune
/ vert
Mesures en mm
CARACTERISTIQUES
TECHNIQUES
EKKO 350A EKKO 500A
Longueur maxi du battant (m) 3,5* 5*
Poids maxi du portail (kg) 400 400
Course maxi d’entrainement (mm) 345** 475**
Temps moyen d’ouverture (s) 14÷27 29÷38
Vitesse de traction (mm/s) 12,5
Force maxi de poussée (N) 1800
Alimentation et frequence 230 V~ 50 Hz
Puissance moteur (W) 290
Absorption (A) 1,2
Condensateur (µF) 10
Alimentation et frequence 120 V~ 60 Hz
Puissance moteur (W) 255
Absorption (A) 2,3
Condensateur (µF) 35
Cycles conseillés par jour 50
Service 60 %
Cycles consécutifs garantis 20/14s 15/33s
Graisse
Bechem - RHUS 550
Poids du moteur (Kg) 10 14
Bruit (dB) <70
Temperature de travail (°C) -10 ÷ +55 °C
Indìce de protection IP 44
