EKKO
EKKO 350A L=888 L1=815 L2=340
EKKO 550A L=1020 L1=945 L2=470

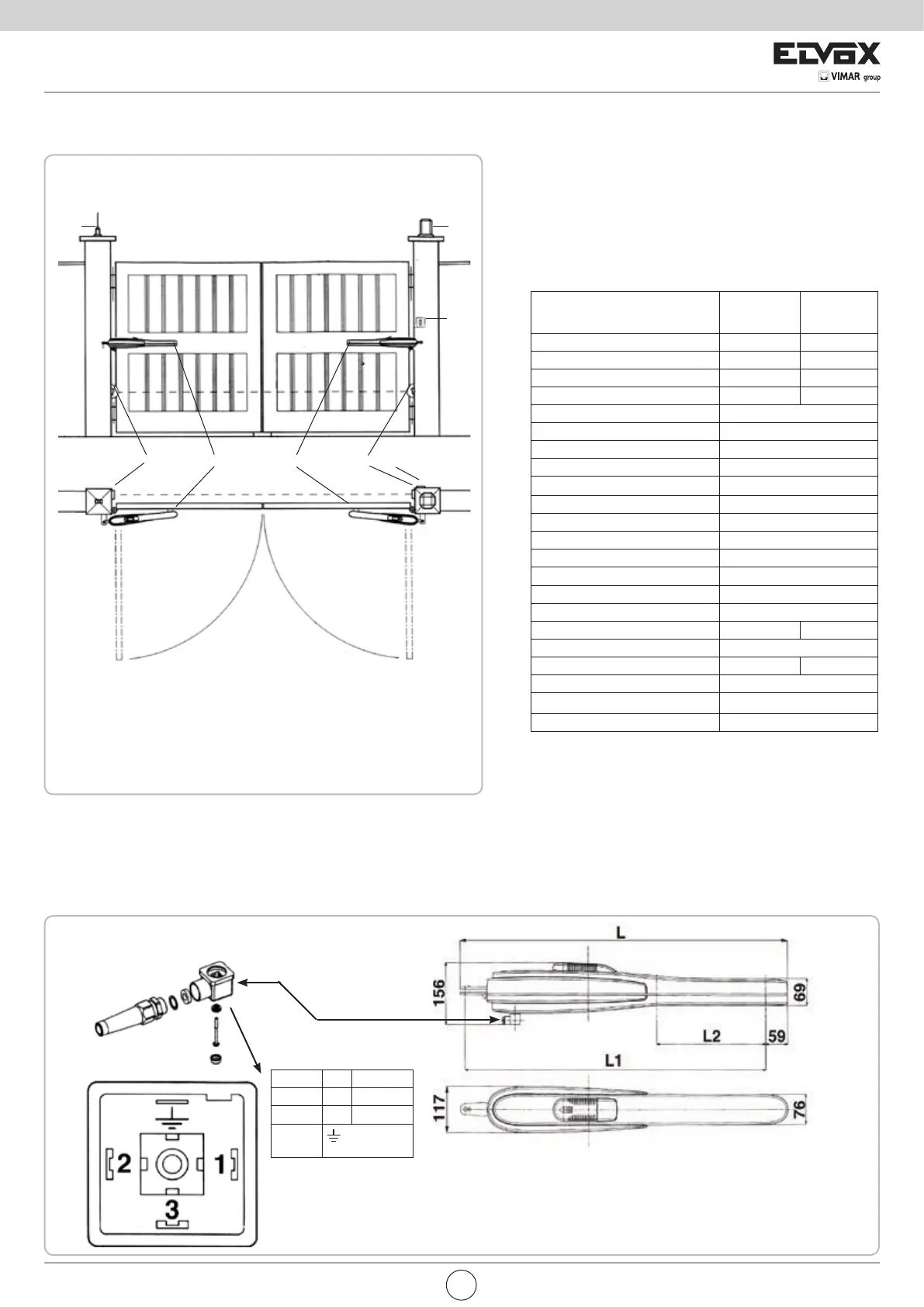

LAYOUT IMPIANTO
CARATTERISTICHE TECNICHE
EKKO 350A / EKKO 500A è un’attuatore irreversibile utilizzato
per movimentare cancelli a battente con ante lunghe fino a
3,5/5 m (Fig. 1). EKKO 350A / EKKO 500A è stato concepito
per funzionare senza finecorsa elettrici, ma solo meccanici.
Quando è arrivato in battuta il motore funziona ancora per
qualche secondo, fino a quando non interviene il timer di
funzionamento della centralina di comando.
** Con fermo meccanico incorporato che interviene durante l’apertura. Se
si utilizza anche il fermo meccanico che interviene durante la chiusura,
opzionale, la corsa massima di traino si riduce di 50 mm.
1 - Attuatore EKKO 350A / EKKO 500A
2 - Antenna radio
3 - Lampeggiatore
4 - Selettore a chiave
5 - Fotocellule esterne
1
I
2
3
5
1 1 5 4
4
1 V Apre
2 W Chiude
3 U Comune
Giallo/
Verde
CARATTERISTICHE
TECNICHE
EKKO
350A
EKKO
500A
Lunghezza max. anta (m) 3,5* 5*
Peso max cancello (kg) 400 400
Corsa max di traino (mm) 345** 475**
Tempo medio di apertura (s) 14÷27 29÷38
Velocità di traino (mm/s) 12,5
Forza max di spinta (N) 1800
Alimentazione e frequenza 230 V~ 50 Hz
Potenza motore (W) 290
Assorbimento (A) 1,2
Condensatore (µF) 10
Alimentazione e frequenza 120 V~ 60 Hz
Potenza motore (W) 255
Assorbimento (A) 2,3
Condensatore (µF) 35
Cicli consigliati al giorno 50
Servizio 60 %
Cicli consecutivi garantiti 20/14s 15/33s
Lubrificazione
Bechem - RHUS 550
Peso motore (Kg) 10 14
Rumorosità (dB) <70
Temperatura di lavoro (°C) -10 ÷ +55 °C
Grado di protezione IP 44
