Il manuale istruzioni è scaricabile dal sito www.vimar.com
Descrizione
Gli articoli 6142/2F e 6145/2F sono rispettivamente una base da tavolo e una staffa di fissaggio a parete.
Entrambi gli articoli utilizzano una scheda elettronica che permette l’attivazione di un monitor Petrarca art. 6029
(6029/C).
Utilizzo con monitor 6029 e 6029/C
Per associare un monitor Duefili Art. 6029 o 6029/C ad un interno telefonico è necessario utilizzare l’Art. 6145/2F o

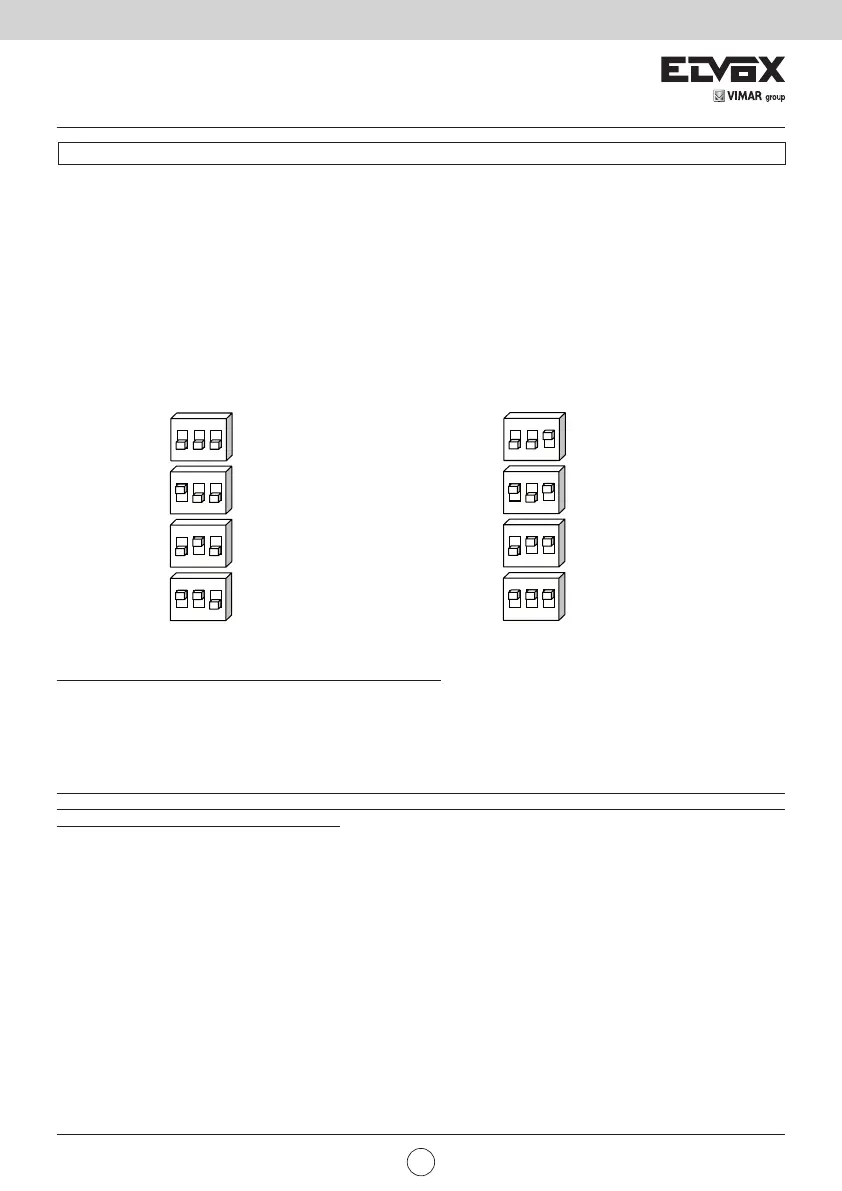

6142/2F. Quest’ultimo ha un dip-switch che va impostato in base al numero dell’interno secondo la seguente tabella:
Se nell’impianto Duefili Elvox è presente un separatore 692S, le schedine Art. 6145/2F o 6142/2F di attivazione dei
monitor non possono essere separate dal centralino per mezzo del separatore: se il centralino telefonico è collegato
sul bus principale, anche tutte le schede di attivazione dei monitor vanno collegate sul bus principale. Se il centralino
telefonico è collegato sul bus secondario di un separatore, anche tutte le schede di attivazione dei monitor vanno col-
legate sullo stesso bus secondario.
Se è prevista l’attivazione contemporanea di più monitor 6029 o 6029/C, ad esempio con una chiamata di gruppo a
più interni, è necessario prevedere l’utilizzo di alimentatori supplementari per le schede Art. 6145/2F o 6142/2F dalla
seconda in poi attivata contemporaneamente.
1
2
ON
Derivato 41
3
1
2
ON
3
1
2
ON
3
1
2
ON
3
1
2
ON
3
1
2
ON
3
1
2
ON
3
1
2
ON
3
Derivato 42
Derivato 43
Derivato 44
Derivato 45
Derivato 46
Derivato 47
Derivato 48
2
Petrarca
6142/2F - 6145/2F
IT
