10
D
EINSTELLUNGEN
Die Ruflautstärke kann reguliert werden, indem der Draht des Lautsprechers
zwischen dem Steckverbinder A+ (lauter Ton) und A- (leiser Ton) umgesteckt
wird, andernfalls das Zubehör Art. 6153/682 benutzen und den Draht des
Lautsprechers am Steckverbinder A- angeschlossen lassen.
INSTALLATION
Für die Installation des Aufputz-Haustelefons ist kein zusätzliches Zubehör er-
forderlich. Es kann jedoch ein senkrechtes 3-Modul-Gehäuse verwendet wer-
den, um die Befestigung und den Kabeldurchzug zu erleichtern. Für die
Installation als Tischgerät und in Kombination mit dem Monitor wird auf die An-
leitungen der Umbausätze bzw. der Monitore verwiesen.

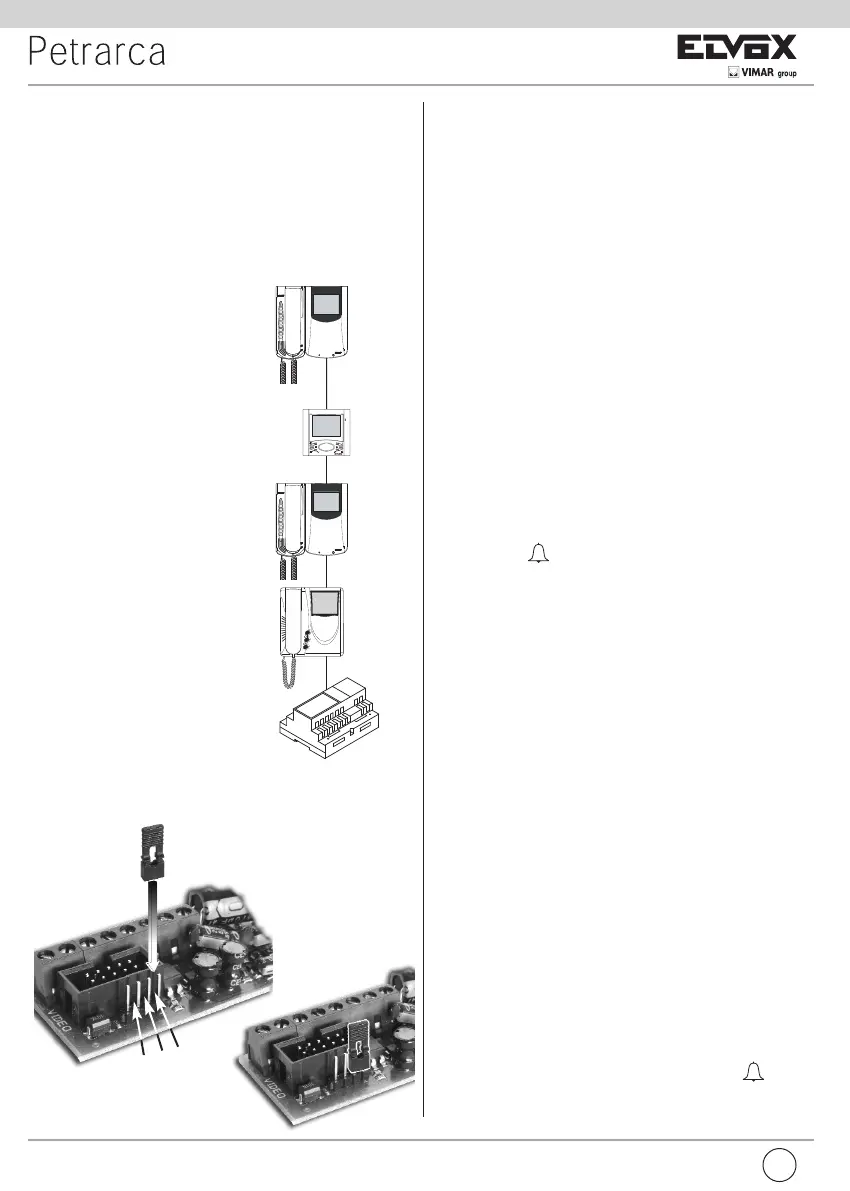

Busabschluss für die Stabilisierung des Vi-
deosignals
Im Videohaustelefon ist ein "Steckverbinder
BUS-Abschluss" (A-B-C) für die Stabilisierung
des Videosignals integriert.
Entsprechend der Anschlusskonfiguration
(Haus-/Videohaustelefone in Reihenschaltung
oder Ableitung eines Verteilers) ist lt. nachste-
hender Anmerkung "BUS-Abschluss für Anla-
gen DUE FILI ELVOX” im Abschnitt
Anschlusspläne ein Jumper am Steckverbin-
der ABC zu setzen.
PROGRAMMIERUNG
Es gibt drei Programmierungsarten des Haustelefons: Zuweisung des Kenncodes
oder Rufcodes (unbedingt notwendig), Zuweisung des zusätzlichen Kenncodes (für
Haustelefone, die mit einem Haupt-Haustelefon verbunden sind), Programmierung
der Tasten für Zusatzfunktionen und interne Rufe (sofern erforderlich). Die Pro-
grammierungen müssen mit eingeschalteter Anlage ohne aktive Kommunikationen
durchgeführt werden, und zwar erst, nachdem die (Video-)Haustelefone an die An-
lage angeschlossen, und die Türstationen programmiert wurden.
Programmierung des Kenncodes
Der Kenncode wird mit Hilfe einer in der Anlage vorhandenen und bereits konfigu-
rierten Türstation (Haupt-MASTER) programmiert. Das Haustelefon wird ohne zu-
gewiesenen Kenncode geliefert. Um dies zu überprüfen, die Öffnertaste drücken:
das Haustelefon gibt einen dreifachen “Piepton” ab.
Achtung: während der Programmierung des ID-Codes des Haustele-
fons/Videohaustelefons betragen 30 Sekunden von dem Moment in dem
aufruft man die Programmierung beim Haustelefon/Videohaustelefon bis
zu dem Moment in dem wird die Ruftaste des Klingeltableaus gedrückt
oder der Code gesendet.
Programmierungsphase:
1) Die Abdeckung des Haustelefons abnehmen.
2) Die im Haustelefon befindliche RESET-Taste drücken und gedrückt halten.
3) Die Lamelle der Öffnertaste zusammen mit der RESET-Taste drücken und ge-
drückt halten.
4) Die RESET-Taste loslassen und die Öffnertaste weiterhin gedrückt halten.
5) Nach 2 Sekunden gibt das Haustelefon einen lauten Ton ab und wird mit der
Türstation in Kommunikation gesetzt. Wenn am Haustelefon auch ein Monitor
angeschlossen ist, wird dieser eingeschaltet und mit der Kamera der Türsta-
tion verbunden.
6) Die Lamelle der Öffnertaste loslassen.
7) Bei Klingeltableaus mit Knöpfen die Ruftaste drücken, mit der das Haustele-
fon gerufen wird, bei alfanumerischen Klingeltableaus den Rufcode eingeben
und die Taste “ ” drücken.
8) Wenn in der Anlage ein Haustelefon vorhanden ist, das bereits derselbe Ken-
ncode zugewiesen wurde, gibt die Türstation einen leisen Ton ab und der Vor-
gang muss ab Punkt 2 wiederholt werden.
9) Andernfalls wird der Code dem Haustelefon zugewiesen und die Kommuni-
kation beendet.
Programmierung des zusätzlichen Kenncodes
Die Programmierung des zusätzlichen Kenncodes ist nur erforderlich, wenn mit dem-
selben Knopf bzw. Rufcode gleichzeitig mehrere Haustelefone läuten sollen. Die Hau-
stelefone, die gleichzeitig läuten sollen, werden derselben Gruppe zugeordnet. Das
“Haupt-”Haustelefon wird zuerst mit der obigen Prozedur zur “Programmierung des
Kenncodes” programmiert, die Neben-Haustelefone derselben Gruppe werden mit dem
zusätzlichen Kenncode programmiert (siehe Tabelle auf Abschnitt der Schaltpläne).
Ohne Hilfe des Programmiergerätes Art. 950C oder mit SaveProg können 3 Hau-
stelefone und ein Master-Gerät derselben Gruppe zugeordnet werden.
Wenn die Haustelefone mit den Monitoren Petrarca kombiniert sind, muss für
jeden zusätzlichen Monitor nach dem zweiten ein zusätzliches Netzgerät Art.
6923 hinzugefügt werden. Mit Hilfe des Programmierers Art. 950C kann die
Aktivierung des Läutwerks aller Videohaustelefone programmiert werden,
ohne gleichzeitig alle Monitore einzuschalten. Mit der Selbsteinschalttaste
wird dann der Monitor des Haustelefons eingeschaltet, an dem geantwortet
wird; dadurch wird vermieden, zusätzliche Netzgeräte zu benutzen.
Programmierungsphase:
1) Die Abdeckung des Haustelefons abnehmen.
2) Die im Haustelefon befindliche RESET-Taste drücken und gedrückt halten.
3) Die Lamelle der Öffnertaste und die Selbsteinschalttaste (die 1. Taste unter
der Lamelle) zusammen mit der RESET-Taste drücken und gedrückt halten.
4) Die RESET-Taste loslassen und die anderen 2 Tasten weiterhin gedrückt halten.
5) Nach 2 Sekunden gibt das Haustelefon einen lauten Ton ab und wird mit der
Türstation in Kommunikation gesetzt. Wenn am Haustelefon auch ein Moni-
tor angeschlossen ist, wird dieser eingeschaltet und mit der Kamera der Tür-
station verbunden.
6) Die Lamelle der Öffnertaste und die Selbsteinschalttaste loslassen.
7) Bei Klingeltableaus mit Knöpfen die Ruftaste drücken, mit der das “Haupt-
”Haustelefon gerufen wird, bei alfanumerischen Klingeltableaus denselben
Rufcode des “Haupt-”Haustelefons eingeben und die Taste “ ” drücken.
8) Nachdem dem Haustelefon der zusätzliche Kenncode zugewiesen wurde,
wird die Kommunikation beendet.
Um die zugewiesene Nummer zu erkennen siehe Tabelle auf Abschnitt der Schaltpläne.
Fig. 2
B
A
A
A
Fig. 3
A
C
B
