DESCRIPCIÓN
El teléfono de la serie Petrarca art. 6209 es para porteros eléctricos o vídeo-
porteros de DOS HILOS ELVOX. Está dotado de serie con tres pulsadores:
uno para abrir la cerradura, uno para el autoencendido del teléfono, incluso
cuando no se ha llamado, y uno de servicio auxiliar para la luz de la escalera.
Al teléfono se le pueden añadir tres pares de pulsadores art. 692P (692P/M o
692P/R) para servicios auxiliares o llamadas intercomunicantes y el acceso-
rio art. 6153/682 que sirve para la regulación del volumen de llamada, la ex-
clusión de la señal de llamada, las señalizaciones luminosas de llamada
excluída y de puerta/cancela abierta y las señalizaciones de llamadas sin re-
sponder y de servicios no disponibles. El teléfono se puede instalar en versión
de pared o de sobremesa, en cuyo caso se requiere el kit de transformación
art. 6140 o 6A40; también puede instalarse con los monitores de la serie Pe-
trarca art. 6029 (monitor en blanco y negro) o art. 6029/C (monitor a colores)
mediante el soporte de pared art. 6145 o el kit de transformación de sobre-
mesa art. 6142 o 6A42.

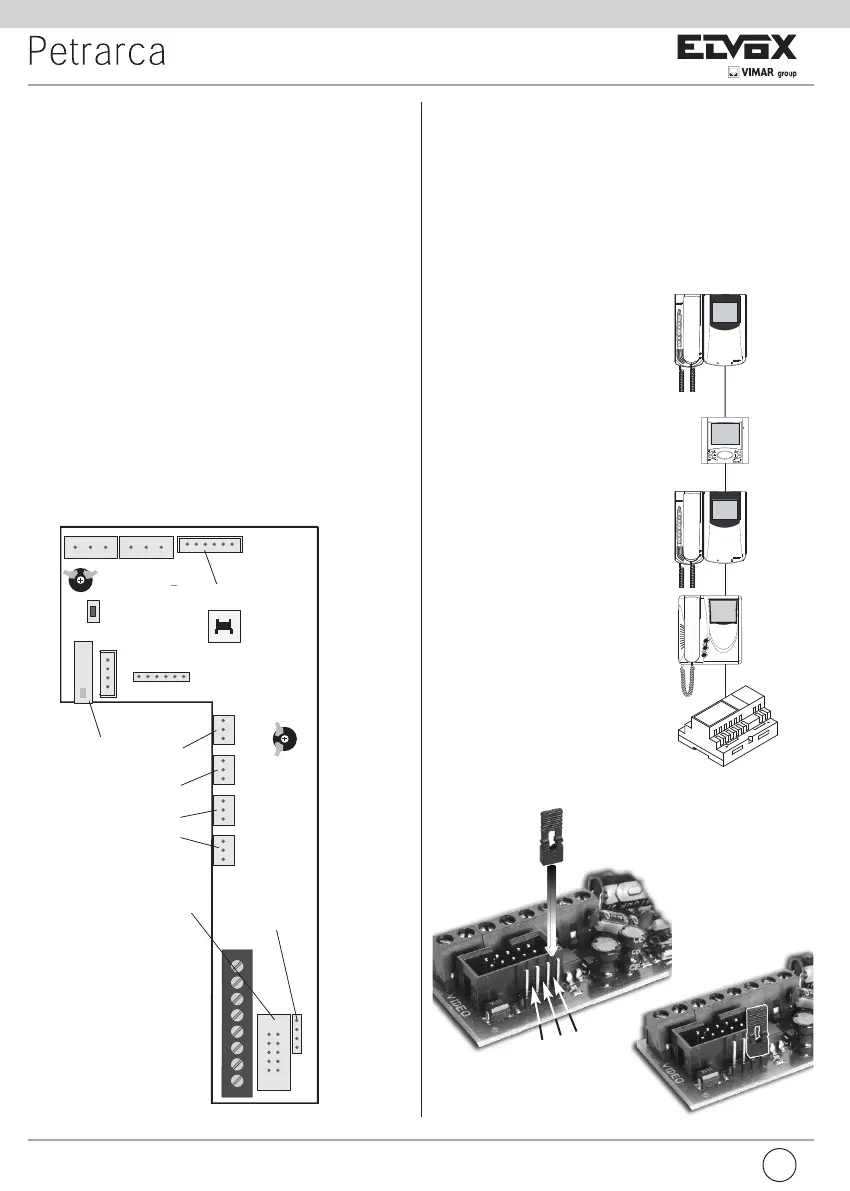

Caja de conexiones y conectores
1, 2) Línea bus.
4, 6P) Conexión para pulsador de llamada desde fuera de la puerta.
5, 6S) Conexión para timbre suplementario.
-, +) Alimentación suplementaria para monitor con alimentador art.
6923.
VARIAT.) Conexión para módulo art. 6153/682.
VIDEO) Conexión para monitor art. 6029 o 6029/C.
T1) 1er par de pulsadores art. 692P.
T2) 2° par de pulsadores art. 692P.
T3) 3er par de pulsadores art. 692P.
T4) 4° par de pulsadores art. 692P.
Fig. 1
Estabilizador
de la señal de
vídeo
TR1, TR2) Trimmers ya regulados en fábrica, no tocar.
Cerradura
Para
Regulaciones
El volumen de la llamada se puede regular desplazando el hilo del altavoz
entre los conectores A+ (tono alto) y A- (tono bajo); también se puede regular
con el accesorio art. 6153/682, dejando el hilo del altavoz conectado al co-
nector A-.
INSTALACIÓN
Para instalar el teléfono de superficie, no se requieren accesorios suplemen-
tarios. De todas formas, siempre se puede utilizar una caja vertical de 3 mó-
dulos para facilitar la fijación y el paso de los cables. Para la instalación de
sobremesa o con un monitor, consultar respectivamente las instrucciones del
kit de transformación y del monitor.
Terminación Bus para estabilización de la
señal de vídeo
En el interior del portero automático hay un
“conector de terminación BUS” (A-B-C) para
la estabilización de la señal de vídeo.
Según la configuración de conexión (porteros
automáticos/videoporteros conectados en
serie o derivados a un distribuidor), puentee el
conector ABC como se describe en la nota
“Terminación BUS para equipos DUE FILI
ELVOX” incluida en el apartado de esquemas
de conexión.
Fig. 2
B
A
A
A
Fig. 3
A
C
B
Para Art. 6029
o 6029/C
