DESCRIÇÃO
O art. 6209 é um telefone da série Petrarca para instalações de porteiros ou
videoporteiros DOIS FIOS da ELVOX. é fornecido de série de 3 botões, um
para a abertura do trinco, um para a autointrodução/autoacendimento do te-
lefone na instalação mesmo quando não é chamado e um para serviço auxi-
liar “luz das escadas”. Ao telefone podem ser acrescentados mais 3 pares de
botões art. 692P (ou 692P/M), para serviços auxiliares ou chamadas interco-
municantes e o acessório art. 6153/682 para: regulação do volume de cha-
mada, exclusão do sinal de chamada, sinalizações luminosas de chamada
excluída, sinalização de chamadas sem resposta, sinalização de serviços não
disponíveis e sinalização luminosa de porta/portão aberto. A instalação do te-
lefone pode efectuar-se na versão de parede ou na versão de mesa com o
auxílio dos kit’s de transformação art. 6140 ou 6A40, ou em conjunto com os
monitores da série Pertrarca art. 6029 (monitor a P/B) ou art. 6029/C (monitor
a cores) através do suporte de parede art. 6145 ou kit’s de transformação para
a versão de mesa art. 6142 ou 6A42.

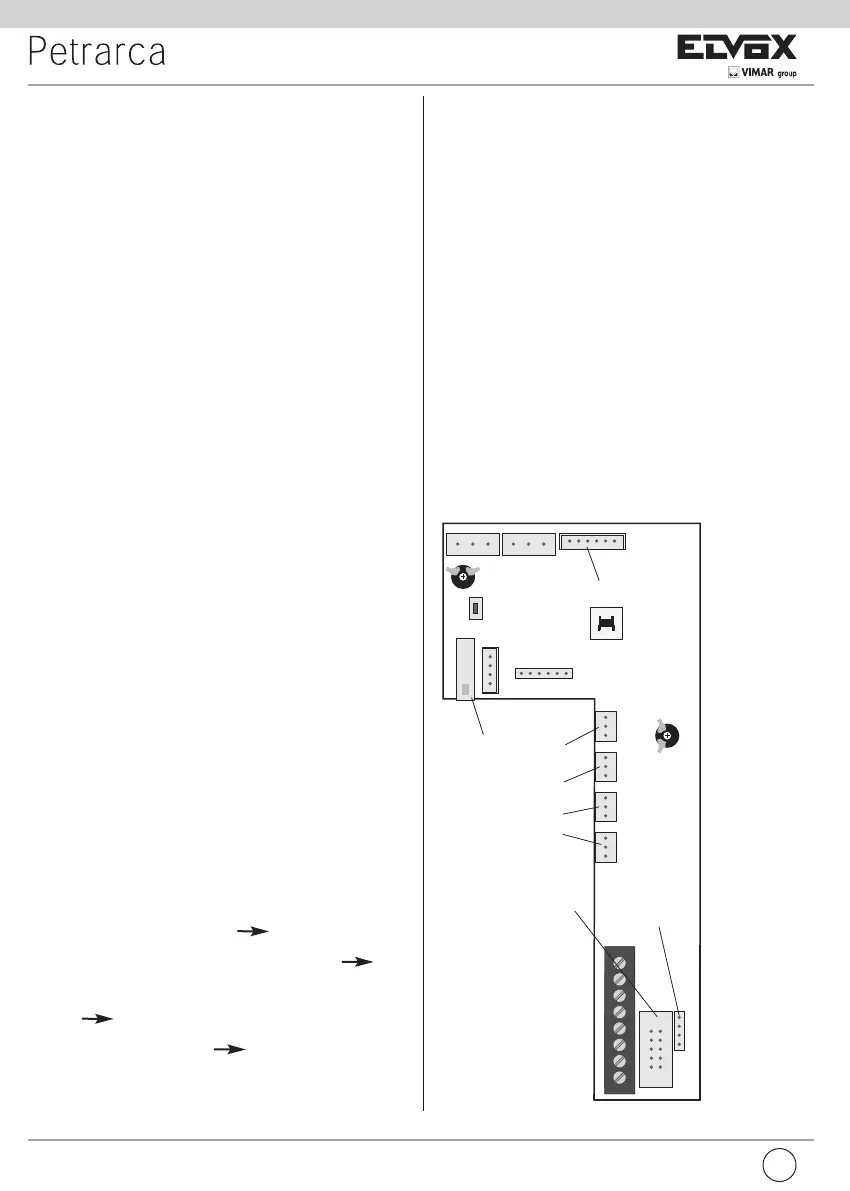

Régua de bornes de ligação e conectores
1, 2) Linha BUS.
4, 6P) Ligação para botão de chamada do patamar.
5, 6S) Ligação da campainha suplementar.
-, +)
Alimentação suplementar para monitor com alimentador art. 6923.
VARIAT.) Ligação para módulo art. 6153/682.
VÍDEO) Ligação para monitor art. 6029 ou 6029/C.
T1) 1° par de botões art. 692P.
T2) 2° pares de botões art. 692P.
T3) 3° pares de botões art. 692P.
T4) 4° pares de botões art. 692P.
Borrado completo de la programación.
Fase de programación:
Se aconseja este procedimiento cuando se quiere cambiar el ID de un te-
léfono/monitor precedentemente programado y no se quiere mantener la
programación de funcionamento del aparato.
1) Quitar la tapa del teléfono.
2) Accionar y mantener accionado el pulsador RESET del teléfono.
3) Accionar y mantener accionado el pulsador de autoencendido al mismo
tiempo que el pulsador RESET.
4) Soltar el pulsador RESET y seguir accionando el pulsador de autoencen-
dido.
5) Transcurridos dos segundos, el teléfono emite un tono largo durante dos
segundos.
6) Soltar el pulsador de autoencendido.
7) Durante el tono largo, accionar la lámina del pulsador de la cerradura.
Si el procedimiento de borrado se ha efectuado correctamente, al accionar nue-
vamente la lámina de la cerradura el teléfono emite tres bips.
FUNCIONAMIENTO
Las llamadas desde la placa externa, intercomunicante y desde fuera de la
puerta se diferencian entre sí por los tonos.
Llamada desde la placa.
Las llamadas desde la placa no siguen la presión del pulsador de llamada sino
que las genera el teléfono internamente. El ciclo de llamada es de 1 s de sonido
y 2 s de pausa repetido dos veces (valor predefinido en la placa). Para respon-
der, descolgar el teléfono. Si el teléfono se encuentra descolgado durante la
llamada, colgarlo y volverlo a descolgar. El tiempo de respuesta a la llamada (30
s) y el tiempo de conversación (predefinido, 2 minutos) se han programado en
los parámetros de la placa. Cuando se agota el tiempo de conversación, se
puede continuar, sin tener que colgar el teléfono, si se efectúa nuevamente la
llamada en un plazo de 10 s desde la misma placa.
Llamada intercomunicante.
Descolgar el teléfono del portero eléctrico y accionar el pulsador intercomuni-
cante correspondiente al portero eléctrico/vídeo-portero que se desea llamar.
En el teléfono del portero eléctrico se oirá un tono de llamada (si es posible
efectuar la llamada) o un tono de ocupado (si no se puede efectuar la llamada).
En el teléfono llamado, empieza a sonar el timbre de manera cíclica con un
ritmo de 1 s de sonido y 4 s de pausa. La duración máxima de la llamada es de
30 s (6 ciclos). Para responder a la llamada, sólo hay que levantar el teléfono;
la duración máxima de la conversación es de 5 minutos.
Cuando se agota el
tiempo de conversación, se puede continuar, sin tener que colgar el teléfono, si se
efectúa nuevamente la llamada en un plazo de 10 s. La llamada desde la placa tiene
prioridad sobre una llamada intercomunicante.
Llamadas rechazadas.
Si se instala el art. 6153/682 en el teléfono, es posible variar la intensidad de lla-
mada o excluir el sonido de llamada. La exclusión de la llamada se indica me-
diante el encendido del led rojo de forma fija. Si se efectúan llamadas hacia el
teléfono cuando la llamada está excluída, éstas se rechazan. El led rojo se
apaga brevemente una vez por cada llamada excluida (número máximo de lla-
madas excluídas: 4). La señalización se repite cada 10 s aproximadamente. Las
llamadas rechazadas pueden borrarse con la rehabilitación del timbre, el re-
stablecimiento del teléfono y la ausencia de alimentación en la instalación. En
la placa, el rechazo se señala mediante un tono de disuación (una serie de bips
de 100ms con una pausa de 100 ms durante 5 s en total).
En la placa con display, se visualiza el mensaje “No molestar”.
Tecla Abrepuertas
La tecla abrepuertas de cada aparato funciona como se describe a continua-
ción.
- Aparato con microteléfono colgado abrepuertas hacia la última
placa con la que ha hablado o ha sido llamado.
- Aparato con microteléfono descolgado, pero no ocupado en una
conversación llamada a la centralita si el flag Centralita es SÍ. De lo con-
trario, es como el primer caso.
- Aparato con microteléfono descolgado y ocupado en una conversación in-
terna como el primer caso.
- Aparato con microteléfono descolgado y ocupado en una conversación
externa o llamado desde la placa abrepuertas hacia la placa con la
que está hablando o ha sido llamado.
En definitiva se acciona siempre un abrepuertas excepto cuando se de-
scuelga el microteléfono y se pulsa inmediatamente el pulsador abrepuer-
tas. Es posible llevar también éste al caso estándar si en la instalación no
hay centralita de conserjería y si el flag Centralita se configura a NO.
Fig. 1
Trinco
Para Art. 6029
ou 6029/C
Estabilização
do sinal video.
TR1, TR2) Trimmers já regulados de fábrica, não tocar.
