I
DESCRIZIONE
L'art. 6209 è un citofono della serie Petrarca per impianti citofonici o videoci-
tofonici DUE FILI ELVOX. È fornito di serie di 3 pulsanti, uno per l'apertura
della serratura, uno per l'autoinserimento/autoaccensione del citofono nel-
l'impianto anche quando non è stato chiamato ed uno per servizio ausiliario
“luce scale”. Al citofono possono essere aggiunte altre 3 coppie di pulsanti art.
692P (692P/M o 692P/R), per servizi ausiliari o chiamate intercomunicanti e
l’accessorio art. 6153/682 per: regolazione del volume di chiamata, escluzione
del segnale di chiamata, segnalazioni luminosa di chiamata esclusa, segnala-
zione di chiamate inevase senza risposta, segnalazione di servizi non dispo-
nibili e segnalazione luminosa di porta/cancello aperto. L’installazione del
citofono può avvenire in versione da parete o in versione da tavolo con l’au-
silio dei kit di trasformazione art. 6140 o 6A40, oppure in abbinamento con i
monitor della serie Pertrarca art. 6029 (monitor in B/N) o art. 6029/C (monitor
a colori) per mezzo della staffa da parete art. 6145 o kit di trasformazione da
tavolo art. 6142 o 6A42.

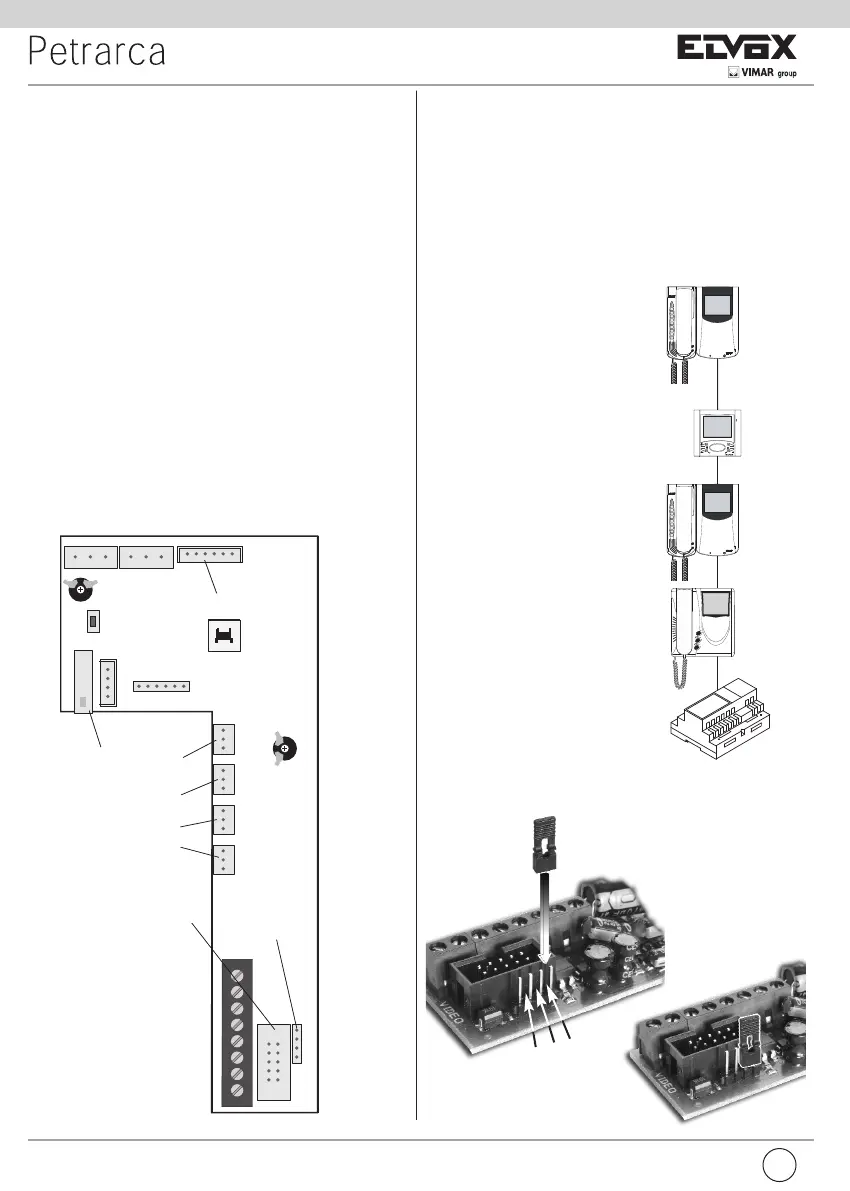

Morsettiera di collegamento e connettori
1, 2) Linea BUS.
4, 6P) Collegamento per pulsante di chiamata fuoriporta.
5, 6S) Collegamento suoneria supplementare.
-, +) Alimentazione supplementare per monitor con alimentatore art. 6923.
VARIAT.) Collegamento per modulo art. 6153/682.
VIDEO) Collegamento per monitor art. 6029 o 6029/C.
T1) 1° coppia di pulsanti art. 692P.
T2) 2° coppia di pulsanti art. 692P.
T3) 3° coppia di pulsanti art. 692P.
T4) 4° coppia di pulsanti art. 692P.
Fig. 1
Fig. 3
Regolazioni
Il volume di chiamata è regolabile spostando il filo dell’altoparlante tra il con-
nettore A+ (tono alto) e A- (tono basso), altrimenti utilizzare l’accessorio Art.
6153/682, lasciando il filo dell’altoparlante collegato al connettore A-.
INSTALLAZIONE
L’installazione del citofono da esterno parete non richiede accessori supple-
mentari. È possibile comunque predisporre una scatola in verticale da 3 moduli
per agevolare il fissaggio e il passaggio dei cavi. Per l’installazione da tavolo e
in abbinamento al monitor vedere rispettivamente le istruzioni dei kit di trasfor-
mazione e dei monitor.
Terminazione Bus per stabilizzazione del
segnale video
All’interno del citofono è presente un “con-
nettore di terminazione BUS” (A-B-C) per la
stabilizzazione del segnale video.
A seconda della configurazione di collega-
mento (citofoni/videocitofoni collegati in serie
o derivati ad un distributore) settare in ponti-
cello sul connettore ABC come descritto
nella nota “Terminazione bus per impianti
DUE FILI ELVOX” riportata in seguito, nella
sezione schemi di collegamento.
Fig. 2
B
A
A
A
A
C
B
Per art. 6029
ou 6029/C
