DESCRIPTION
Type 6209 is an interphone in the Petrarca series for ELVOX 2-WIRE audio
and video door entry systems. It is supplied as standard with 3 pushbuttons,
one for lock release, one for self-start of the interphone in the system even
when not called, and one for the auxiliary “stair light” service. The interphone
can be fitted with an additional 3 pairs of pushbutton types 692P (692P/M or
692P/R), for auxiliary services or intercommunicating calls, and the accessory
type 6153/682 for: call volume adjustment, call signal mute, call denied lumi-
nous indicators, signal to indicate unanswered calls, signal to indicate servi-
ces not available and luminous signal for gate/door open. The interphone can
be installed as a wall-mounted version or desktop using the conversion kit
type 6140 or 6A40, or in combination with monitors in the Petrarca series type
6029 (b/w monitor) or type 6029/C (colour monitor) by means of wall bracket
type 6145 or desktop conversion kit type 6142 or 6A42.

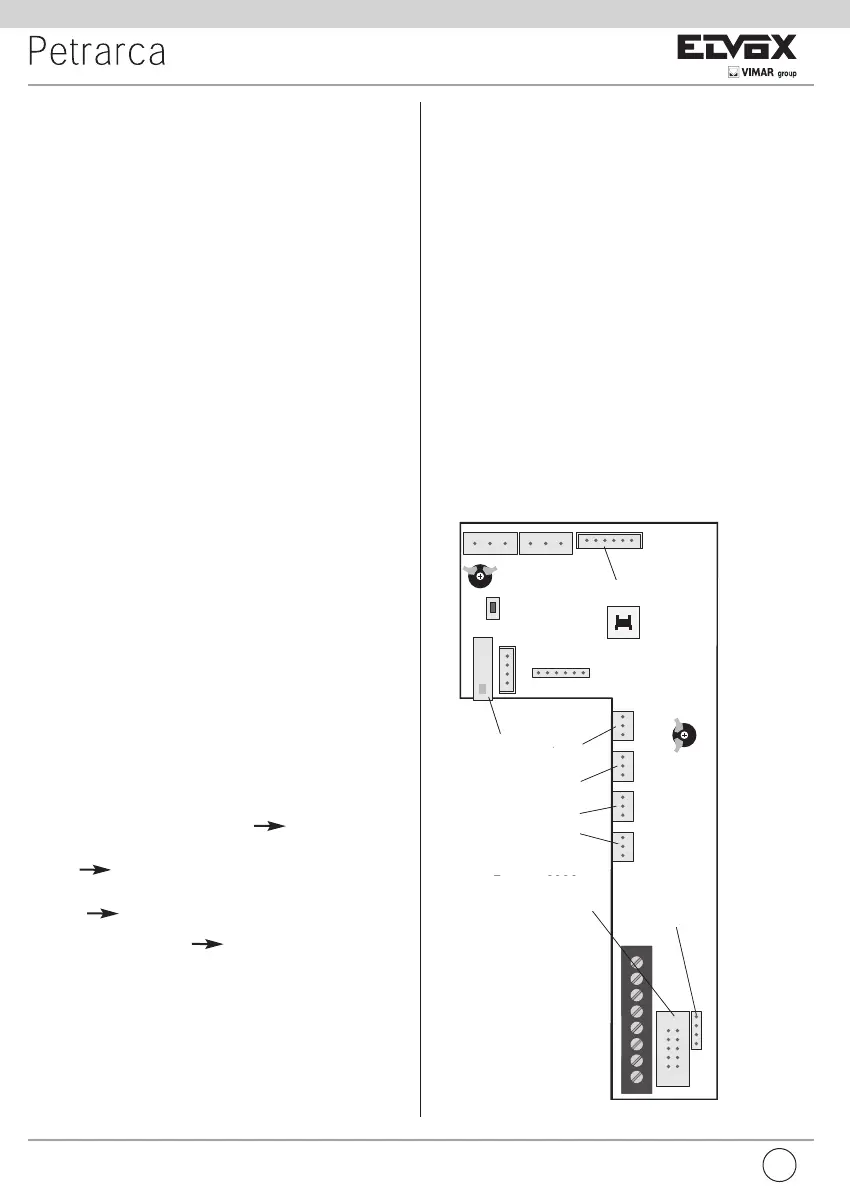

Connection and connector terminal board
1, 2) BUS line.
4, 6P) Connection for door call pushbutton.
5, 6S) Connection of additional door ringtone
-, +)
Additional power supply for monitor with power supply type 6923.
VARIAT.) Connection for module type 6153/682.
VIDEO) Connection for monitor type 6029 or 6029/C.
T1) 1st pair of pushbuttons type 692P.
T2) 2nd pair of pushbuttons type 692P.
T3) 3rd pair of pushbuttons type 692P.
T4) 4th pair of pushbuttons type 692P
.
2) Premere e mantenere premuto il pulsante RESET presente nel citofono.
3) Premere e mantenere premuto il pulsante di autoaccensione assieme al
pulsante RESET.
4) Rilasciare il pulsante RESET, continuando a tenere premuto il pulsante
autoaccensione.
5) Dopo 2 secondi il citofono emette, per 2 secondi, un tono lungo.
6) Rilasciare il pulsante autoaccensione.
7) Durante il tono lungo, premere la lamella del pulsante serratura.
Se la procedura di cancellazione è andata a buon fine, premendo nuovamente
la lamella della serratura il citofono emetterà un triplo “Bip”.
FUNZIONAMENTO
Le chiamate da targa esterna, intercomunicante e fuoriporta sono differen-
ziate tra loro da toni diversi.
Chiamata da targa.
Le chiamate da targa non seguono la pressione del pulsante di chiamata ma
vengono generate internamente dal citofono. Il periodo di chiamata è 1 s di
suono e 2 s di pausa ripetuto per 2 volte (valore di default impostato nella
targa). Per rispondere, sollevare il microtelefono. Se il microtelefono è già sol-
levato durante la chiamata riagganciare e risollevarlo. Il tempo di risposta alla
chiamata (30 s) e il tempo di conversazione (2 minuti di default) sono impostati
nei parametri della targa. Scaduto il tempo di conversazione, si può conti-
nuare, senza riagganciare il microtelefono, se viene eseguita di nuovo la chia-
mata entro 10 s dalla stessa targa.
Chiamata intercomunicante.
Sollevare il microtelefono del citofono, premere il pulsante intercomunicante
relativo al citofono/videocitofono da chiamare. Nel microtelefono del citofono
chiamante si udrà un tono di chiamata (se la chiamata è possibile) o tono di
occupato (se la chiamata non è possibile). Nel citofono chiamato la suoneria
inizierà a suonare ciclicamente con un ritmo di 1 s di suono e 4 s di pausa. La
durata massima della chiamata sarà di 30 s (6 cicli). Per rispondere alla chia-
mata è sufficiente sollevare il microtelefono; la durata massima della conver-
sazione è di 5 minuti. Scaduto il tempo di conversazione si può continuare la
conversazione, senza riagganciare il microtelefono, se viene eseguita di nuovo
la chiamata entro 10 s. Un’eventuale chiamata da targa ha priorità su quella
intercomunicante.
Chiamate rifiutate.
L’installazione dell’art. 6153/682 nel citofono, permette di variare l’intensità di
chiamata o di escludere il suono di chiamata. L’esclusione della chiamata è in-
dicata dall’accensione permanente del LED rosso. Se vengono eseguite delle
chiamate verso il citofono quando è in condizione di chiamata esclusa, que-
ste vengono rifiutate. Il rifiuto delle chiamate determina un breve spegnimento
del LED rosso tante volte sono le chiamate escluse (massimo chiamate
escluse 4). La segnalazione viene ripetuta ogni 10 s circa. La cancellazione
delle chiamate rifiutate avviene con: la riabilitazione della suoneria, con il reset
del citofono o l’assenza di alimentazione nell’impianto. Nelle targa il rifiuto è
segnalato con il tono dissuasione (una serie di “Bip” di 100ms con pausa di
100ms per 5 totali). Nella targa con display viene anche visualizzato il mes-
saggio “Non disturbare”.
Tasto Serratura
Il tasto serratura di ogni apparecchio funziona nel modo seguente.
- Apparecchio con microtelefono a riposo serratura verso l’ultima
targa con la quale ha parlato o dalla quale è stato chiamato.
- Apparecchio con microtelefono sollevato ma non impegnato in conversa-
zione chiamata a centralino se il flag Centralino è SI. Altrimenti si
riconduce al primo caso.
- Apparecchio con microtelefono sollevato e impegnato in conversazione
interna come il primo caso.
- Apparecchio con microtelefono sollevato e impegnato in conversazione
esterna o chiamato da targa serratura verso la targa con la quale
sta parlando o dalla quale è chiamato.
In pratica si va ad azionare una serratura sempre tranne quando si alza il mi-
crotelefono e si preme subito il pulsante serratura. Portare anche questo al
caso standard si può se nell’impianto non c’è il centralino di portineria e se si
pone il flag Centralino a NO.
