F
7
DESCRIPTION
L'art. 6209 est un portier audio de la série Petrarca pour systèmes de por-
tiers audio ou vidéo 2 FILS ELVOX. Livré avec 3 boutons de série : un pour
la commande de la gâche, un pour l'allumage/extinction automatique du
poste même sans appel et un pour le service auxiliaire d'éclairage escalier. Le
portier audio peut recevoir 3 autres paires de boutons art. 692P (692P/M o
692P/R) pour les services auxiliaires ou la communication entre postes et l'ac-
cessoire art. 6153/682 pour : réglage du volume d'appel, exclusion du signal
d'appel, signalisation lumineuse d'appel exclu, signalisation d'appel sans ré-
ponse et signalisation de services non disponibles et signalisation lumineuse
de porte ouverte/portail ouvert. L'installation du portier audio est réalisable
en version murale ou en version de table à l'aide des kits de transformation
art. 6140 ou 6A40 ou bien en combinaison avec les moniteurs de la série Pe-
trarca art. 6029 (moniteur N/B) ou art. 6029/C (moniteur couleur) à l'aide de
la patte de support mural art. 6145 ou du kit de transformation version de
table art. 6142 ou 6A42.

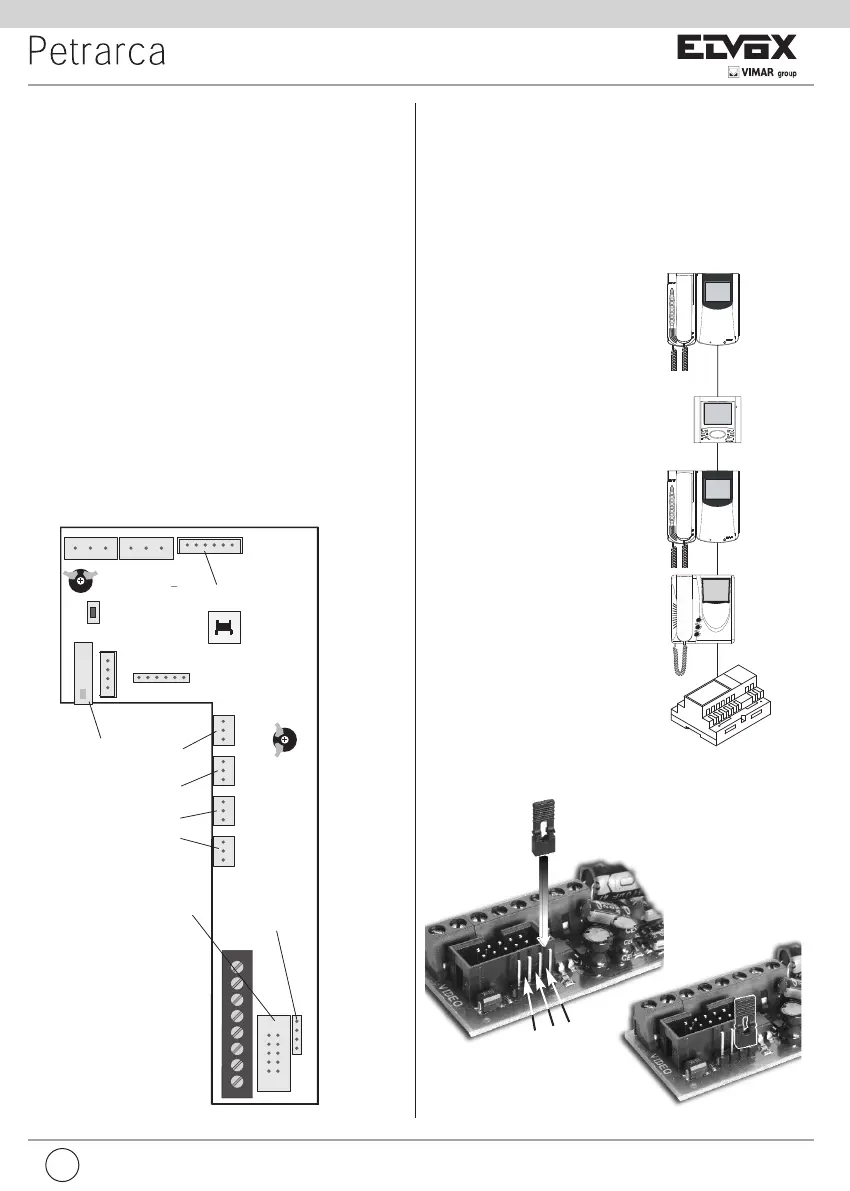

Bornier de connexion et connecteurs
1, 2) Ligne BUS.
4, 6P) Raccordement pour bouton-poussoir d'appel de palier
5, 6S) Raccordement sonnerie supplémentaire.
-, +) Alimentation supplémentaire pour moniteurs art. 6923.
VARIAT.) Raccordement pour module art. 6153/682.
VIDEO) Raccordement pour moniteur art. 6029 ou 6029/C.
T1) 1ère paire de boutons art. 692P.
T2) 2ème paire de boutons art. 692P.
T3) 3ème paire de boutons art. 692P.
T4) 4ème paire de boutons art. 692P.
Réglages
Le volume d'appel est réglable en déplaçant le fil du haut-parleur entre le con-
necteur A+ (ton haut) et A- (ton bas), sinon utiliser l'accessoire art. 6153/682
en laissant le fil du haut-parleur relié au connecteur A-.
INSTALLATION
L'installation en saillie du portier audio ne nécessite pas d'accessoires sup-
plémentaires. Toutefois, il est possible de prévoir une boîte 3 modules verticale
pour faciliter la fixation et le passage du câblage. Pour l'installation de la ver-
sion de table en combinaison avec le moniteur, voir respectivement les in-
structions des kits de transformation et des moniteurs.
Terminaison Bus pour la stabilisation du si-
gnal vidéo
Un « connecteur de terminaison bus » (A-B-
C) se trouve à l'intérieur de l'interphone pour
la stabilisation du signal vidéo.
En fonction de la configuration de la conne-
xion (interphones/moniteurs reliés en série ou
dérivés à un distributeur), régler en pontet sur
le connecteur ABC comme décrit dans la note
« Terminaison bus pour installations DEUX
FILS ELVOX » reportée ci-dessous, dans la
section schémas de raccordement.
BL BIRO A+ CAA- VARIAT.
SERR.
SERIALE
PRG.
T1
T2
T3
T4
VIDEO
1
1
2
4
5
6S
6P
-
+
T1
T2
T3
T4
Per art. 6153/682
RESET
SERRATURA
Per art. 6009 o
6009/C
Stabilizzazione
segnale video
TR1
TR2
Pour
Fig. 1
Fig. 2
B
A
A
A
Fig. 3
A
C
B
Stabilisateur de
signal vidéo
TR1, TR2) Trimmers déjà reglés dans l’usine, ne toucher pas.
Gãche
Pour Art. 6029
ou 6029/C
