SL24.T
IT

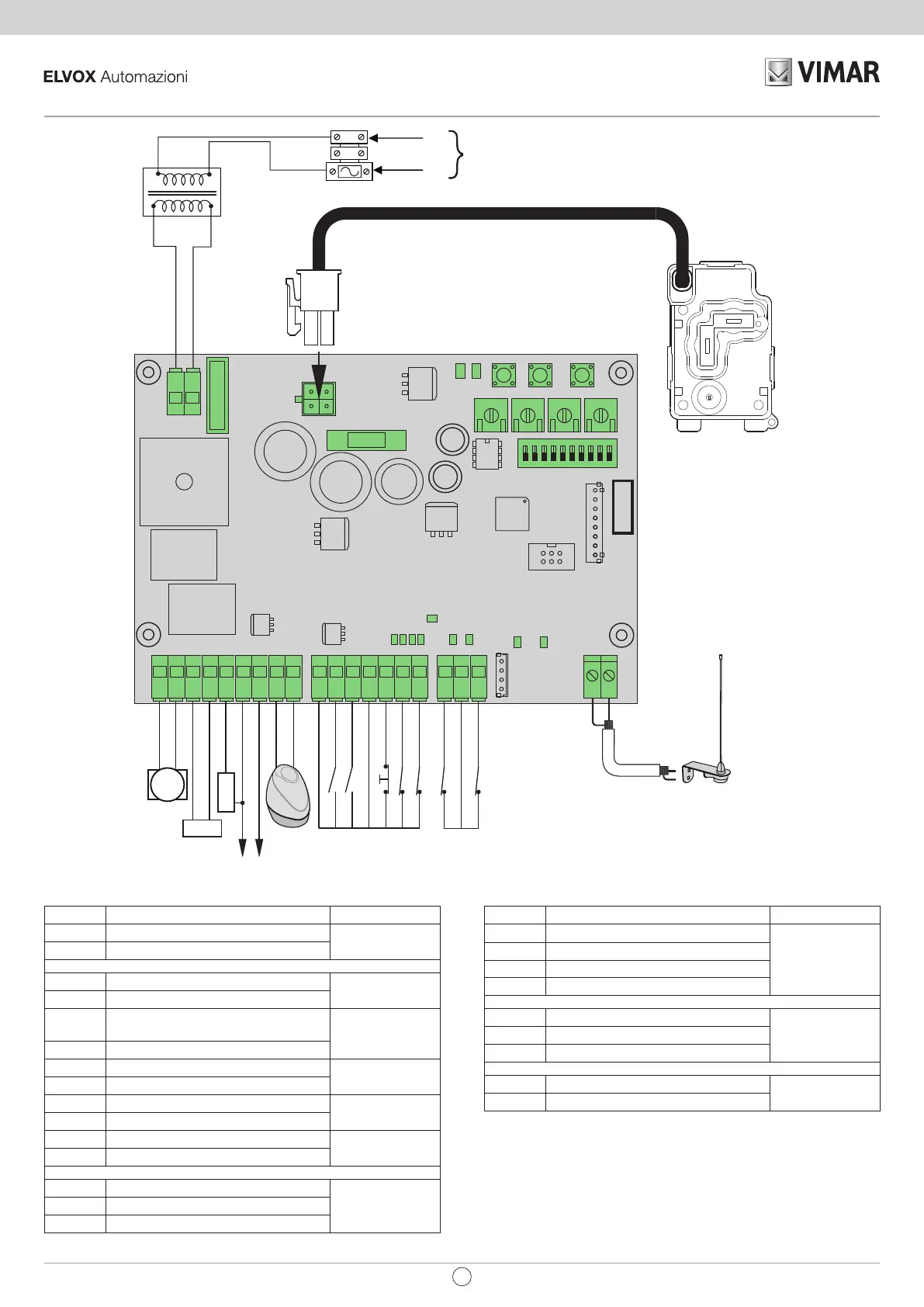

Funzioni della morsettiera
Morsetto Descrizione Dati nominali
T1 Connessione secondario trasformatore
24 Vac
T2 Connessione secondario trasformatore
21 Apertura motore
24 Vdc 80 W
22 Chiusura motore
12
Negativo uscita radio ausiliaria/luce di
cortesia
24 Vdc 120 mA
1 Positivo accessori
14 Negativo uscita spia cancello aperto
24 Vdc 120 mA
1 Positivo accessori
1 Positivo accessori
24 Vdc 500 mA
0 Negativo accessori
10 Negativo lampeggiante
24 Vdc 15 W max
11 Positivo lampeggiante
99 Comune ingressi
51 Passo-passo (N.O.)
52 Pedonale (N.O.)
Morsetto Descrizione Dati nominali
99 Comune ingressi
61 Arresto (N.C.)
62 Fotocellula in chiusura (N.C.)
63 Fotocellula (N.C.)
31 Finecorsa 1
99 Comune ingressi
32 Finecorsa 2
- Massa antenna
ANT Segnale antenna
41
-E
+E
BAT
U
2
TCA
PROG
MRX
C
N9
1
5
A
F1 (ATO)
S
E
C
T1
T2
O
N
1
2
3
4
5
6
7
8
9
10
DIP1
FM1
VS
V
PWR
PRG
51
F2 (5X20)
F3.15 A
CNRX
U1
99
52
63
51
99
61
62
31
_
ANT
SL24.T
21
22
12
14
1
0
10
11
1
31
99
32
32
51
52
61
62
63
ENCA
ENCB
- 230 Vac
- 120 Vac
N
L
PED
P.P.
PHC
PH
STOP
COM
COM
M
OPEN M
CLOSE M
RAU
RAU-
SCA-
SCA
24V+
24V-
BLINK-
BLINK+
24V+
SW1
SW2
COM
ZBA6
