48
Vincent
8. AUDIO OUTPUTS :
sorties du signal son analogique
Un des prises RCA ou les douilles XLR sont reliées
à l’entrée correspondante de l’amplificateur, du
préamplificateur ou d’un appareil similaire.
9. LAMP:
gradateur pour les tubes d’éclairage
Le réglage de ce commutateur influence la lumino-
sité de l’éclairage de la fenêtre pour le tube (5).
10. POWER CONTROL (12V)
Les signaux de commande de mise sous tensi-
on (Trigger) sont envoyés via ces douilles jack
(3,5 mm).
11. Digital IN
USB: Port d‘entrée
Raccordez ici votre PC, votre ordinateur porta-
ble, ou autre, à l‘aide du câble livré avec l‘appa-
reil
12. DIGITAL IN:
AES/EBU + Coaxial 1 & Coaxial 2
Ports pour les signeaux audio des appareils sour-
ce disposont d’un signal audio nummerique
comme par ex. un lecteur DVD. “Coaxial” pour
une liaison par câble coaxial et “AES/EBU” par
câble XLR symétrique.
13. DIGITAL IN:
Optical 1 / Optical 2
Ports pour les signeaux audio des appareils sour-
ce disposont d’un signal audio nummerique pour
une liaison par fibre optique.
14. Sélecteur/Commutateur de tension
A l’arrière se trouve un commutateur de tension,
avec lequel vous pouvez régler la tension de 230
V à 110 V.
Pour plus d'informations, reportez-vous à la secti-
on Consignes de sécurité
(P. 50 « Commutation de tension »)
15. AC 220-240V : prise secteur
Raccordez ici le cordon secteur et branchez-le au
secteur.
16. AC 220-240V : prise secteur
Coupure automatique de l‘alimentation selon la
charte écologique. Cet appareil s’éteint automati-
quement après 15 minutes si aucun signal
d‘entrée n‘est détecté. La puissance absorbée
sera alors de 0,4 Watt. Pour redémarrer l‘appa-
reil il faut appuyer sur la touche marche/arrêt.
Cette fonction peut être désactivée en position-
nant la touche „Auto“ à l‘arrière de l‘appareil sur
„Off“. L‘appareil n’a pas de fonction veille. Il est
conseillé de débrancher l‘appareil du secteur si
celui-ci n‘est pas utilisé un certain temps.

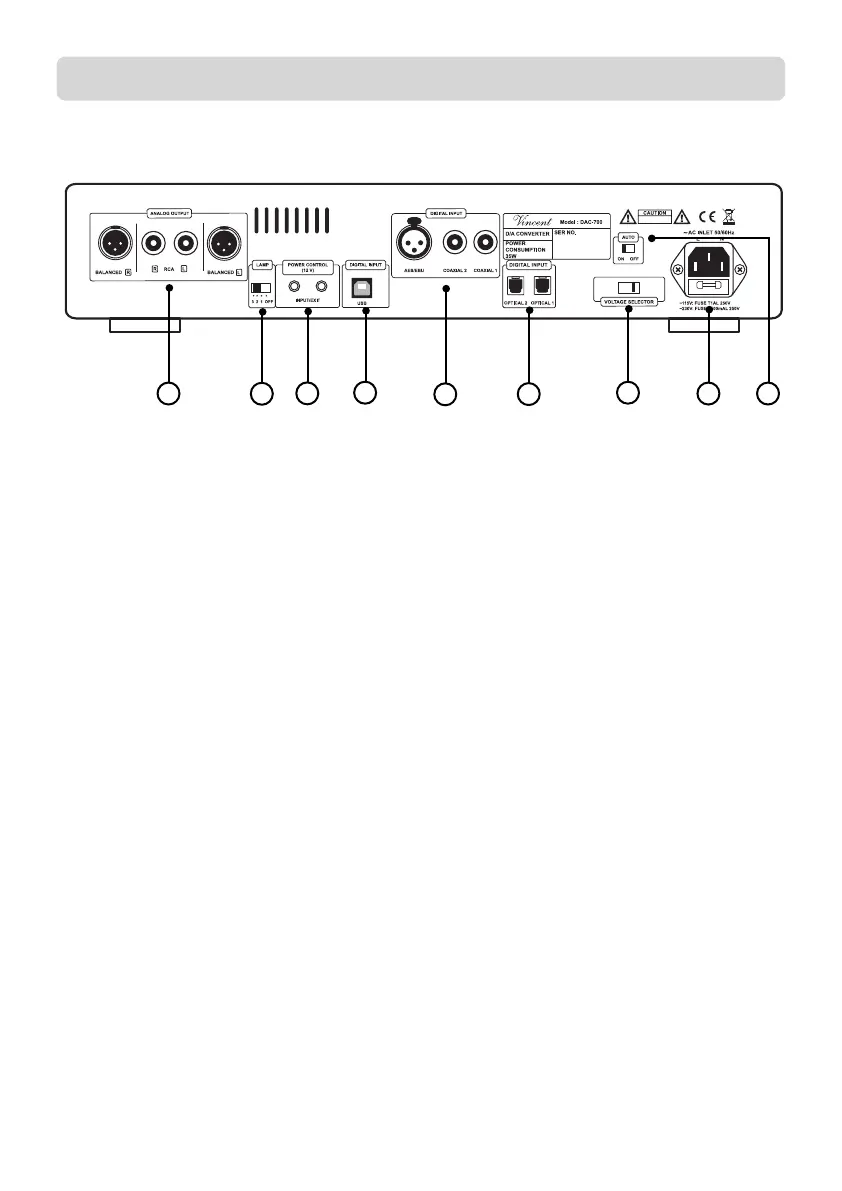

FACADE ARRIERE
14
12
8
9
10
15
13
11
16
