Manuel de l’utilisateur
MOTEUR 4 TEMPS VIPER 173CC
Pièces détachées en ligne à www.GetEarthquake.com ou composer le 800-345-6007 L-V 8h-17h HNC

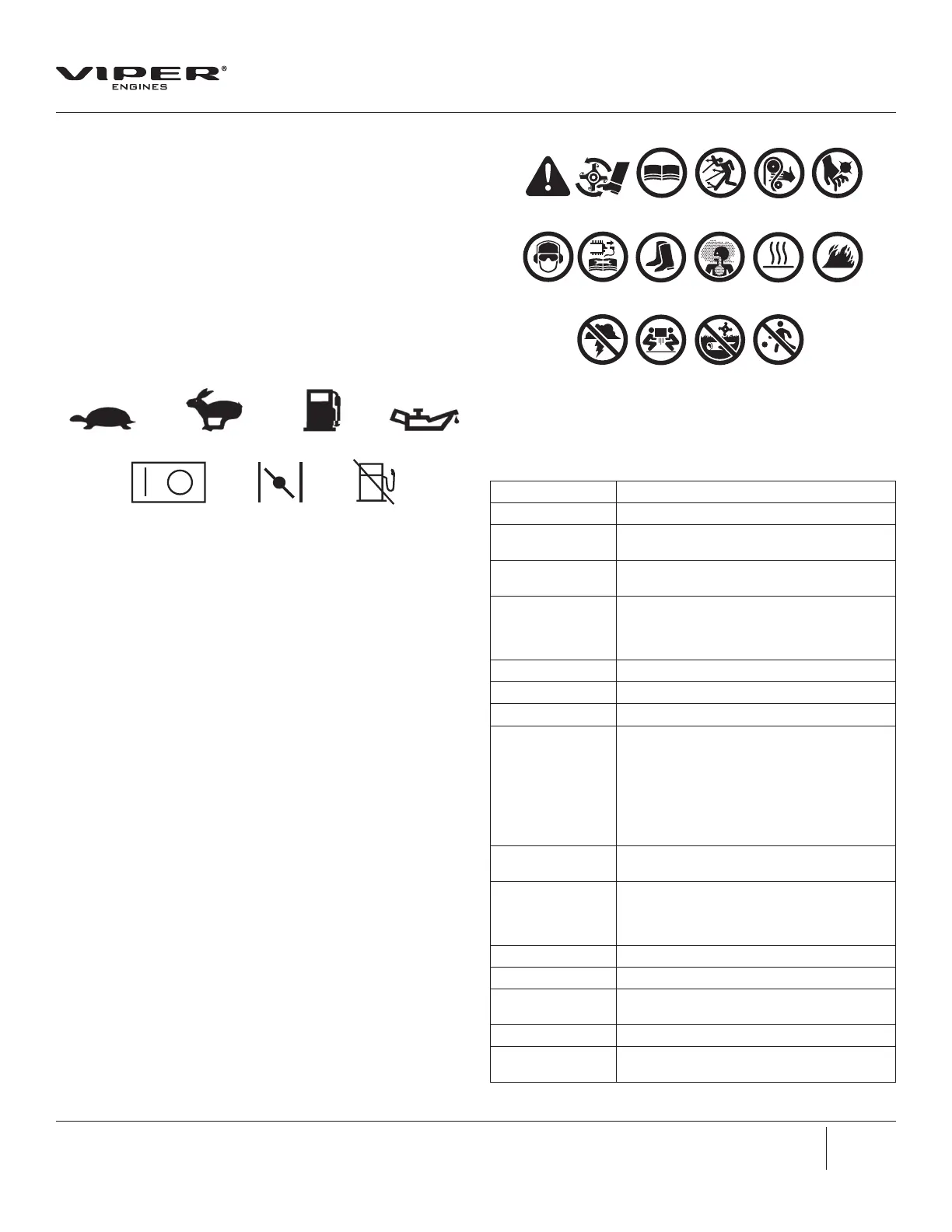

Les illustrations à la page 21 ont pour objet de familiariser l’opérateur
avec l’emplacement et le contenu de ces symboles de sécurité,
visibles durant les opérations normales d’utilisation. Veiller à les
passer en revue maintenant et, en cas de doute concernant leur
signication ou le respect de ces instructions, relire complètement
les instructions de sécurité du manuel. Pour toute autre question,
s’adresser au service après-vente Ardisam.
SYMBOLES DE COMMANDE ET DE FONCTIONNEMENT
Les symboles de commande et de fonctionnement gurant sur la
machine et dans le manuel sont illustrés ci-dessous. Avant d’utiliser
la machine, veiller à apprendre et à comprendre la signication de
chaque symbole.
Volet de départ
Marche/Arrêt Fermeture carburant
Lent Rapide
Carburant Huile
SYMBOLES DE SÉCURITÉ ET SIGNIFICATIONS
A: Avertissement!
B: Danger de blessure par les fraises en rotation.
C: Lire le manuel de l’utilisateur avant d’utiliser la machine.
D: Enlever les objets susceptibles d’être projetés par cette machine
E: Pièces en mouvement dangereuses.
F: Prendre garde aux pièces en mouvement et en rotation.
G: Porter en permanence une protection des yeux et des oreilles.
H: Ne pas eectuer d’entretien ni de réglage de pièces en mouvement
avant d’avoir coupé le moteur et débranché le câble de bougie.
I: S’habiller comme il se doit et porter des chaussures solides.
J: Vapeurs toxiques — Ne pas faire fonctionner dans des endroits
non ventilés.
K: Surfaces chaudes.
L: Risques d’incendie.
M: Ne pas utiliser durant des orages. En cas de fortes intempéries,
arrêter la machine et se mettre à l’abri.
N: Levage à plusieurs — Par mesure de sécurité, toujours soulever
cette machine à deux personnes au moins.
O: Ne pas labourer au-dessus de canalisations et tuyaux souterrains.
P: Ne pas utiliser en présence d’enfants ou autres personnes.
DONNÉES TECHNIQUES
Cylindrée / cycle 173 cc; 4 temps
Type d’allumage Allumage électronique
Système de
refroidissement
Refroidissement par air forcé
Réglage de ralenti
du carburateur
1900 +/- 100 tr/min
Jeu des soupapes Moteur froid - Admission: 0,15 à 0,02 mm;
Échappement:
0,20 à 0,02 mm
Couple maximal 9,0 Nm à 2500 tr/min (6,64 pi-lb)
Alésage et course 70 x 45 mm
Type de bougie DK7RTC / écartement 0,7 à 0,8mm (~ 0,030po)
Type de carburant
recommandé
Essence d’indice d’octane 87 minimum SANS
éthanol
REMARQUE: Si une essence contenant de l’éthanol
est utilisée, il est conseillé d’ajouter un stabilisateur
de carburant dans les proportions spéciées par
le fabricant. NE PAS utiliser de mélanges d’éthanol
E85.
Capacité du
réservoir d’essence
1,1litres environ (0,3gal)
Type d’arbre moteur 22,2mm, 55mm de l’extrémité de l’arbre à la
surface de montage, rainure pleine longueur 4mm
x 26mm, perçage et taraudage 3/8-24 UNF-23mm
min., let complet.
Type de démarreur Lanceur à rappel
Vitesse 3600 tr/min
Capacité et type
d’huile
0,6litre (0,63pte); SAE 30 (par temps de gel, utiliser
5W-30)
Poids 14,1kg (31lb) sec
Dimensions hors
tout
396 mm x 355 mm x 339 mm
A B
C
D
E
F
G
H
I J
K L
M
N
O
P
