Guía usuario para Mantis Compact con plataforma universal www.visioneng.com/support
Español
MANTIS COMPACT
Contenidos

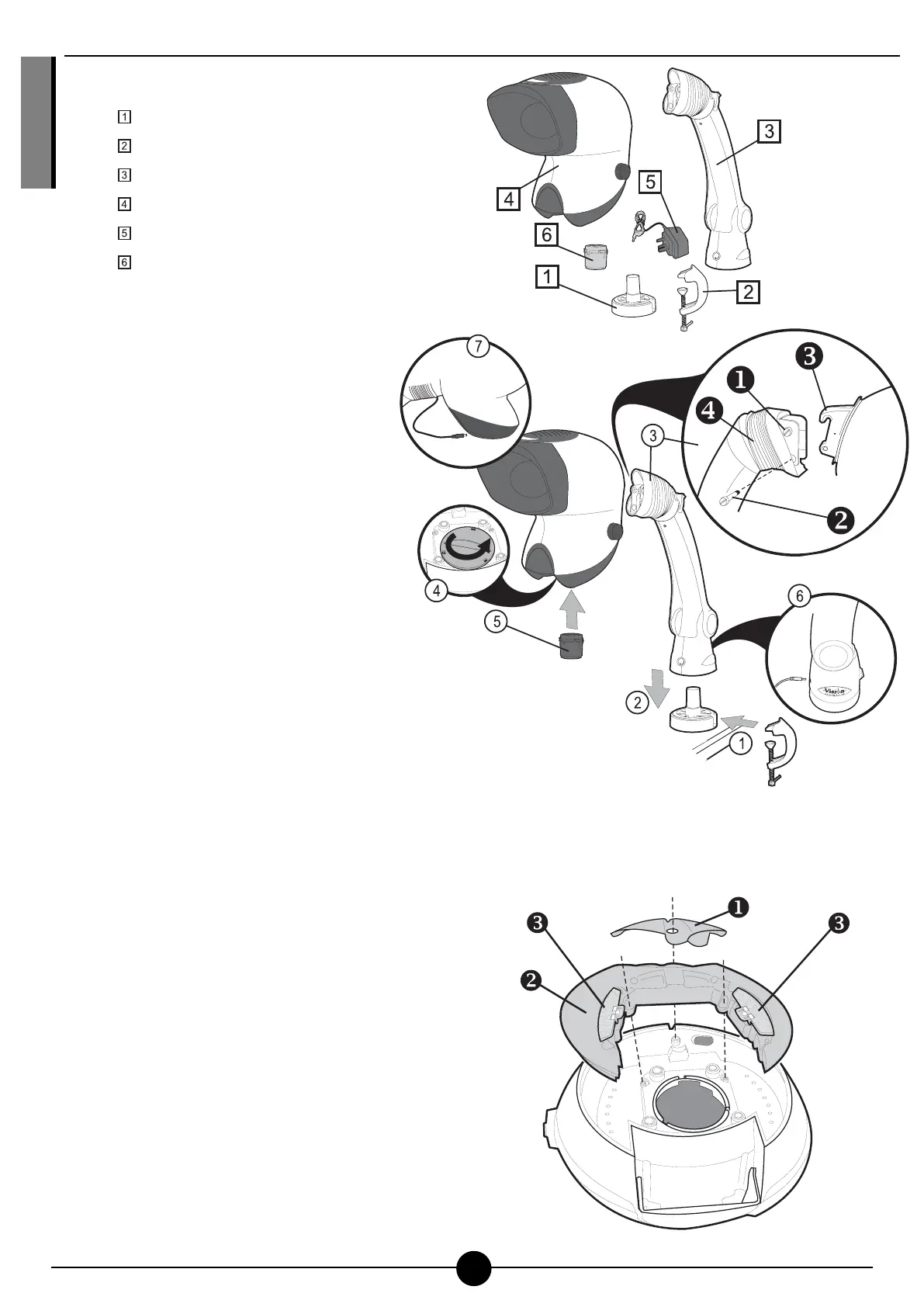

Montaje
Fijar el acoplamiento universal a la superficie
de trabajo mediante la abrazadera tipo G-
clamp o mediante los tornillos
apropiados en los agujeros de la base.
Coloque el brazo universal en la parte
superior del acoplamiento universal y
deslícelo por la barra hasta que encaje
correctamente.
Suelte el tornillo superior del brazo
universal y extraiga el tornillo inferior .
Coloque con cuidado el gancho del cabezal
de la Mantis sobre el tornillo superior del
brazo universal.
Reemplace el tornillo inferior
, asegurándose de que
el tornillo pase por la parte inferior del cabezal Mantis.
Apriete los tornillos superior e inferior y vuelva a colocar el fuelle de goma del
brazo universal
.
Retire el enchufe rojo debajo del cabezal.
Coloque el objetivo elegido en el lugar correspondiente.
Asegúrese de que el adaptador es compatible con la fuente de energia, conecte el enchufe a la
fuente y al brazo universal.
Conecte el cable de la parte superior del brazo universal a la parte trasera del cabezal.
No intente conectar la fuente de alimentación directamente al Cabezal de vision.
Acoplamiento universal
Abrazadera G
Soporte con plataforma de contrapesado
Cabezal de visión
Cargador
Lente Objetivo
Cambio de desecante
El desecante previene del exceso de humedad en el cabezal óptico.
f Desconecte la fuente de energía desde el interruptor del
cabezal.
f Suelte los tornillos de seguridad de la funda del desecante
y quite la funda.
f Cambie el cartucho desecante.
Batería de leds
f Sáquelo del envoltorio .
f Suelte los tornillos de seguridad que protegen la batería de
leds y saque el juego complete con los filtros .
f Para volver a montarla, proceda en modo inverso a este
proceso.
Mantenimiento rutinario
(se vende por separado)
Guía usuario para Mantis Compact con plataforma universal www.visioneng.com/support
Español
MANTIS COMPACT
Español
Datos alumbrado
Intensidad Lux medida en el plano con filtros correctores del color
20 LEDs 9.400 LUX 10.000 horas
Fuente alimentación
Transformador externo 9V DC
Accesorios
Protectores para lentes
Mesa flotante (para soporte banco)
Protección contra el polvo
Batería de leds de recambio
Datos técnicos
Familia de producto Mantis Compact
Lentes objetivo Distancia de trabajo Campo de visión
x4 96mm 27,5mm
x6 73mm 19,2mm
Lentes
x2 167mm 45,0mm
